Zont SMART 2.0 [42/146] Smart 2

SMART 2.0

Отопительный контроллер. Техническая документация

Вариант 3. “Фиксированная температура”

Запрос равен указанному в настройке значению температуры теплоносителя Запрашиваемая

температура должна находиться в допустимом диапазоне, заданном настройками

температурного диапазона котлового контура.

2.3 Релейное управление по целевой температуре воздуха в помещении

Алгоритм:

● Контроллер управляет котлами через клеммы комнатного термостата, при этом

использует релейный выход и выход ОК;

● Регулирование производится по целевой температуре воздуха в помещении, которая

задается пользователем для каждого режима отопления;

● Для контроля текущей температуры воздуха используется датчик, подключаемый к

контроллеру и устанавливаемый в том помещении по которому осуществляется

регулирование. Этот датчик указывается пользователем в настройке контура

“Отопление”;

● Если текущая температура воздуха отличается от целевой температуры, заданной

действующим режимом отопления на величину более чем величина указанного

настройкой гистерезиса, то Контроллер включает/выключает котел.

Порядок настройки:

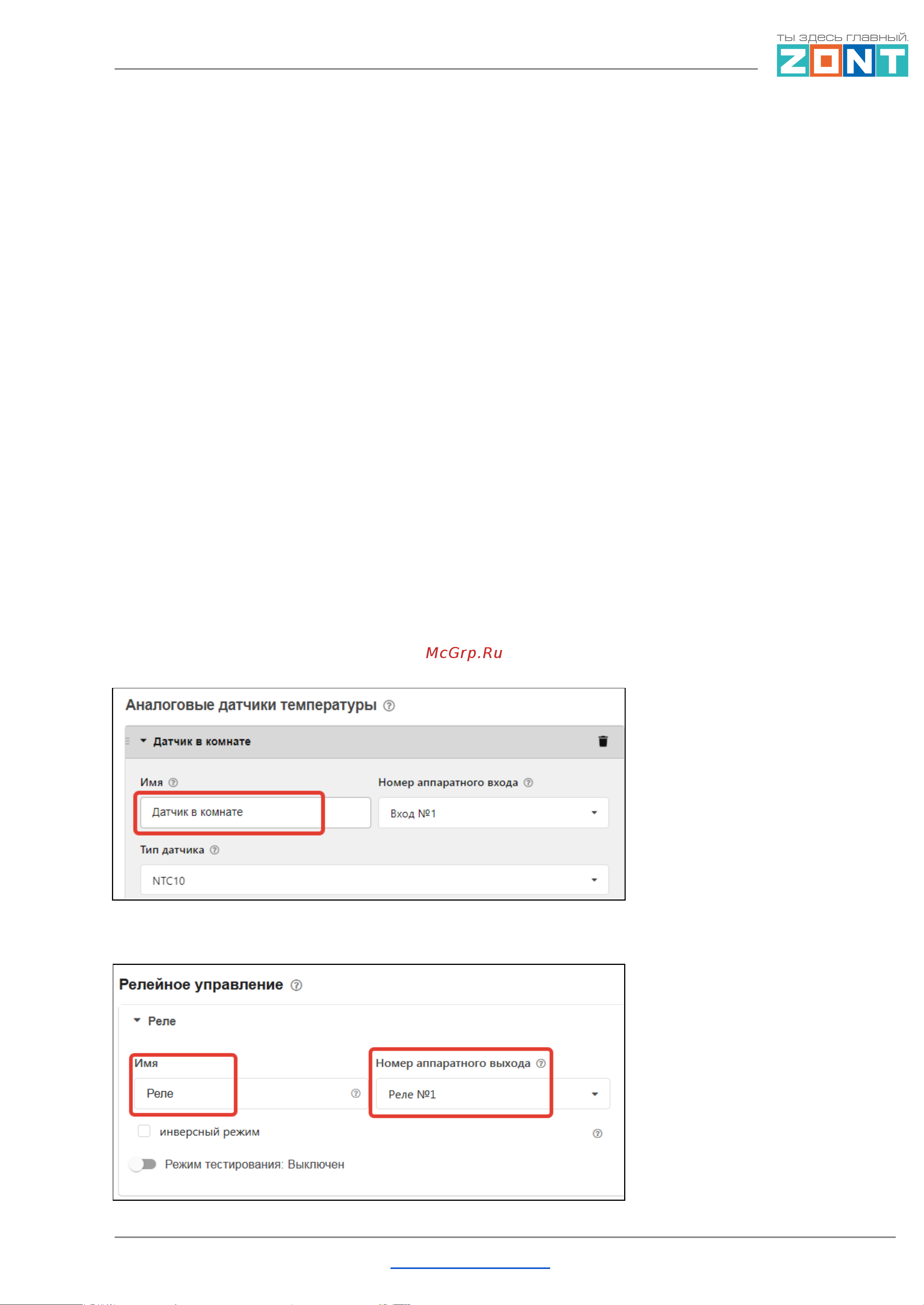

Присвойте название датчику, по которому будет определяться текущая температура воздуха в

помещении.

Задайте исполнительное устройство, через которое будет управляться котел.

ML.ТD.ZНSM.003.01 Вернуться в содержание Страница 42 из 146
