SMART 2.0
Отопительный контроллер. Техническая документация
ВНИМАНИЕ!!! Используйте данный режим только при пусконаладочных работах. При
эксплуатации включение режима для какого-либо исполнительного устройства блокирует
управление контуром отопления.
5. Назначение и особенности настройки отдельных функций
5.1 Функция управления двумя котлами
В системе отопления могут быть использованы два котла - Основной и Резервный.
Основной котел может управляться как по цифровой шине, так и через релейный или
универсальный (ОК) выходы контроллера. Резервный котел может управляться только
релейным способом.

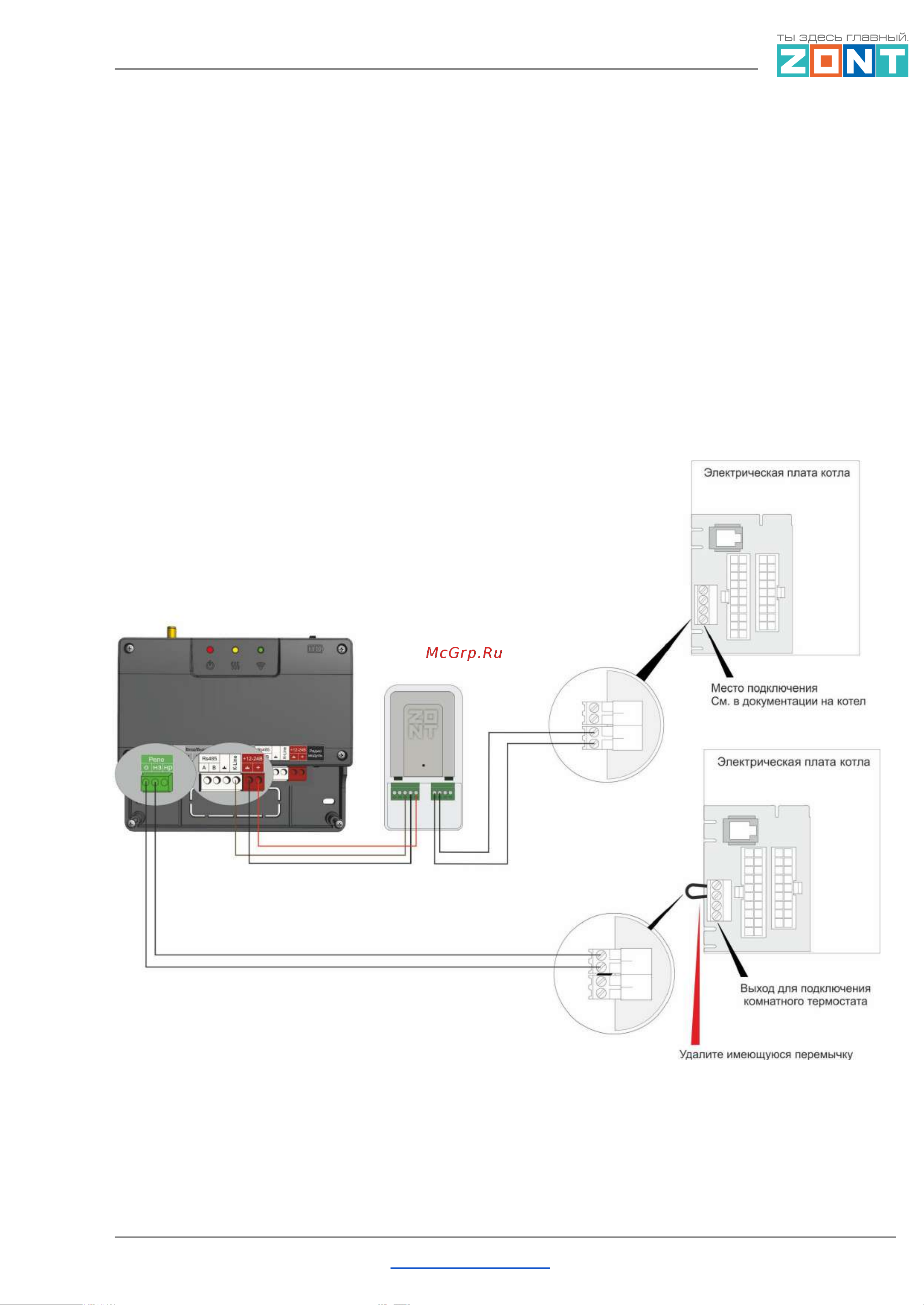

Вариант подключения “Цифровой + Релейный” Два основных варианта приведены на
рисунке ниже:
ML.ТD.ZНSM.003.01 Вернуться в содержание Страница 83 из 146
