SMART 2.0
Отопительный контроллер. Техническая документация

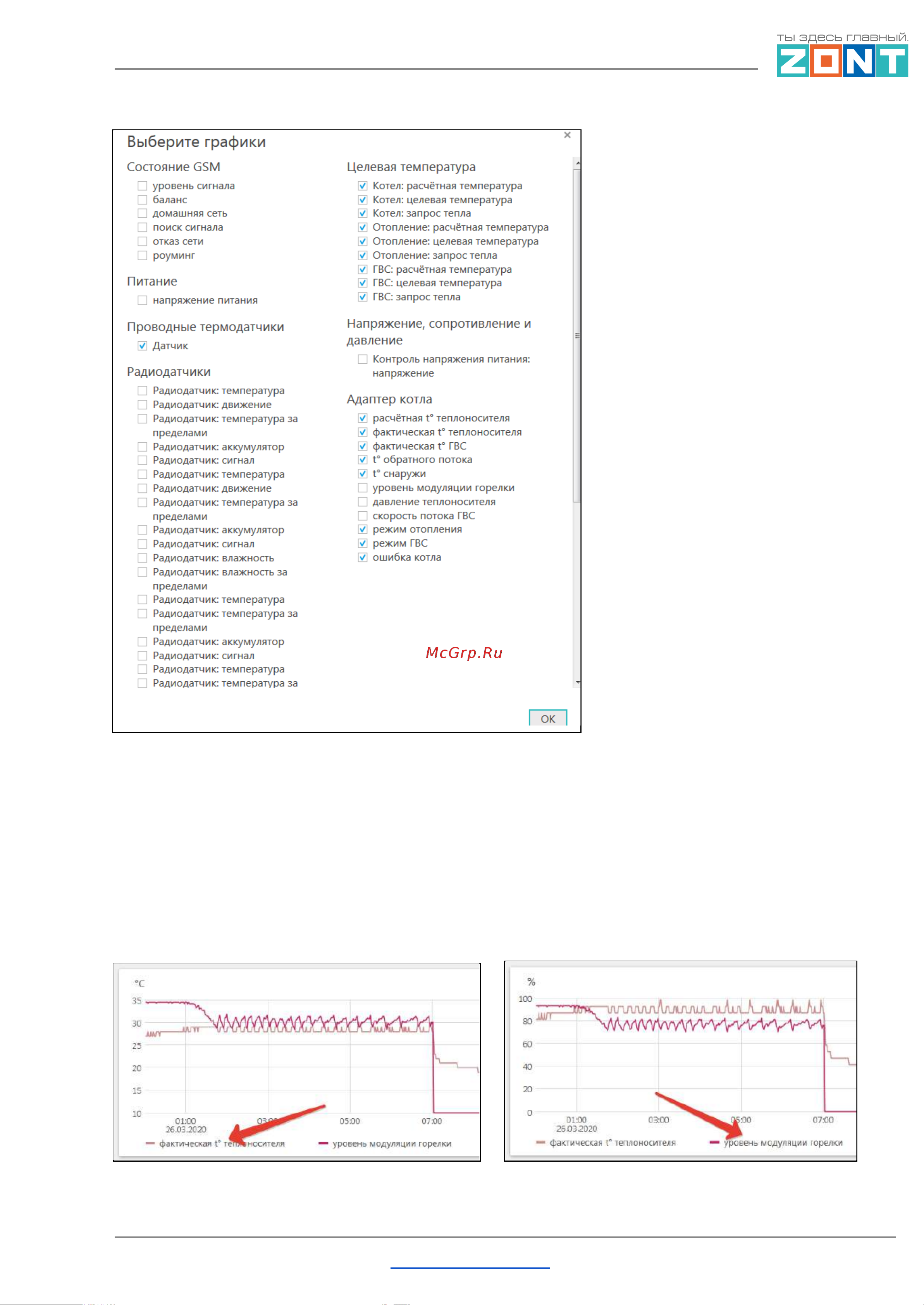

Редактирование параметров выполняется из перечня во всплывающем списке:
Примечание: При наведении курсора на график отображаются время, соответствующее
позиции курсора, и значения всех параметров в этот момент времени (внизу под графиками).
Примечание: При наведении курсора на параметр под графиком выделяется только график
этого параметра на фоне остальных. Клик на параметре меняет единицы измерения шкалы Y
на соответствующие параметру. Например, если на графике изображены влажность и
температура и шкала Y была проградуирована в градусах, то при двойном клике по названию
параметра влажности единицы измерения шкалы Y поменяются с градусов на проценты.
ML.ТD.ZНSM.003.01 Вернуться в содержание Страница 31 из 146
