Zont SMART 2.0 [38/146] Управление котлом по цифровой шине

SMART 2.0

Отопительный контроллер. Техническая документация

включите котел – котел не должен запуститься на нагрев. При возвращении перемычки на

место котел при включении должен запуститься на нагрев.

ВНИМАНИЕ!!! На перемычке может быть напряжение 220 В.

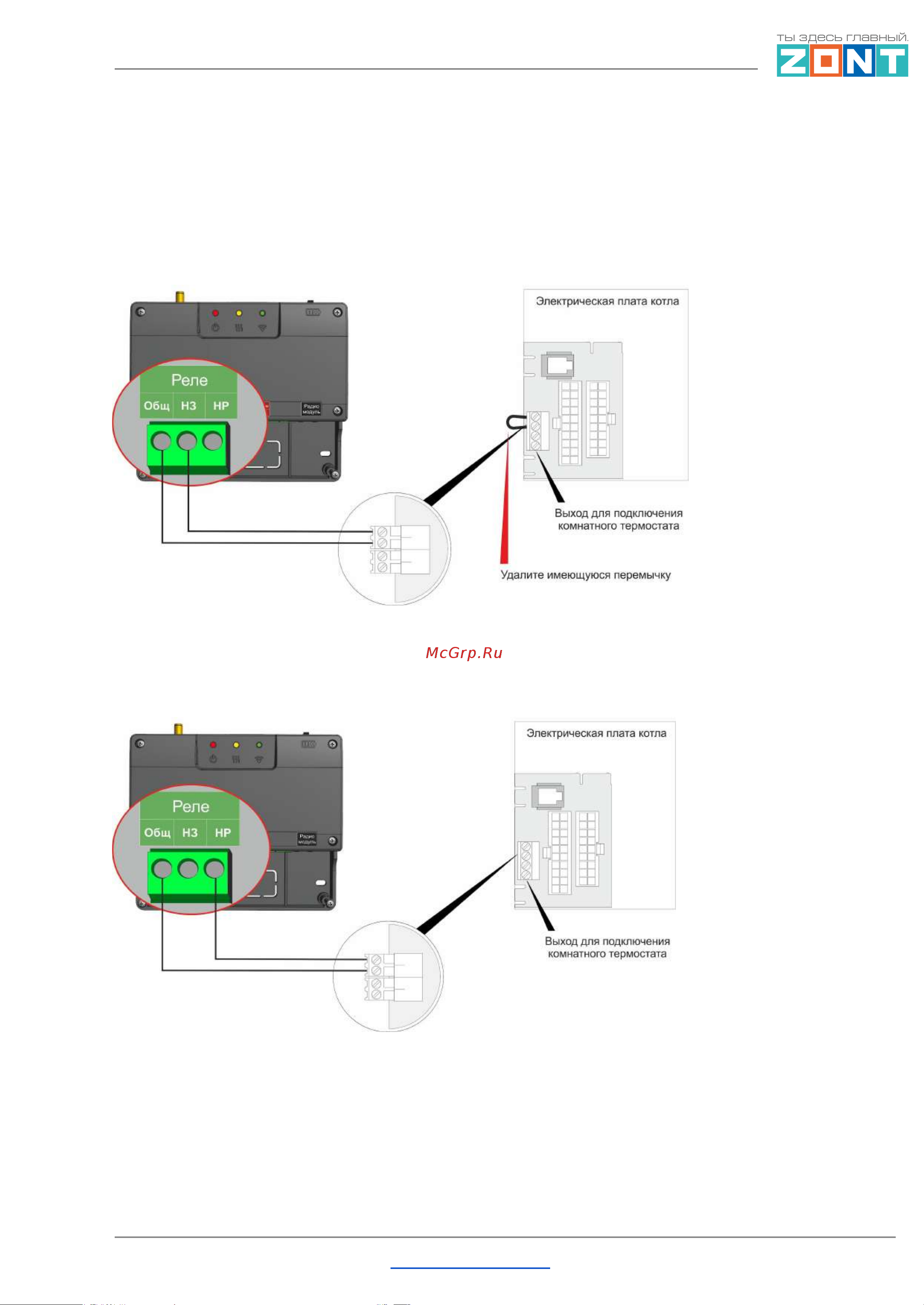

Вариант 1: Если на клеммах котла, предназначенных для подключения термостата,

установлена перемычка, это означает, что замыкание этих контактов разрешает запуск котла.

Соответственно, необходимо ее удалить и подключить 1 и 2 контакты релейного выхода.

Вариант 2: На клеммах котла, предназначенных для подключения термостата, нет перемычки

и котел выключается при ее установке. В этом случае необходимо подключить подключить 1 и 3

контакты релейного выхода.

1.2 Управление котлом по цифровой шине

При цифровом способе управления используется внешнее дополнительное устройство —

Адаптер цифровой шины. Он подключается к Контроллеру по цифровому интерфейсу K-Line

или RS-485.

ML.ТD.ZНSM.003.01 Вернуться в содержание Страница 38 из 146
