SMART 2.0
Отопительный контроллер. Техническая документация

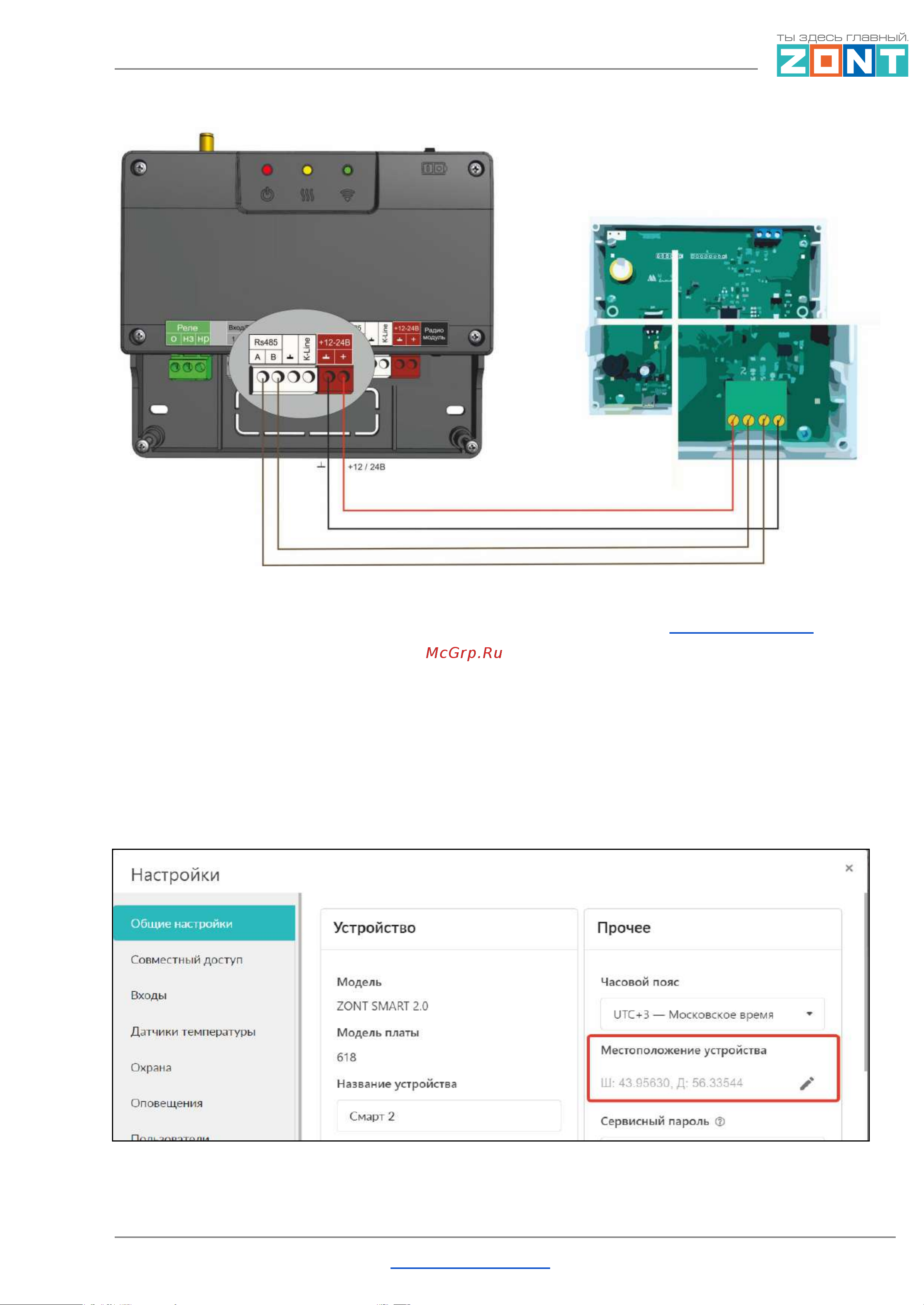

Функциональные возможности панели управления и особенности ее применения указаны в
инструкции на каждую модель. Инструция размещена на сайте www.zont-online.ru раздел
“Документация”.
6. Использование погодного сервера
Для контроля уличной температуры и управления системой отопления в режимах ПЗА и “Лето”
можно использовать информацию с погодного сервера.
Для этого необходимо на вкладке ““Настройки” — “Общие” — “Местоположение” выбрать на
карте географическое положение установленного прибора ZONT.
ML.ТD.ZНSM.003.01 Вернуться в содержание Страница 103 из 146
