SMART 2.0

Отопительный контроллер. Техническая документация

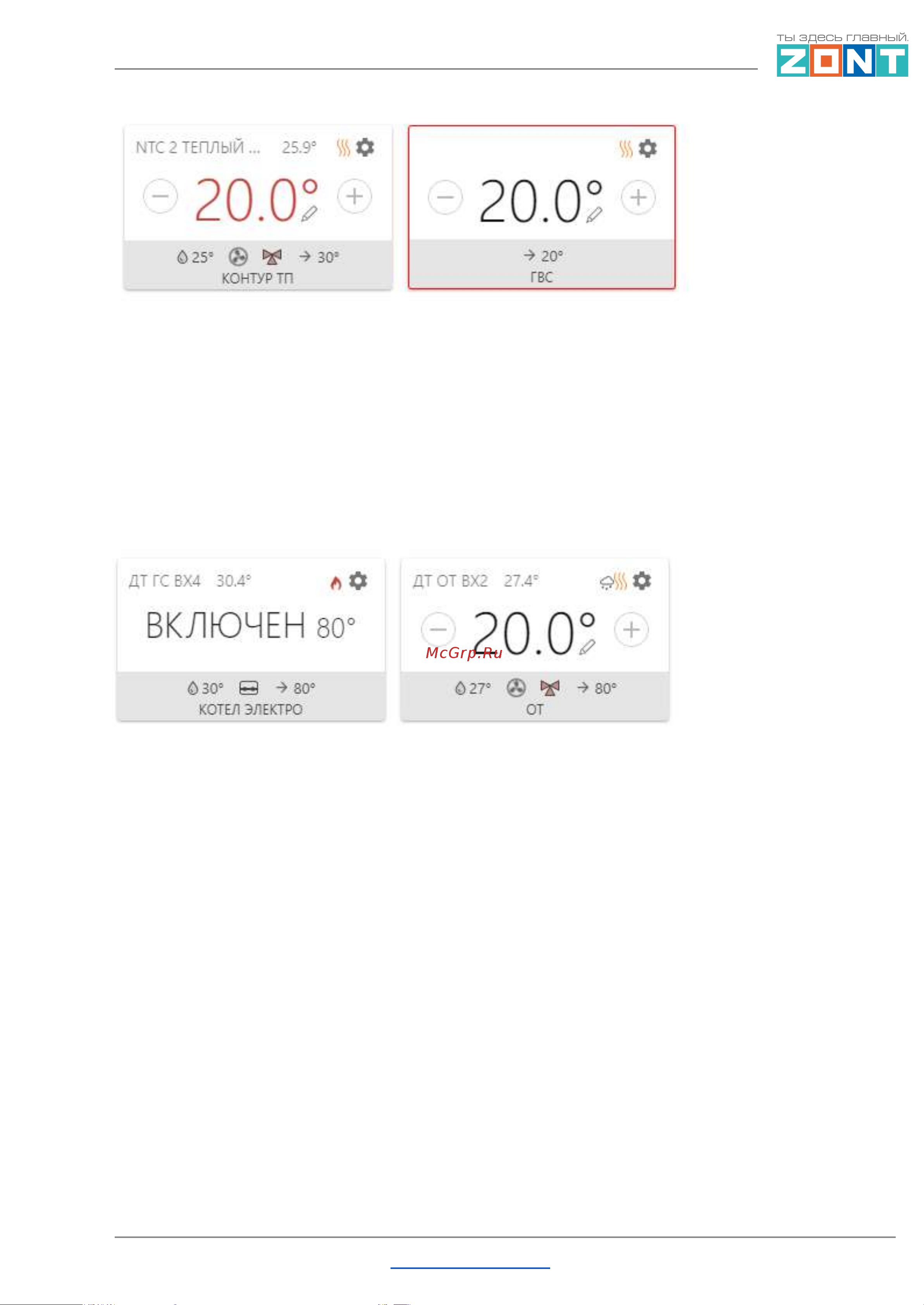

Если целевая температура контура отопления выходит за границы заданного температурного

диапазона, то в плашке контура она будет отображаться красным цветом.

2.4 Индикация состояния исполнительных устройств

В плашке каждого контура можно отображать текущее состояние (признак работы)

используемого в нем исполнительного устройства: Насоса, Сервопривода или Релейного

выхода контроллера.

Графический символ “Реле” – признак состояния выхода контроллера.

Графический символ “Насос” – признак работы насоса: вращается или неподвижен

Графический символ “Сервопривод” – признак состояния выхода смесительного крана:

Синий – закрывается, контур охлаждается;

Красный – открывается, контур греется; мигает – сервопривод вращает кран, не мигает –

сервопривод не вращает кран.

2.5 Индикация аварии котла и прочих важных событий

В плашке котлового контура при останове котла по аварии или возникновении ошибки котла

отображается признак аварии:

ML.ТD.ZНSM.003.01 Вернуться в содержание Страница 144 из 146
