SMART 2.0
Отопительный контроллер. Техническая документация

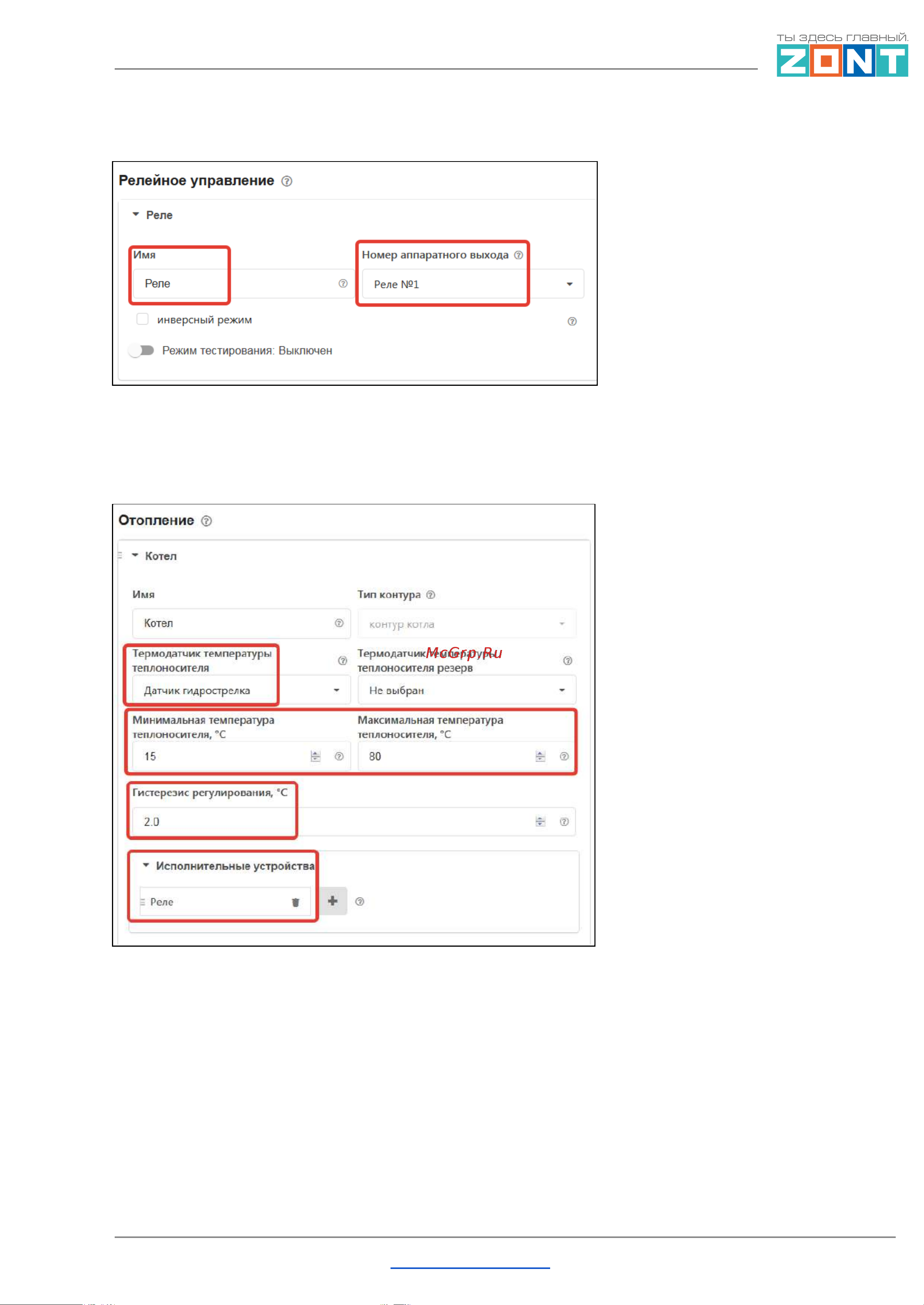

Задайте исполнительное устройство, через которое будет управляться котел.
Укажите в контуре Котел заданное исполнительное устройство и датчик температуры
теплоносителя. Установите температурный диапазон работы котла, гистерезис регулирования в
градусах (рекомендуемый диапазон 2.0 - 4.0).
ML.ТD.ZНSM.003.01 Вернуться в содержание Страница 54 из 146
