SMART 2.0
Отопительный контроллер. Техническая документация

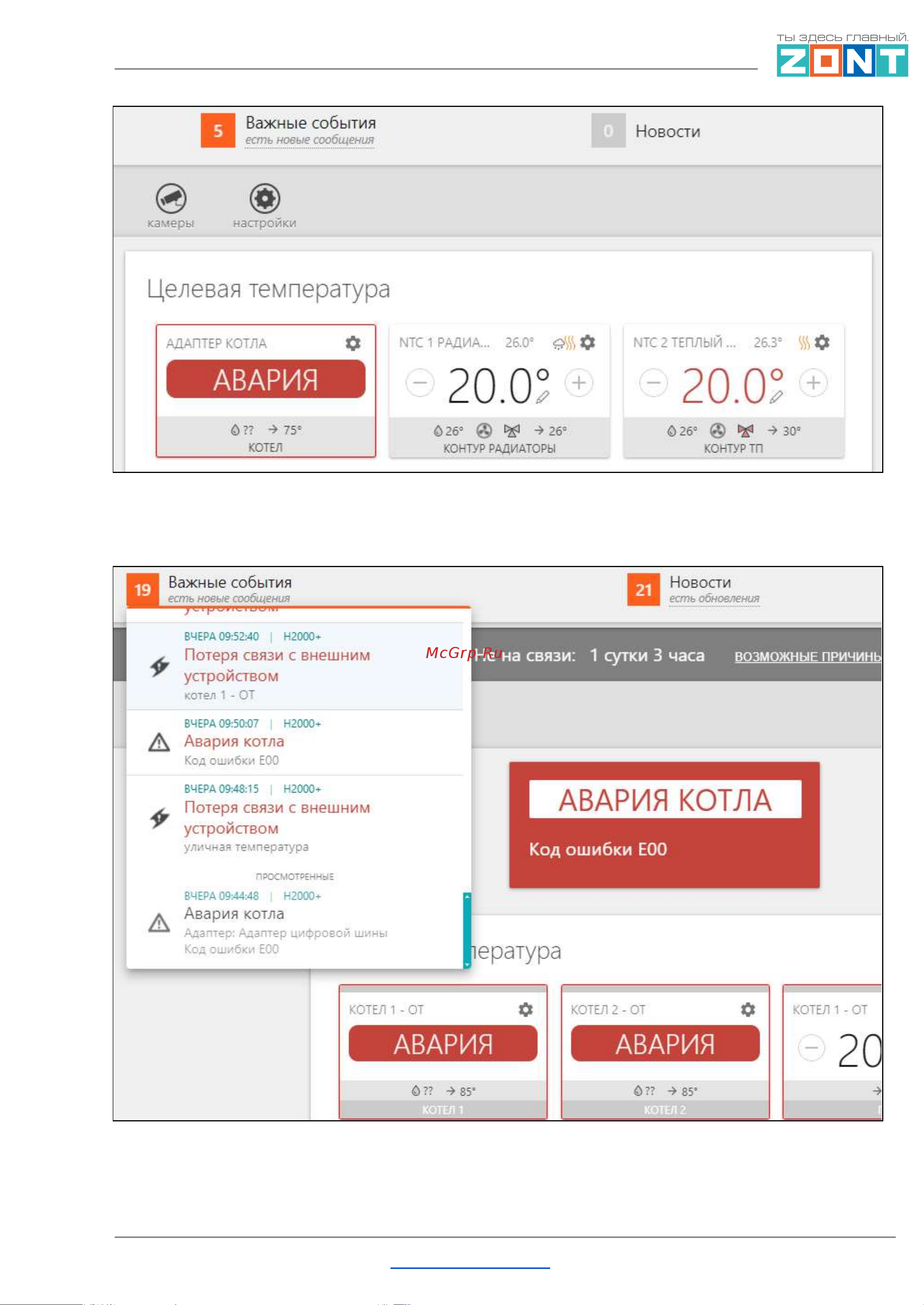

В перечне “Важных событий”, отображаемых сервисом, можно увидеть причину аварии или
просмотреть код ошибки
Кроме того, в списке “Важных событий” отображаются все критические отклонения контроллера
от заданных параметров работы:
ML.ТD.ZНSM.003.01 Вернуться в содержание Страница 145 из 146
