SMART 2.0

Отопительный контроллер. Техническая документация

● нижний порог меньше U * 0,25*U – сработал датчик или закорочен шлейф;

● номинальное напряжение в покое 0,5 * U;

● номинальное напряжение при срабатывании 0,1 * U.

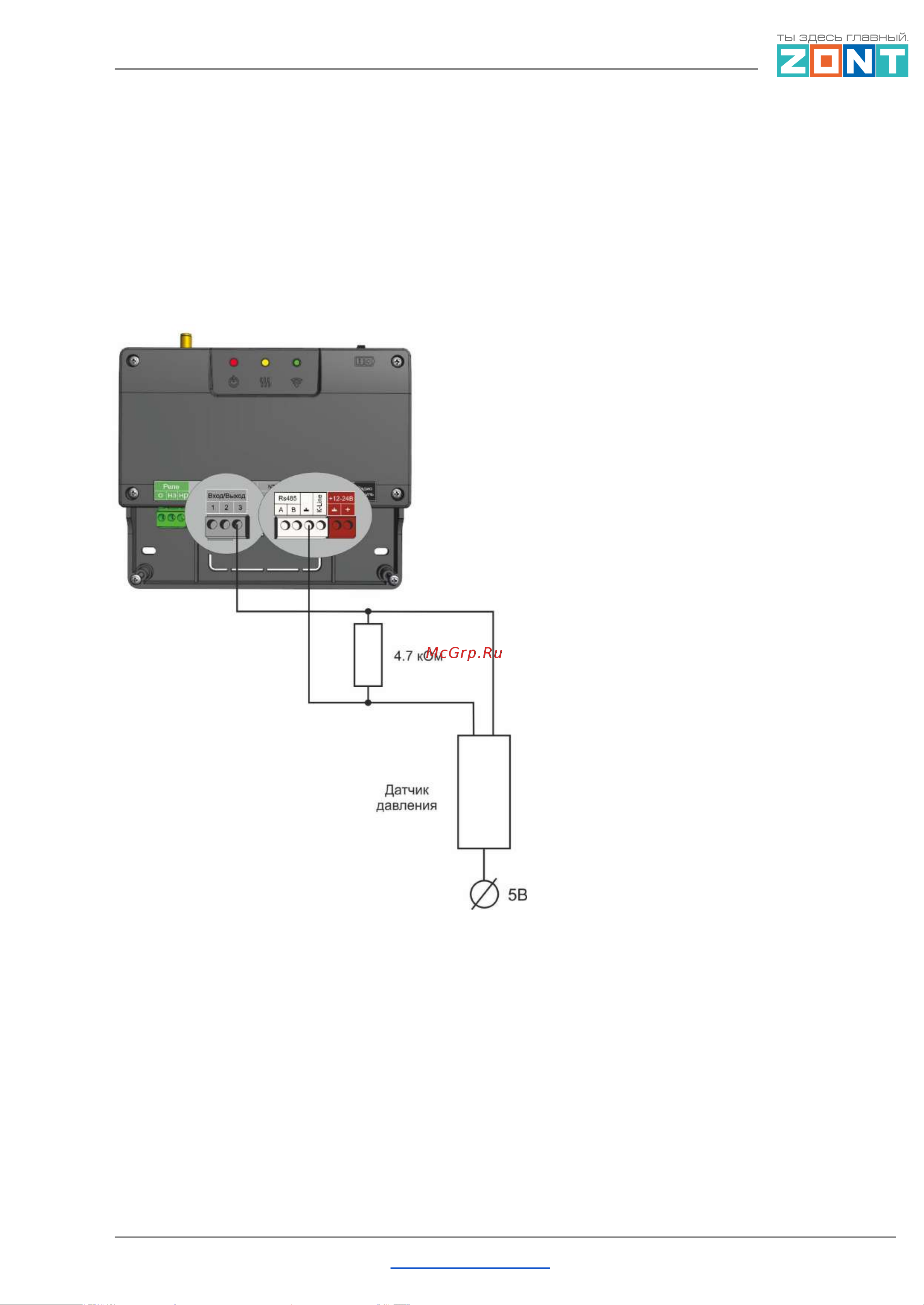

6. Подключение датчика давления HK3022 или подобного

Допускается подключение датчиков давления 5 бар или 12 бар с аналоговым выходом 0,5 В-4,5

В. Для питания датчика требуется использовать отдельный блок питания 5 В с выходным током

не менее 100 мА.

Напряжение на выходе датчика лежит в диапазоне от 0,5 В до 4,5 В.:

● 0,5 В - соответствует давлению 0 бар;

● 4,5 В - соответствует давлению 5 или 12 бар;

Цоколевка разъема датчика:

● черный – “минус” - подключается к цепи “минус” основного питания контроллера и к

цепи “минус” отдельного блока питания;

● красный – “плюс” - подключается к источнику питания (+ 5 В отдельного блока питания

или к клемме “+4,2 В”контроллера)

● желтый – “сигнал” - подключается к аналоговому входу.

ML.ТD.ZНSM.003.01 Вернуться в содержание Страница 130 из 146
