SMART 2.0
Отопительный контроллер. Техническая документация

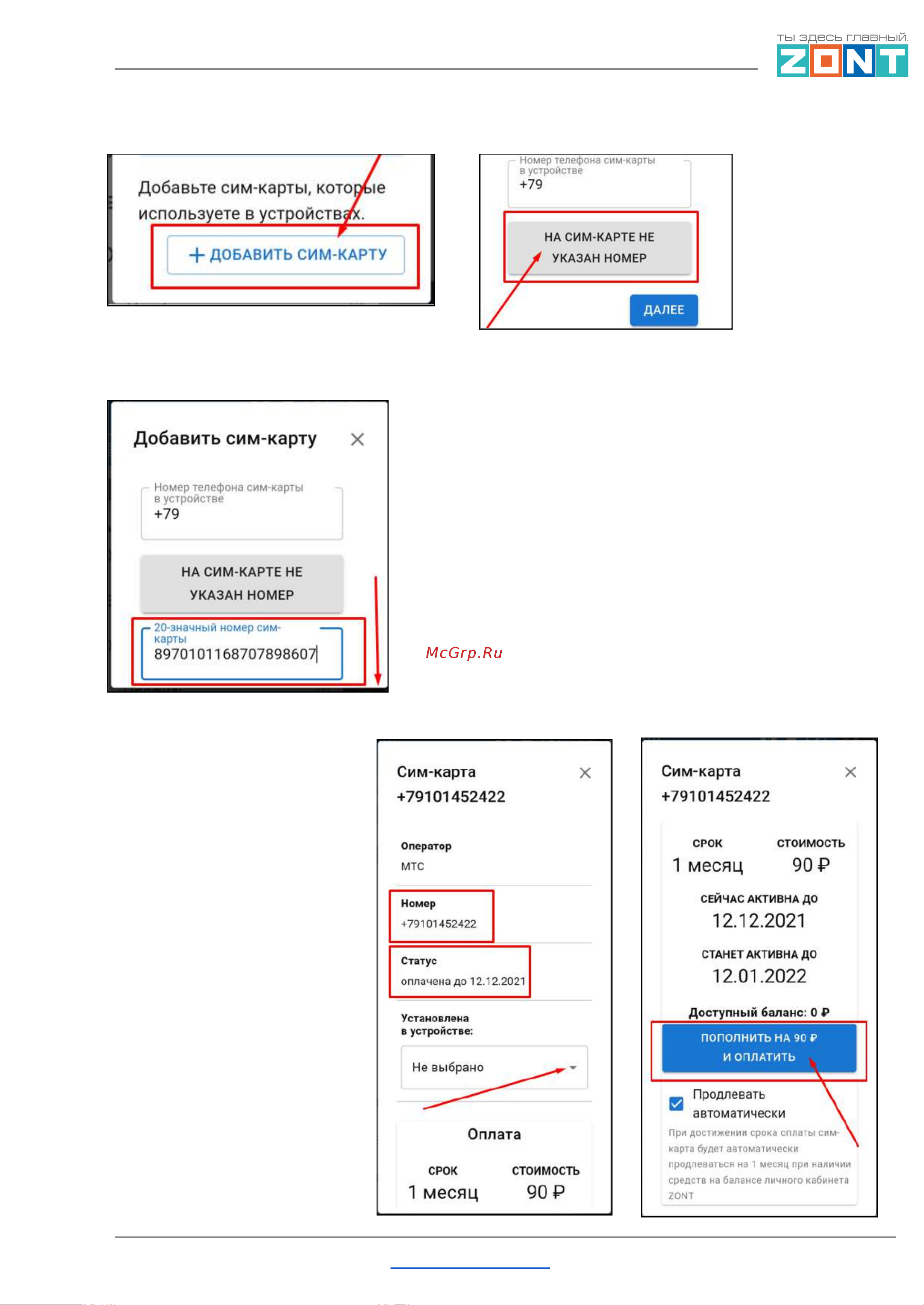

Нажмите кнопку "Добавить сим-карту" и укажите номер в поле для ввода номера.
Введите номер, указанный на пластике Сим-карты, и нажмите кнопку "Добавить".
Укажите устройство, в котором
установлена карта, и
перейдите к оплате.
ML.ТD.ZНSM.003.01 Вернуться в содержание Страница 13 из 146
