Deutsch | 17
Bosch Power Tools 1 619 929 J53 | (12.5.11)
f Verlassen Sie das Werkzeug nie, bevor es vollständig
zum Stillstand gekommen ist. Nachlaufende Einsatz-
werkzeuge können Verletzungen verursachen.
f Benutzen Sie das Elektrowerkzeug nicht mit beschä-
digtem Kabel. Berühren Sie das beschädigte Kabel
nicht und ziehen Sie den Netzstecker, wenn das Kabel
während des Arbeitens beschädigt wird. Beschädigte
Kabel erhöhen das Risiko eines elektrischen Schlages.

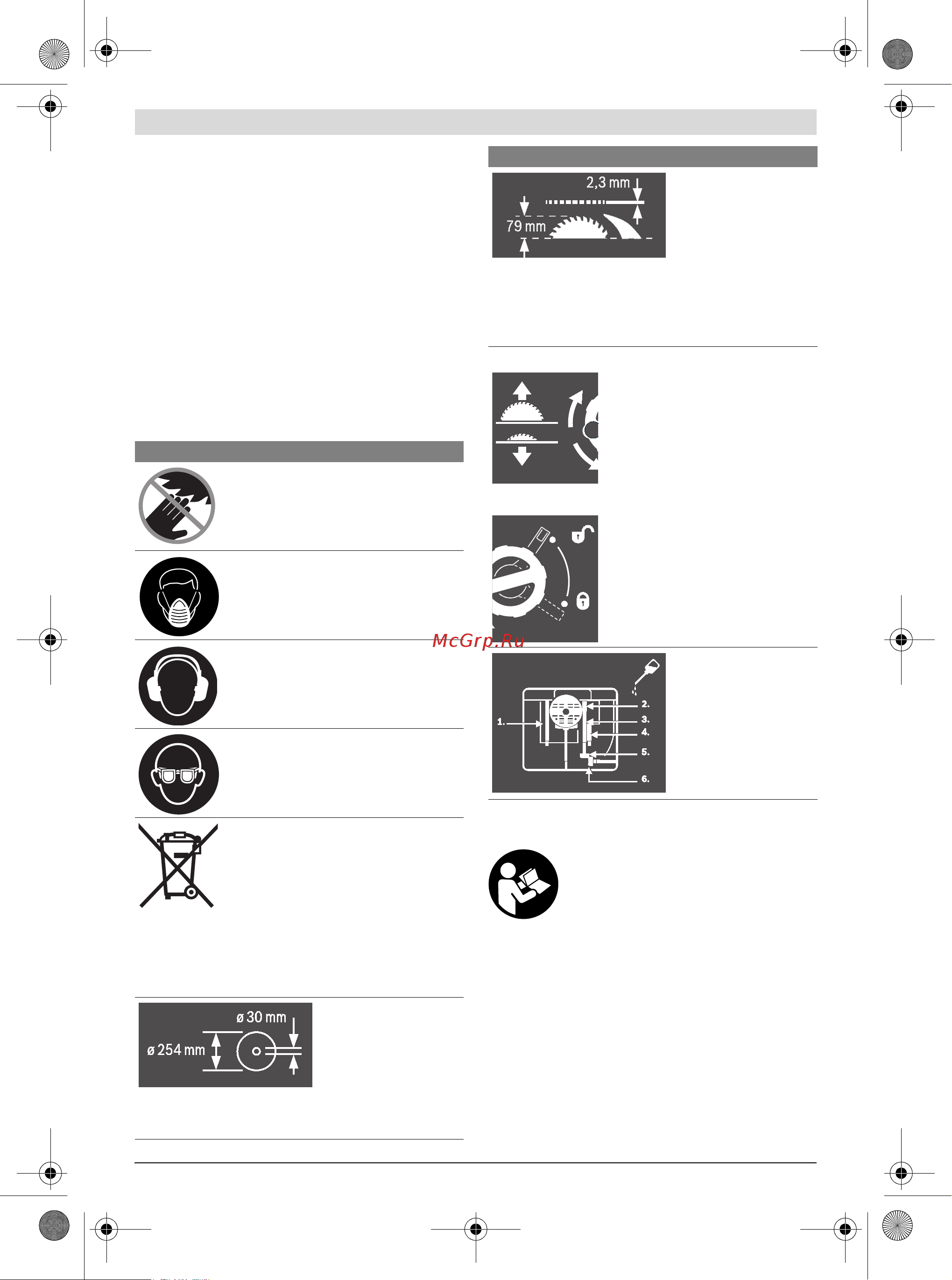

Symbole
Die nachfolgenden Symbole können für den Gebrauch Ihres
Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte
die Symbole und ihre Bedeutung ein. Die richtige Interpretati-
on der Symbole hilft Ihnen, das Elektrowerkzeug besser und
sicherer zu gebrauchen.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und
Querschnitte mit geradem Schnittverlauf in Hart- und Weich-
holz sowie Span- und Faserplatten auszuführen. Dabei sind
horizontale Gehrungswinkel von –60° bis +60° sowie verti-
kale Gehrungswinkel von –2° bis 47° möglich.
Bei Verwendung von entsprechenden Sägeblättern ist das Sä-
gen von Aluminiumprofilen und Kunststoff möglich.
Symbole und ihre Bedeutung
Kommen Sie mit Ihren Händen nicht in
den Sägebereich, während das Elektro-
werkzeug läuft. Beim Kontakt mit dem Sä-
geblatt besteht Verletzungsgefahr.
Tragen Sie eine Staubschutzmaske.
Tragen Sie Gehörschutz. Die Einwirkung
von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Schutzbrille.
Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie
2002/96/EG über Elektro- und Elektronik-
Altgeräte und ihrer Umsetzung in nationales
Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und
einer umweltgerechten Wiederverwertung
zugeführt werden.
Beachten Sie die Abmessungen des Sägeblatts. Der Loch-
durchmesser muss ohne Spiel zur Werkzeugspindel passen.
Verwenden Sie keine Reduzierstücke oder Adapter.
Achten Sie beim Wechseln des Sägeblatts darauf, dass die
Schnittbreite nicht kleiner als 2,3 mm und die Stammblattdi-
cke nicht größer als 2,3 mm ist. Es besteht sonst die Gefahr,
dass sich der Spaltkeil (2,3 mm) im Werkstück verhakt.
Die maximal mögliche Werkstückhöhe beträgt 79 mm.
linke Seite
Zeigt die Drehrichtung des Handrads
zum Versenken (Transportstellung)
und Heben (Arbeitsstellung) des Sä-
geblatts an.
rechte Seite
Zeigt die Stellung des Arretierhebels
zum Feststellen des Sägeblatts und
beim Einstellen des vertikalen Geh-
rungswinkels (Sägeblatt schwenkbar)
an.
Bei Bedarf ölen Sie das
Elektrowerkzeug an den
gezeigten Stellen.
Symbole und ihre Bedeutung
OBJ_BUCH-1325-002.book Page 17 Thursday, May 12, 2011 1:51 PM
