Italiano | 77
Bosch Power Tools 1 619 929 J53 | (12.5.11)
Descrizione del prodotto e
caratteristiche
Leggere tutte le avvertenze di pericolo e le
istruzioni operative. In caso di mancato ri-
spetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti gra-
vi.
Uso conforme alle norme
L’elettroutensile è idoneo per essere utilizzato come apparec-
chio fisso per tagli longitudinali e trasversali nel legno duro e
legno dolce nonché in pannelli di masonite e cartoni di fibra
seguendo una linea diritta del taglio. In tali impieghi sono pos-
sibili angoli obliqui orizzontali da –60° fino a +60° ed angoli
obliqui verticali da –2° fino a 47°.
Utilizzando lame di taglio adatte è possibile il taglio di profili di
alluminio e plastica.
Componenti illustrati
La numerazione dei componenti illustrati si riferisce alla rap-
presentazione dell’elettroutensile sulle pagine con le rappre-
sentazione grafiche.
1 Scala per distanza tra lama di taglio e guida parallela 10
2 Scanalatura di guida per guida parallela 10
3 Battuta di guida angolare
4 Profilo per il trasporto
5 Scanalatura di guida per guida angolare
6.1 Cuffia di protezione con leva di bloccaggio*
6.2 Cuffia di protezione con vite di arresto e protezione
laterale*
7 Attacchi per aspirazione sulla cuffia di protezione
8.1 Leva di bloccaggio per il fissaggio della cuffia di
protezione 6.1
8.2 Vite di arresto per il fissaggio della cuffia di protezione
6.2
9 Tavolo per troncare multiuso
10 Guida parallela
11 Scanalatura di guida a V sul banco per tagliare per la
guida parallela
12 Forature per montaggio
13 Impugnatura
14 Prolunga del banco per tagliare
15 Impugnatura di serraggio per prolunga del banco per ta-
gliare
16 Staffa di fissaggio per banco da lavoro GTA 600
17 Leva di bloccaggio per la regolazione dell’angolo obliquo
verticale
18 Volantino
19 Manovella per sollevamento ed abbassamento della
lama di taglio
20 Coperchio di sicurezza dell’interruttore di avvio/arresto
21 Chiave per esagono cavo (5 mm)
22 Chiave ad anello (23 mm)
23 Piano scorrevole
24 Piastra di posizionamento
25 Cuneo separatore
26 Lama di taglio
27 Lente d’ingrandimento
28 Guida profilata
29 Supporto per cavo
30 Staffa di fissaggio per la conservazione della guida
parallela supplementare
31 Espulsione dei trucioli
32 Adattatore per l’aspirazione
33 Supporto per la conservazione della cuffia di protezione
34 Rientranze per piastra di posizionamento
35 Impugnatura di serraggio della guida parallela
36 Guida a V della guida parallela
37 Guida parallela supplementare
38 Set di fissaggio «guida parallela supplementare»
39 Binario di guida della guida angolare
40 Set di fissaggio «guida profilata»
41 Vite di fissaggio per espulsione dei trucioli
42 Dado di serraggio
43 Levetta di bloccaggio del mandrino
44 Flangia di serraggio
45 Alberino portautensile
46 Flangia di alloggiamento
47 Indicazione dei gradi (verticale)
48 Scala graduata per angolo obliquo
(verticale)
49 Pomello di fissaggio per angoli obliqui variabili
(orizzontale)
50 Indicatore dei gradi sulla guida angolare
51 Indicatore della distanza banco per tagliare
52 Tasto ins.
53 Dado zigrinato guida profilata
54 Vite con intaglio a croce per la regolazione della guida 55
55 Guida per angolo obliquo di 0° (verticale)
56 Vite per indicazione dei gradi (verticale)
57 Vite con intaglio a croce per la regolazione della guida 58
58 Guida per angolo obliquo di 45° (verticale)
59 Viti ad esagono cavo (5 mm) anteriori per la regolazione
del parallelismo della lama di taglio

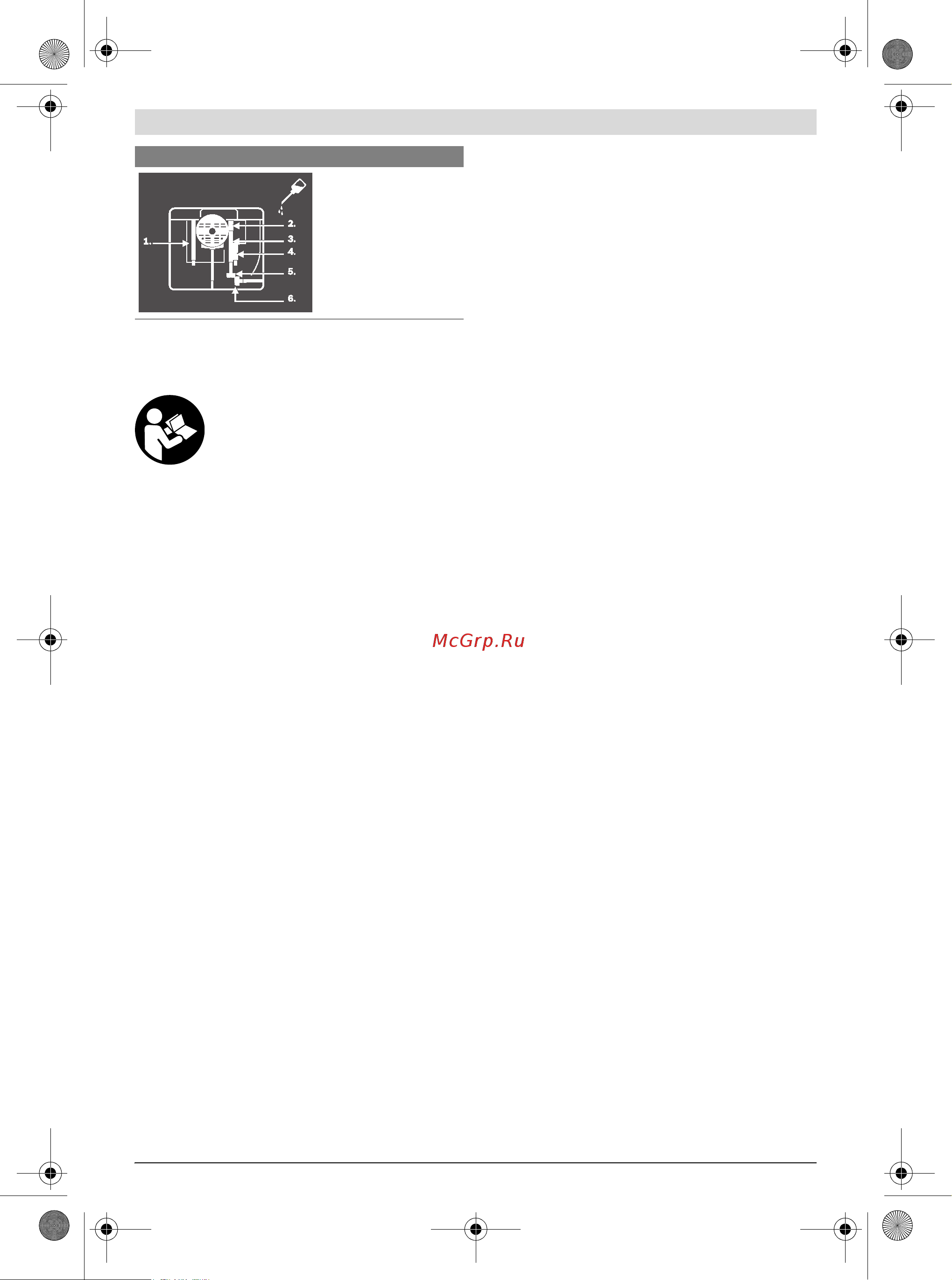

In caso di necessità oliare
l’elettroutensile sui punti
indicati.
Simboli e loro significato
OBJ_BUCH-1325-002.book Page 77 Thursday, May 12, 2011 1:51 PM
