MONTAGGIO
Italian 143
1154033-38 Rev.2 2011-08-01

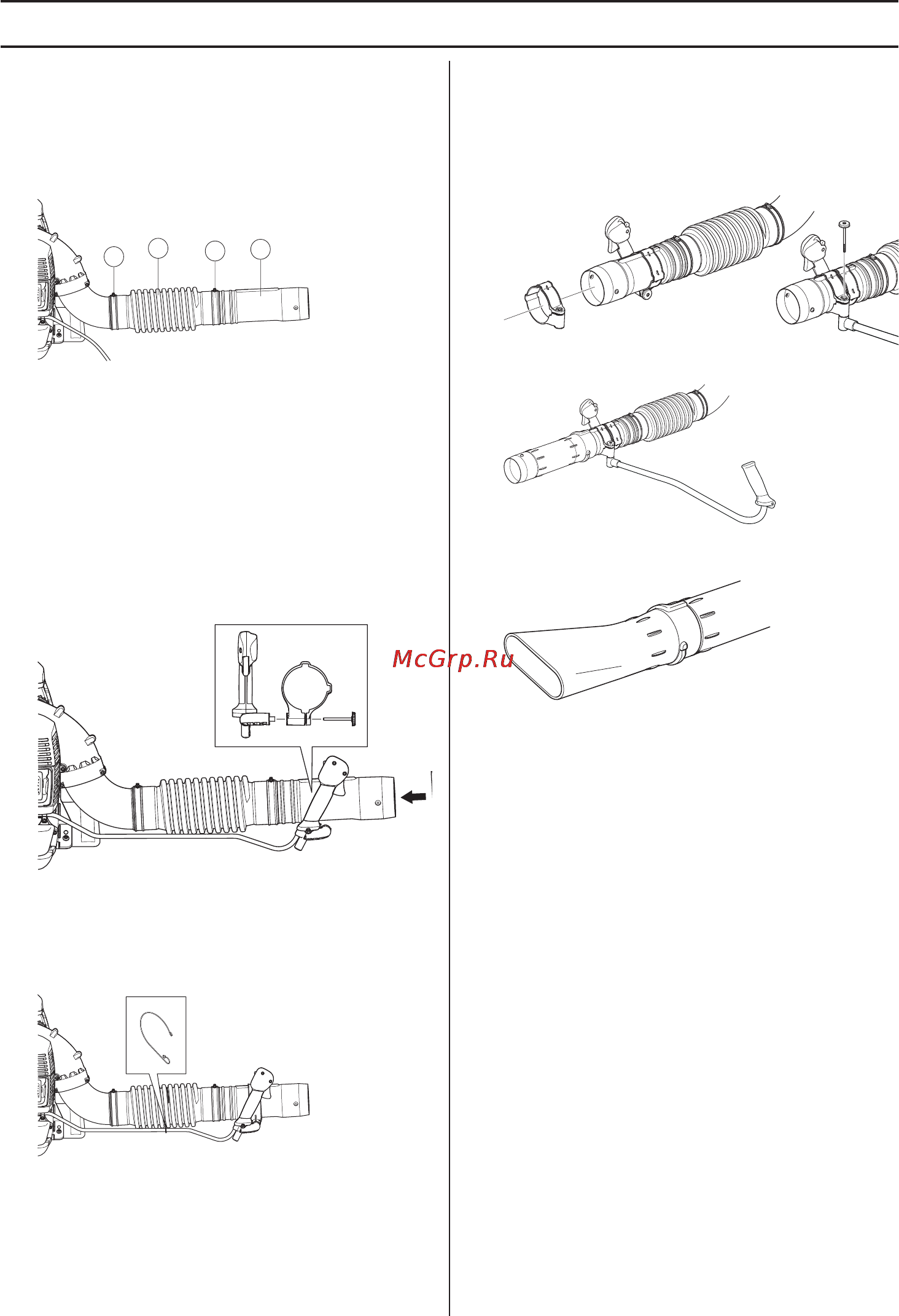

Montaggio di tubo di soffiaggio e
impugnatura di comando
Collegare il soffiatore e il tubo di manovra al tubo
flessibile. Fissare le due estremità del tubo flessibile.
Utilizzare la minuteria annessa.
1 Tubo flessibile
2 Tubo di manovra
3 Morsetto
4 Morsetto
NOTE!
Lubrificare leggermente i tubi per facilitare il montaggio.
Fissare la staffa dell'impugnatura al tubo di manovra
e serrare la manopola sulla staffa. Accertarsi di
allineare la staffa dell'impugnatura con il lato
convesso del tubo di manovra.
Regolare la posizione e l’angolazione in modo da
ottenere una posizione di lavoro comoda, quindi
serrare.
Utilizzare il morsetto per serrare il cavo al tubo
flessibile.
Collegare il tubo dritto e l'estremità del tubo.
Assemblare i tubi, girandoli in modo che si blocchino.
Accessori
Manubrio
Rimuovere il tubo intermedio. Svitare la manopola del
supporto e infilare il supporto sul tubo di manovra.
Montare la manopola e serrarla.
Montare il tubo intermedio.
Per una maggiore velocità dell’aria, sostituire la
bocchetta tonda con quella piatta.
3
1
4
2
