Руководство пользователя GalileoSky GPS/ГЛОНАСС v5.0(0206)
ООО «НПО «ГалилеоСкай» Страница 14
7.1.1. Подсчет импульсов
В случае возобновляемого счетчика максимальное значение импульсов может быть 65535, после
чего происходит сброс значения в нуль.
При появлении импульса на входе, произойдет установка соответствующего бита в поле «Статус
входов» и запись точки. Если в течение 30 секунд не появится следующий импульс, бит вернётся в 0.
7.1.2. Среднее значение и извлечение дискретного события

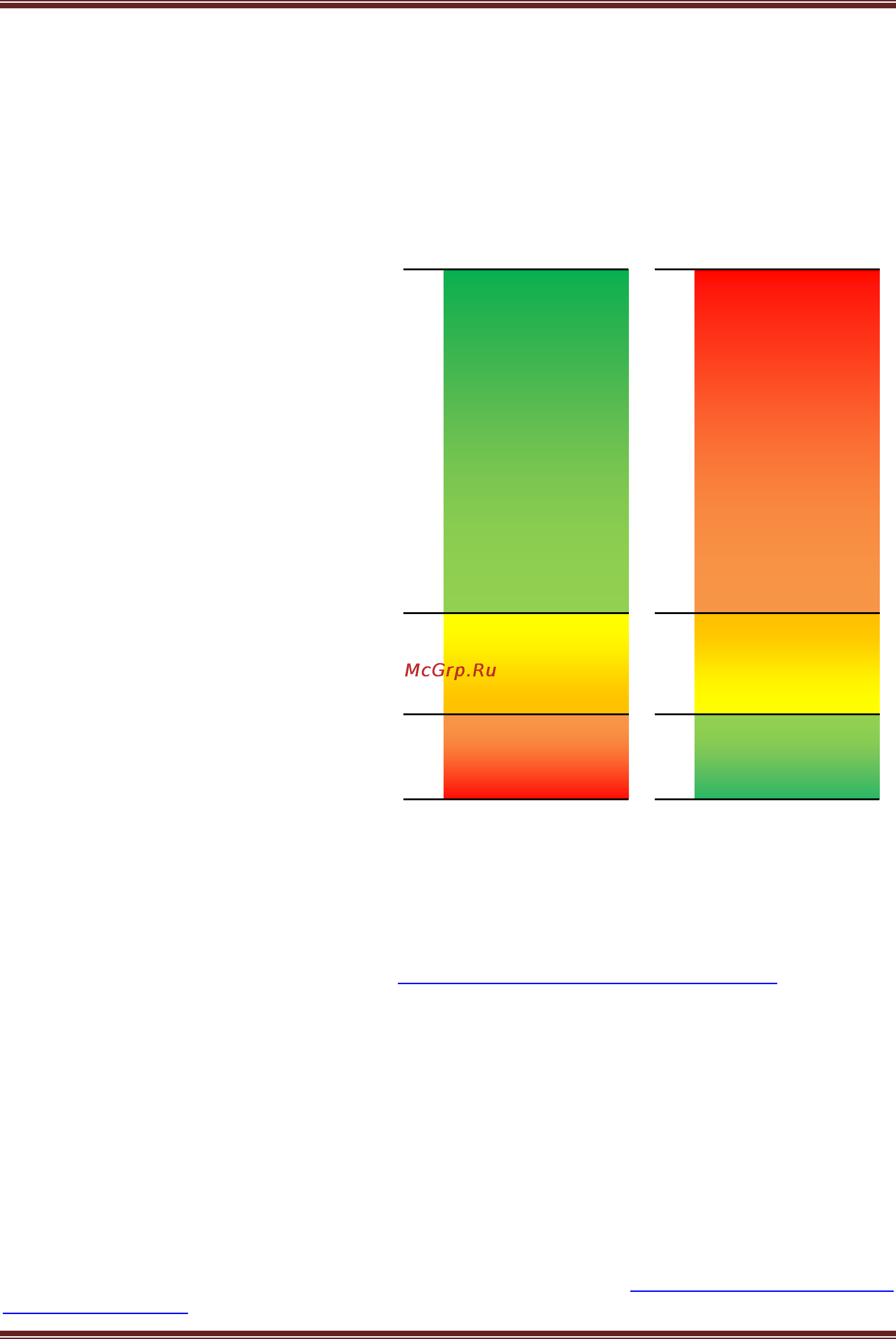

Рассмотрим пример, где установлены следующие настройки для нулевого входа (рисунок слева):
Тип фильтра: 0;
Длина фильтра: 5;
Границы зоны логической единицы: 8-33В;
Границы зоны логического нуля: 0-3В.
Непрерывно идет вычисление среднего
значения и занесение данного значения в
поле IN0.
Одновременно с вычислением среднего
происходит проверка принадлежности
вычисленной величины диапазонам
логического нуля и единицы.
Если величина входит в диапазон 8-33В, то
произойдет установка соответствующего
бита в поле «Статус входов» и будет
записана точка.
При уходе величины в область безразличия
(3В-8В) в поле «Статус входов» будет
сохранено старое значение данного бита.
При попадании величины в область зоны
логического нуля (0В-3В) в поле «Статус
входов» будет установлен в нуль
соответствующий бит.
Таким образом, видно, что данный бит
может менять своё состояние только в
зонах срабатывания или несрабатывания
сигнала.
Пример 2.
В отличие от примера 1 здесь (рисунок справа) границы срабатывания и несрабатывания поменяны
местами.
Аналогичным образом можно задать зоны срабатывания и несрабатывания для напряжения питания
терминала (команда POWINCFG, раздел Настройка аналогово-дискретных входов). Состояние
дискретного сигнала для входа питания можно определить по восьмому биту поля «Статус
устройства».
7.1.3. Подсчет частоты
Для измерения частоты на некоторых датчиках необходимо подтягивать частотный выход с датчика
резистором номиналом в 1кОм к плюсу питания датчика. Иначе подсчёт частоты будет невозможен.
7.1.4. Подсчет импульсов от двух одновременно подключенных
датчиков
Терминал позволяет подключить 2 импульсных датчика на один вход, в этом случае будет
производиться подсчёт числа фронтов импульсов, т.е. для каждого срабатывания датчика счётчик
увеличится на 2. Подробнее схема подключения описана в разделе Подключение датчиков учёта
пассажиропотока Ш2.
Зона
несрабатывания,
логический 0
33
0
3
Зона
срабатывания,
логическая 1
Зона
безразличия
8
В
Зона
срабатывания,
логическая 1
33
0
3
Зона
несрабатывания,
логический 0
Зона
безразличия
8
В
