Руководство пользователя GalileoSky GPS/ГЛОНАСС v5.0(0206)
ООО «НПО «ГалилеоСкай» Страница 32
8.5. Подключение датчиков 1Wire
Возможно подключение разных датчиков работающих по интерфейсу 1-Wire, причем обеспечивается
их одновременная работа.
8.5.1. Подключение идентификационного ключа iButton (DS1990,
DS1982)
Имеется несколько применений идентификационного ключа (ИК):
идентификация водителя;
распознавание отключения прицепа;
распознавание открытие дверей.
Аналогично можно подключать устройства, эмулирующие iButton, например, считыватели RFID-
меток.
Терминал поддерживает подключение до 8 ИК с заданными идентификаторами или двух ИК с
произвольным идентификатором. При использовании microSD-карты поддерживается до 1000 ИК с
заданными идентификаторами.
При прикладывании ИК к контактам 1-Wire и GND (Описание контактов) происходит занесение
номера ключа в память, запись точки и дальнейшая отправка на сервер четырёх младших байт без
учёта контрольной суммы. При размыкании ключа происходит обнуление номера, запись точки и
отправка сообщения на сервер. Ключи с кодом меньше 100000 всегда заносятся в ячейку iButton[1].
Восемь идентификаторов доверенных ключей можно настроить через команду iButtons (раздел
Настройка цифровых входов) или в Конфигураторе на вкладке «Настройки»\«Цифровые входы».
Вводить надо младшие 4 байта номера ключа iButton без учёта контрольной суммы в
шестнадцатеричном виде.
Например, полный номер ключа в шестнадцатеричном виде:
09 00 00 00 91 02 0С 5С, где
09 тип устройства (в данном случае это DS1982, для DS1990 будет 01),
00 00 00 91 02 уникальный номер,
5С – контрольная сумма.
В этом случае вводить надо 00 91 02 0С.
При прикладывании ИК с одним из заданных идентификаторов, в поле «Статус подключения iButton»
будет установлен соответствующий бит. Проконтролировать это можно на вкладке «Устройство» в
Конфигураторе.
При использовании microSD-карты, список доверенных ключей можно отредактировать командами
AddKey, DelKey (раздел Настройка цифровых входов). Также можно подключить карту к компьютеру и
отредактировать список в Конфигураторе на вкладке «Доверенные ключи iButton». В случае
подключения одного из указанных в вписке ИК в поле «Статус устройства» будет установлен
соответствующий бит (Таблица 3. Расшифровка поля статуса устройства).

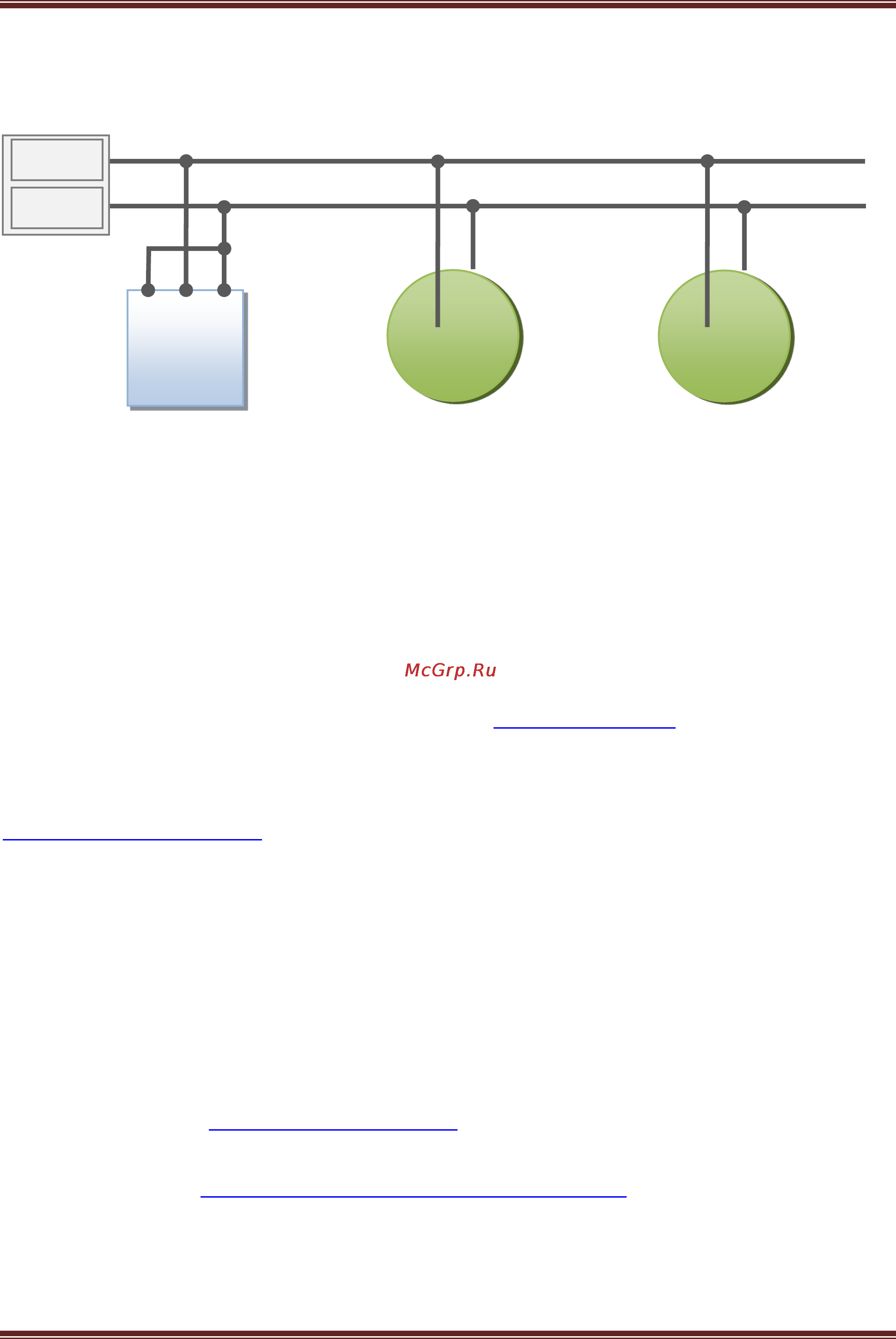

DS18S20
iButton
1-Wire
GND
DS1923
