Руководство пользователя GalileoSky GPS/ГЛОНАСС v5.0(0206)
ООО «НПО «ГалилеоСкай» Страница 33
8.5.2. Подключение термометров DS18S20 (DS1820, DS18B20)и
датчиков температуры и влажности DS1923
Возможно подключение до 8 термометров DS18S20 и 8 датчиков DS1923. Чтобы использовать
датчики просто подключите их к контактам 1-Wire и GND (Описание контактов) и включите в
протоколе соответствующие пункты (Настройка протокола обмена с сервером, Таблица 2. Тэги
протокола ГалилеоСкай). Привязки конкретного термометра или датчика влажности к
определенному тегу в протоколе нет. Все данные попадают в определенном порядке в ячейки
памяти от младшего тега к старшему. Если количество ячеек больше количества датчиков одного
типа, то в лишних старших ячейках будут данные, которые соответствуют оборванному состоянию
датчика.
При отключении датчика температуры поле температура заполняется значением «обрыв» (-128°С).
При отключении датчика влажности поле влажности заполняется значением «обрыв» (0%).

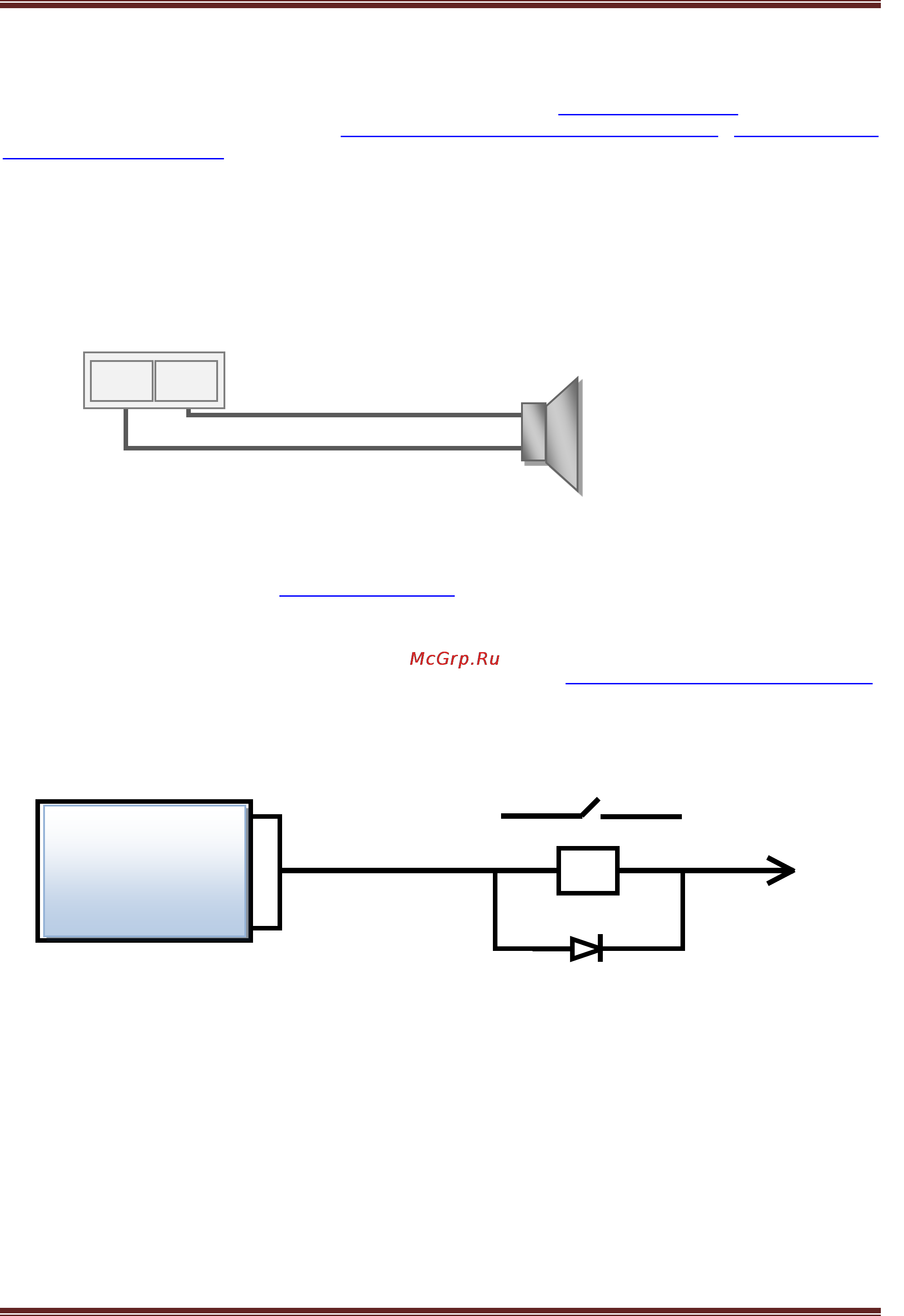

8.6. Подключение динамика для функции автоинформатор
Динамик
Не менее 8 Ом
8.7. Транзисторные выходы (0/1)
Для управления внешними устройствами, в терминале присутствуют 4 дискретных выхода типа
«открытый коллектор» (раздел Описание контактов). Максимальное напряжение на выходе +30В,
ток с каждого выхода не более 80мА.
Значения выходов Терминал сохраняет в энергонезависимой памяти, поэтому устанавливает
сохраненные значения даже после перезагрузки.
Для управления выходами используется команда Out (раздел Настройка транзисторных выходов)
или Конфигуратор (вкладка «Настройки»\«Входы\выходы»).
Схема подключения реле к выходам OUT0..OUT3:
Vol2
Vol1
Обмотка реле или
другая индуктивная нагрузка
OUT0..OUT3
+( 12..30 ) В
Диод 1N5402..1N5408
или аналогичный на прямой ток 3 А
и обратное напряжение не менее 200 В
