8.2. Подключение цифровых датчиков топлива,
работающих по универсальному протоколу (RS232)

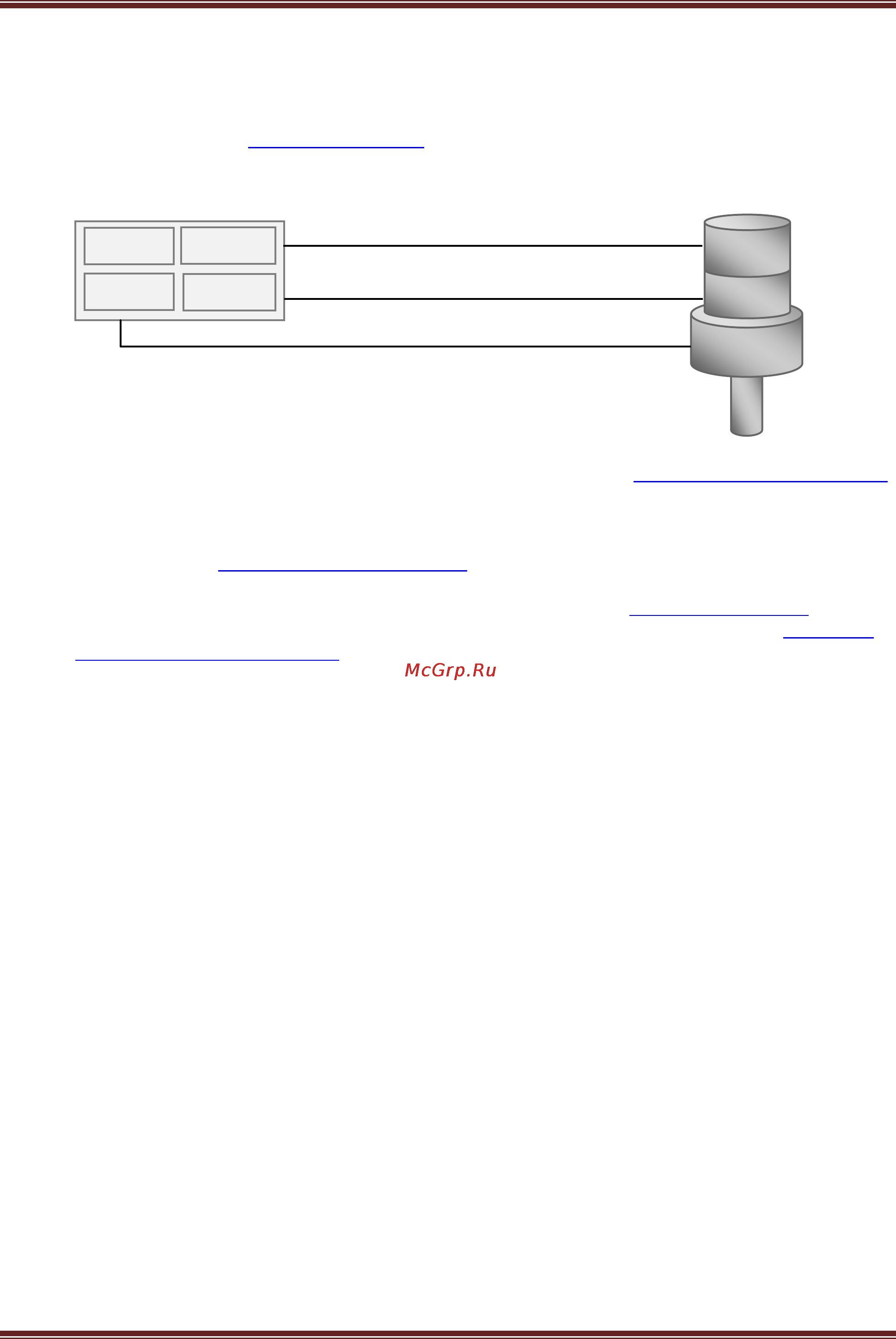

Порядок подключения:
1. Соединить соответственно контакты RXD, TXD, GND датчика с контактами TXD0, RXD0 и GND
Терминала (раздел Описание контактов).
Внимание! Земли Терминала и датчика должны быть соединены!
Питание на датчик подается отдельно.
2. Настроить для канала RS232 Терминала получение условного уровня топлива или частоты с
датчика. Это можно сделать, послав команду RS2320 (раздел Настройка цифровых входов)
или через Конфигуратор на вкладке «Настройки»\«Цифровые входы». По умолчанию канал
RS232 Терминала настроен на получение условного уровня топлива.
3. Если необходима фильтрация выбросов, то настроить длину фильтра с помощью команды
DFILTER (раздел Настройка цифровых входов) или через Конфигуратор на вкладке
«Настройки»\«Цифровые входы». Температура сохраняется только при включении
динамической структуры архива (команда FlashArchive, раздел Сервисные команды).
4. Настроить передачу полученных данных на сервер командой MAINPACK (раздел Настройка
протокола обмена с сервером) или через Конфигуратор на вкладке
«Настройки»\«Протокол». Передача этих данных включена по умолчанию.
5. Перезагрузить Терминал командой Reset или из Конфигуратора с вкладки «Устройство».
6. Убедиться, что Терминал получает информацию с датчика. Это можно сделать в
Конфигураторе на вкладке «Устройство».
Если в течение 18 секунд Терминал не получит ни одного сообщения от датчика, значение поля
RS232 будет обнулено. Таким образом можно диагностировать обрыв или неисправность датчика.
RXD0
TXD0
GND
GND
RXD
TXD
