Руководство пользователя GalileoSky GPS/ГЛОНАСС v5.0(0206)
ООО «НПО «ГалилеоСкай» Страница 34

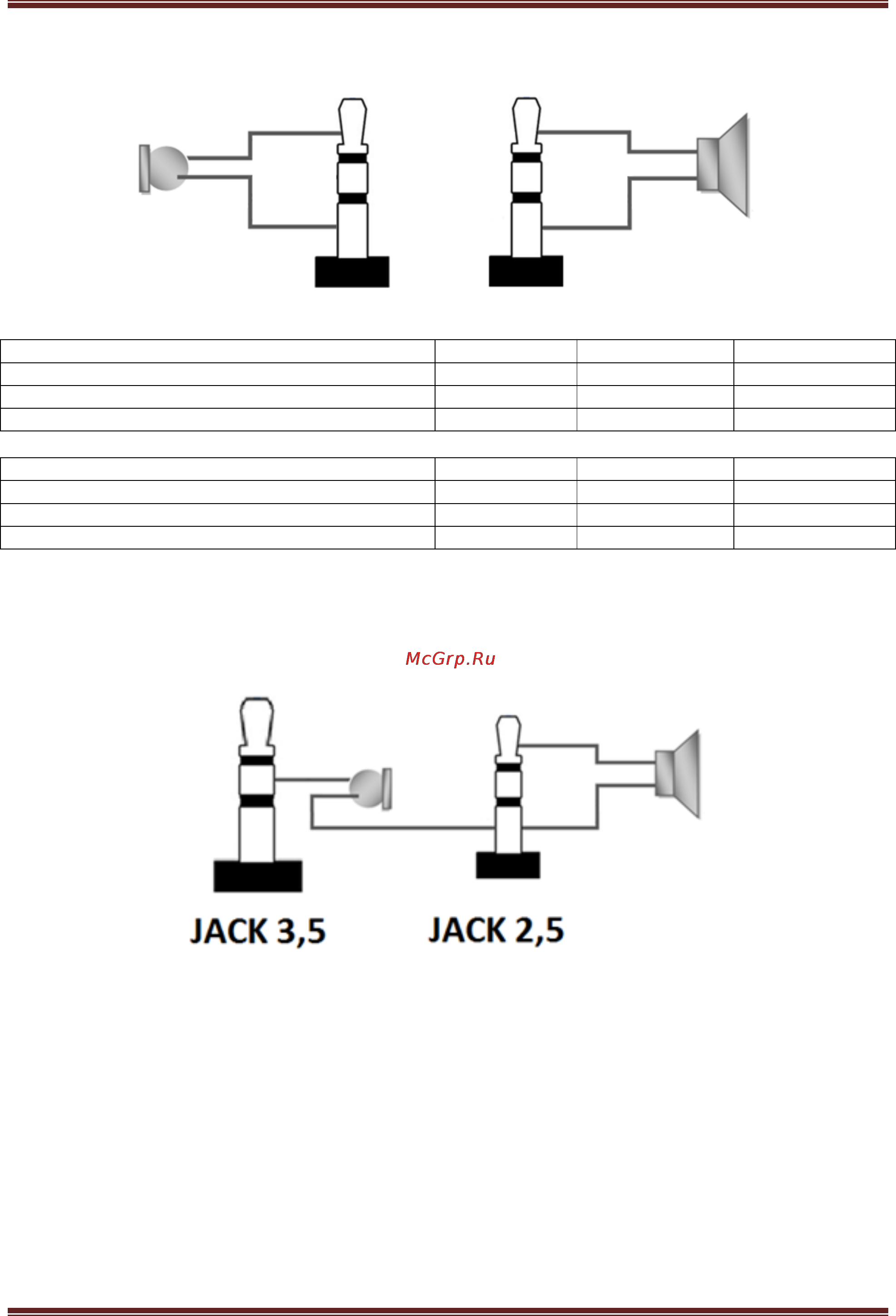

8.8. Подключение звуковой гарнитуры для модификации 2
Для подключения динамика и микрофона используются разъёмы Jack 3,5 Stereo. Использование Jack
3,5 Mono недопустимо.
Параметры микрофона:
Параметр
Мин. знач.
Среднее знач.
Макс. знач.
Раб. Напряжение, В
1.60
2.2
Раб. Ток, мкА
70
300
Нагруз. Сопротивление, кОм
1.2
2.2
Параметры динамика:
Параметр
Мин. знач.
Среднее знач.
Макс. знач.
Сопротивление подключаемого динамика, Ом
8
Раб. Ток, мА
+-250
Мощность с 32Ом динамиком, мВт
250
8.9. Подключение тангенты KMC-25 для модификации 11
К Терминалу можно подключить напрямую тангенту KMC-25 или совместимую.
Допускается подключение отдельно динамика и микрофона. Динамик может иметь разъём Jack 2,5
Stereo или Jack 2,5 Mono.
Допустимые параметры динамика и микрофона аналогичны таковым для Galileo ГЛОНАСС v5.0
модификации 2.
Электретный
микрофон
Электретный
микрофон
