Руководство пользователя GalileoSky GPS/ГЛОНАСС v5.0(0206)

ООО «НПО «ГалилеоСкай» Страница 7

1. Комплектация

В стандартный комплект поставки входит терминал Galileo (далее Терминал) и соединительный

разъем с контактами. Всю дополнительную комплектацию необходимо приобретать отдельно.

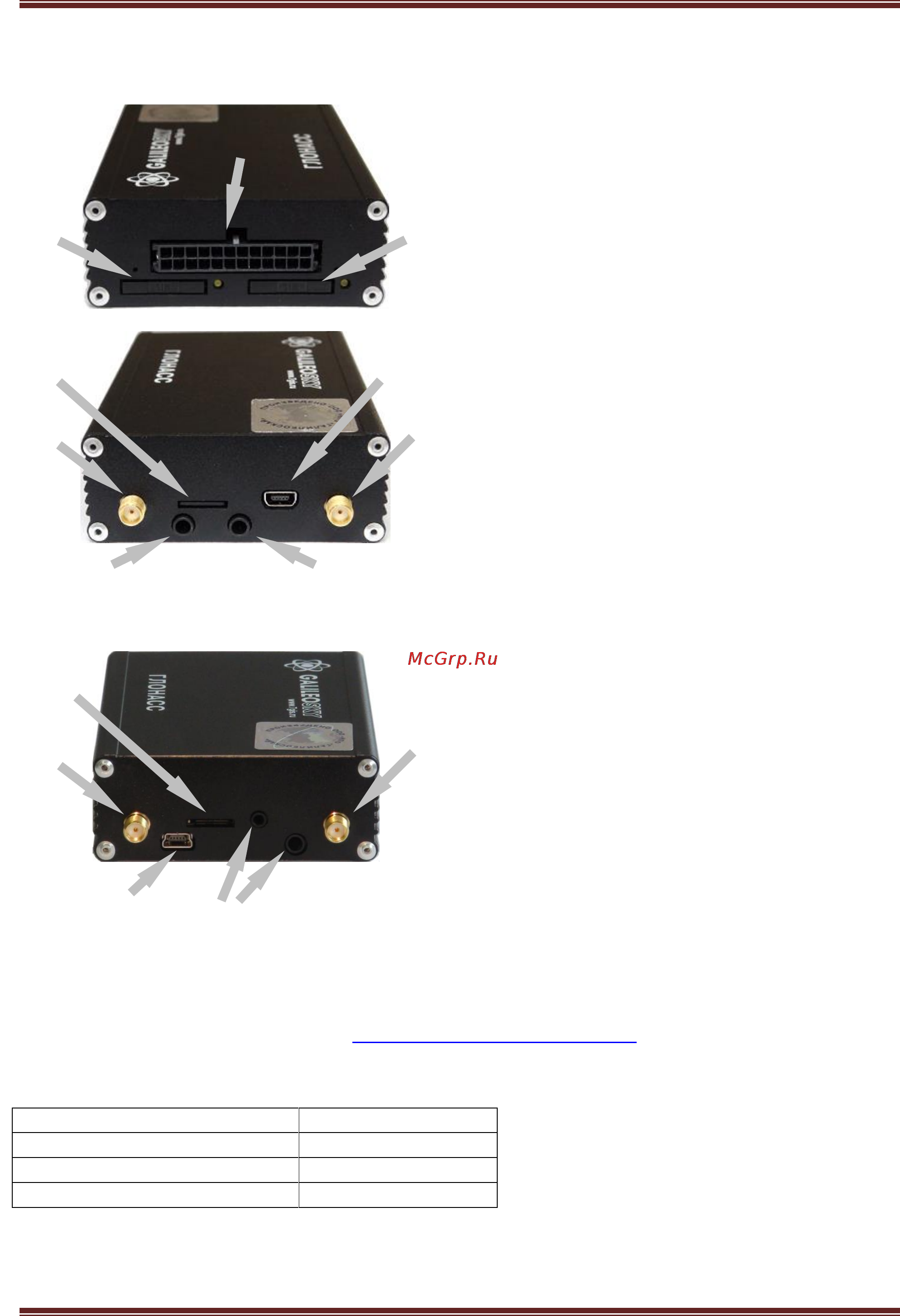

Передний торец

1. Основной разъём

2. SIM 0

3. SIM 1

Задний торец (модификация 2)

4. Mini USB (тип B)

5. Разъём для GSM-антенны

6. Разъём для GPS/ГЛОНАСС-антенны

7. microSD

8. Микрофон громкой связи Jack 3,5

9. Динамик громкой связи Jack 3,5

Задний торец (модификация 11)

4. Mini USB (тип B)

5. Разъём для GSM-антенны

6. Разъём для GPS/ГЛОНАСС-антенны

7. microSD

10. Разъёмы Jack 3,5 и Jack 2,5 для

подключения тангенты

В Терминале установлено 4 светодиодных индикатора, которые отображают его текущее состояние:

красный (внешнее питание), желтый (микроконтроллер), зеленый (GPS или ГЛОНАСС приемник),

синий (GSM модем). Смотрите раздел Работа светодиодной индикации.

Для работы также потребуются:

1. USB-кабель

1 шт.

2. Антенна ГЛОНАСС

1 шт.

3. Антенна GSM

1 шт.

4. Блок питания

9В-39В (15Вт)1 шт.
