8.1.6. Варианты подключения Терминала к CAN-шине

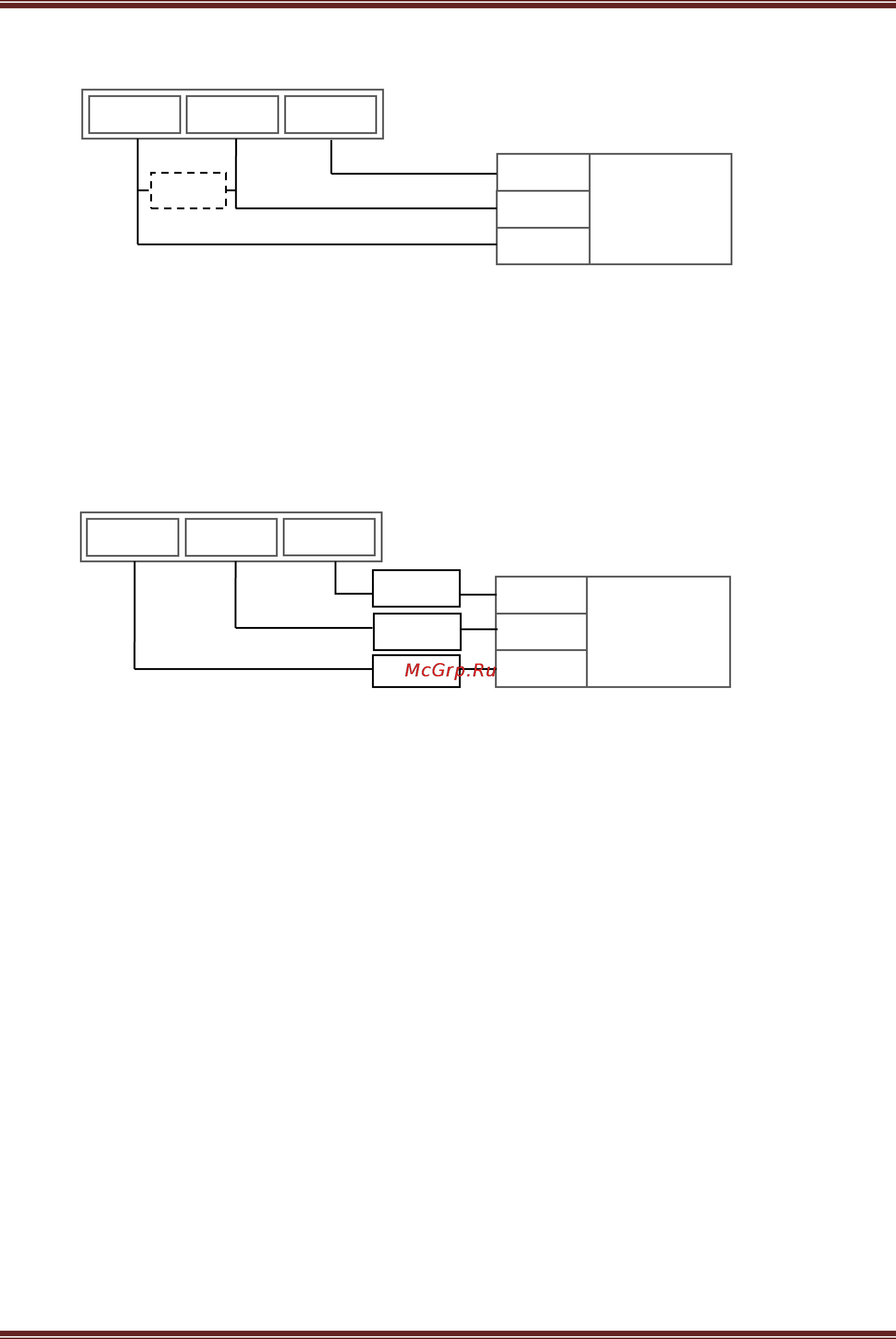

1. Прямое подключение.
Внимание! Если законцовочный резистор (на чертеже пунктиром) не стоит в шине на ответной
стороне, то необходимо его поставить. Его наличие можно определить с помощью мультиметра: при
выключенной электронике автомобиля произвести замер сопротивления между CAN_H и CAN_L.
Если сопротивление порядка 60 Ом, то законцовочный резистор не нужен, если же сопротивление
120 Ом, то необходимо подключить обычный резистор 120 Ом между проводами CAN_H и CAN_L.
2. С токоограничивающими резисторами.
Для включения Терминала в диагностический разъем необходимо использовать первый вариант.
Для включения Терминала непосредственно в бортовую шину CAN рекомендуем использовать
только второй вариант подключения.
CAN_L
CAN_H
Автомобиль
CANH
CANL
GNDcan
GND
1кОм
1кОм
CAN_L
CAN_H
GND
Автомобиль
CANH
CANL
GNDcan
120
1кОм
