18
Если скорость двигателя находится вне этого
диапазона, обратитесь за консультацией к
официальному дилеру водной техники Suzuki,
чтобы определить размер гребного винта, лучше
всего подходящий для вашей лодки.

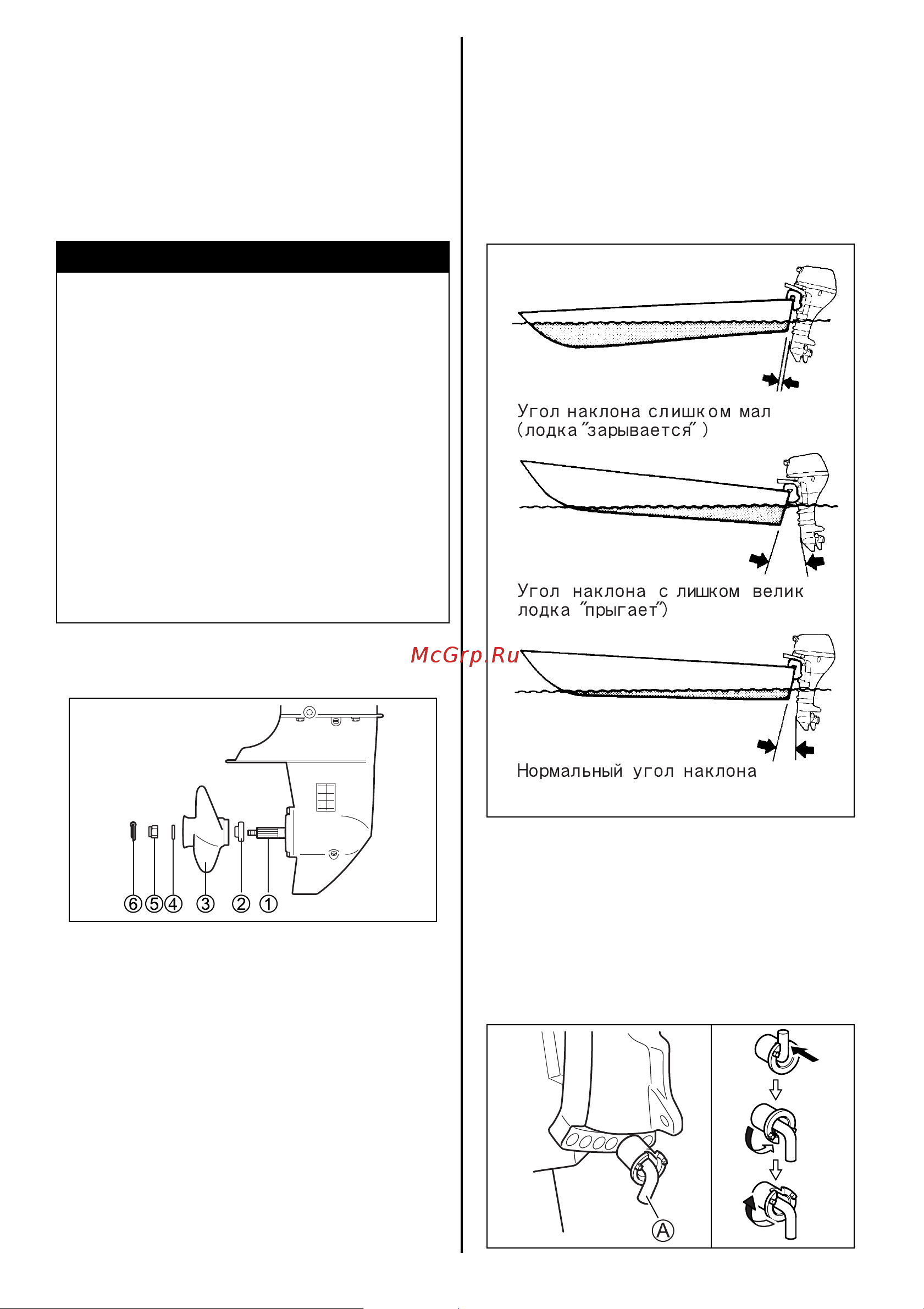

Установка винта
Для установки гребного винта на мотор
выполните следующую процедуру:
1. Смажьте шлицы гребного вала 1
специальной водозащитной смазкой для
предотвращения коррозии.
2. Наденьте фиксатор 2 на гребной вал.
3. Выровняйте винт 3 со шлицами гребного
вала и наденьте винт на вал.
4. Наденьте шайбу 4 на гребной вал.
5. Наденьте гайку винта 5 и затяните
ее с
усилием 16-20 Нм.
6. Уста нов ите шплинт 6 и согните его, чтобы
он не выскочил.
Для снятия винта выполните вышеописанные
действия в обратном порядке.
ПРЕДУПРЕЖДЕНИЕ
Несоблюдение надлежащих мер
предосторожности при установке или снятии
гребного винта может привести к тяжелым
травмам.
При установке или снятии гребного винта:
• Всегда устанавливайте нейтральную
передачу и вынимайте блокировочную
пластину аварийного выключателя, чтобы
предотвратить случайный запуск
двигателя.
• Наденьте перчатки для защиты рук и
заблокируйте гребной винт, вставив
деревянный брусок между лопастями
винта и антикавитационной пластиной.
РЕГУЛИРОВКИ
Регулировка угла дифферента
Для обеспечения стабильного управления и
хорошего КПД поддерживайте надлежащий угол
дифферента, как показано на рисунке.
Необходимый угол зависит от характеристик
лодки, мотора, винта и условий эксплуатации.
Выполните пробную поездку в лодке, чтобы
определить, требуется ли регулировка угла
дифферента.
Чтобы отрегулировать угол наклона:
1. Поднимите мотор в полностью откинутое
положение.
2. Уст ан ови те штырь регулятора угла наклона
A в нужное гнездо.
•
•
•
