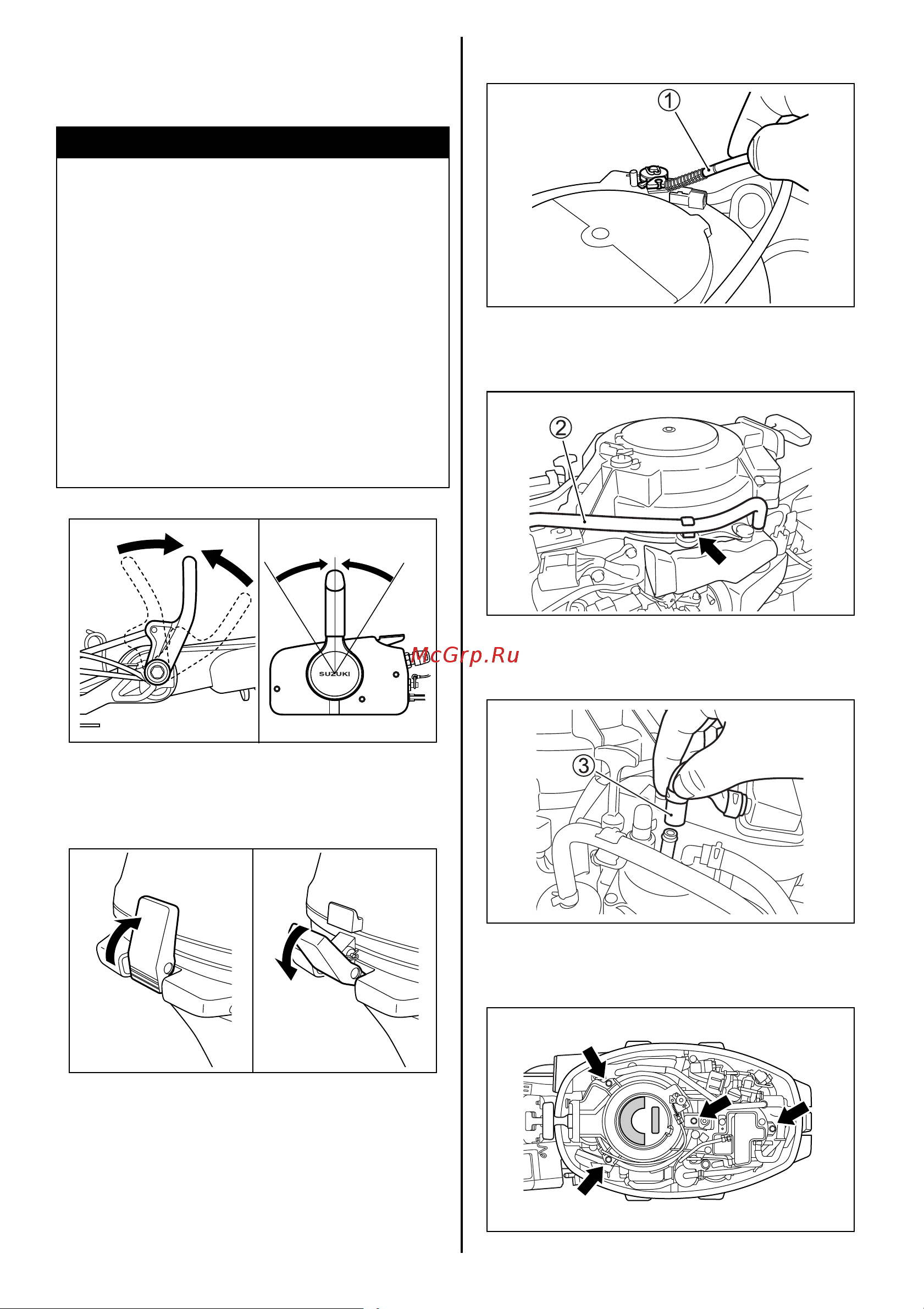

Чтобы завести двигатель, когда система
ручного стартера неисправна:
1. Включите нейтральную передачу.
2. Снимите крышку мотора. Для этого
переведите фиксатор в положение по
направлению, указанному стрелками внизу.
ПРЕДУПРЕЖДЕНИЕ
При использовании процедуры аварийного
запуска мотора защита от запуска при
включенной передаче не работает. Если
рычаг
переключения передач не установлен
в нейтральное положение, лодка может
неожиданно прийти в движение, что может
привести к выбрасыванию находящихся в
ней людей за борт или к несчастному случаю.
Перед тем как приступить к запуску мотора с
помощью процедуры аварийного запуска,
убедитесь в том, что рычаг переключения
передач установлен в положение
нейтральной передачи.
3. Вытащите кабель NSI 1 из ручного стартера.
4. Вытяните шланг сапуна 2 из шлангового
зажима на ручном стартере.
5. Отсоедините шланг отвода пара 3 от
пароотделителя.
6. Отвинтите четыре болта, удерживающие блок
ручного стартера.
