55

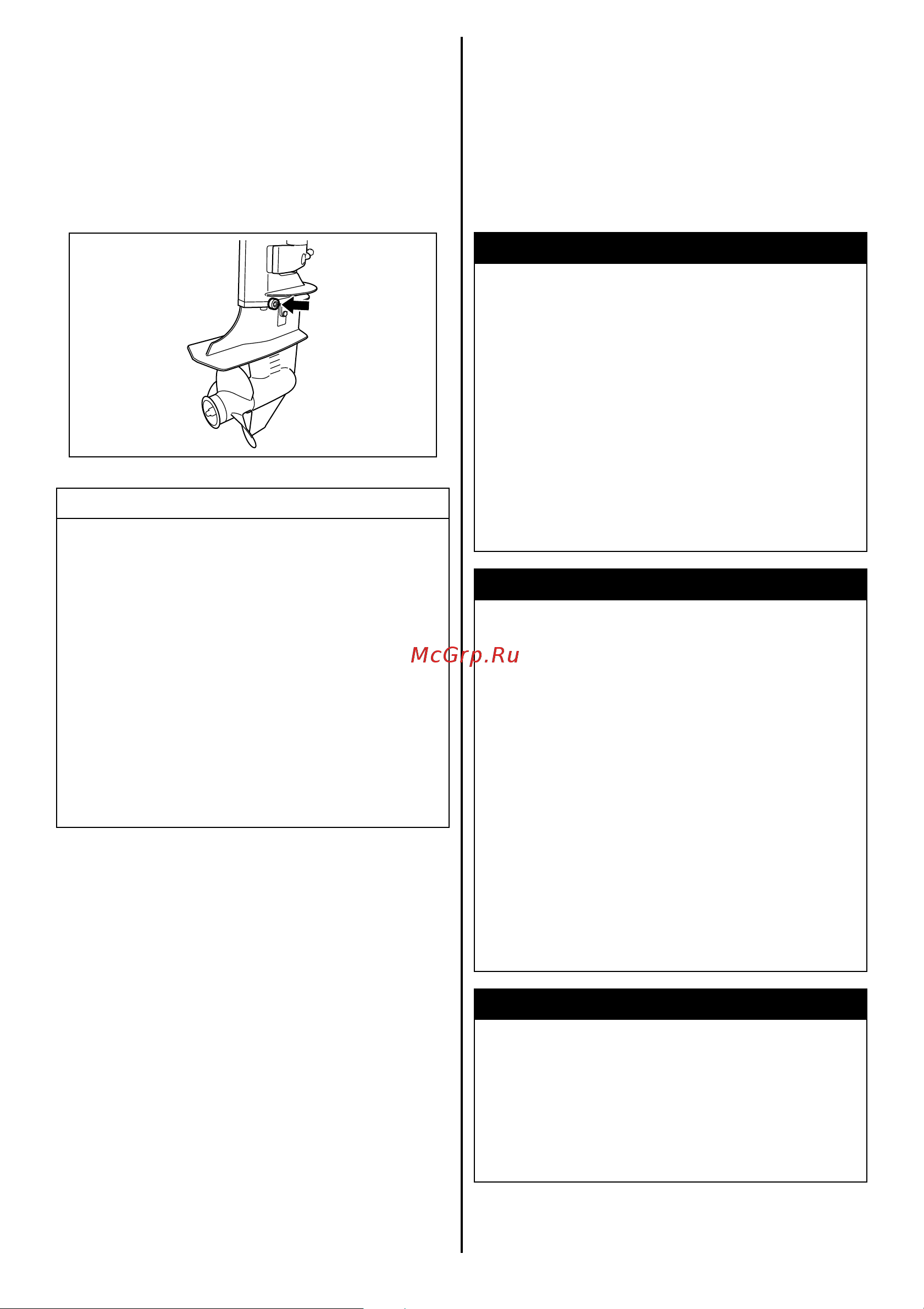

Аноды
Мотор защищен от внешней коррозии тремя
цинковыми анодами. Аноды управляют
электролизом и предотвращают коррозию частей
мотора. Аноды подвергаются коррозии вместо
деталей, которые они защищают. Периодически
осматривайте аноды и заменяйте их, в случае,
если 2/3 поверхности уничтожено коррозией.
ЗАМЕЧАНИЕ
Для выполнения проверки и замены внутренних
анодов, прикрепленных к блоку цилиндров/
головке цилиндров, обращайтесь за
консультацией к официальному
дилеру водной
техники SUZUKI.
УВЕДОМЛЕНИЕ
Ненадлежащее обслуживание анодов ведет к
повреждению подводных алюминиевых
поверхностей (например, нижнего блока) в
результате электрохимической коррозии.
• Периодически проверяйте аноды, чтобы
убедиться в том, что они не отсоединились.
• Не красьте аноды, поскольку это сделает
их неэффективными.
• Периодически очищайте аноды с помощью
металлической щетки, чтобы удалить
любые загрязнения, которые могут
снизить их защитную способность.
Аккумуляторная батарея
Уровень раствора электролита в аккумуляторной
батарее должен всегда поддерживаться между
отметками МИНИМУМ и МАКСИМУМ. Если
уровень электролита падает ниже отметки
МИНИМУМ – долейте в аккумуляторную
батарею ТОЛЬКО ДИСТИЛЛИРОВАННУЮ
ВОДУ до надлежащего уровня.
ПРЕДУПРЕЖДЕНИЕ
Аккумуляторная кислота является ядовитым
и вызывающим коррозию веществом,
которое может стать причиной тяжелых
травм.
Избегайте ее попадания в глаза, на кожу,
одежду или лакокрасочные поверхности.
Если попадания избежать не удалось,
немедленно смойте аккумуляторную кислоту
большим количеством воды. При попадании
кислоты в глаза или на кожу немедленно
обратитесь за медицинской помощью.
ПРЕДУПРЕЖДЕНИЕ
Если вы не будете соблюдать осторожность
при выполнении проверки или
обслуживания аккумуляторной батареи, вы
можете вызвать короткое замыкание,
которое может привести к взрыву,
воспламенению или повреждению цепи.
При выполнении проверки или
обслуживания аккумуляторной батареи
отсоединяйте отрицательный (черный)
кабель. Будьте осторожны, чтобы не
допустить контакта металлического
инструмента или другого металлического
предмета одновременно с положительным
контактом аккумуляторной
батареи и
мотором.
ПРЕДУПРЕЖДЕНИЕ
Полюсные штыри аккумуляторной батареи,
контакты и связанные с ними элементы
содержат свинец и сплавы свинца, которые
могут представлять опасность.
Мойте руки после обращения с ними.
