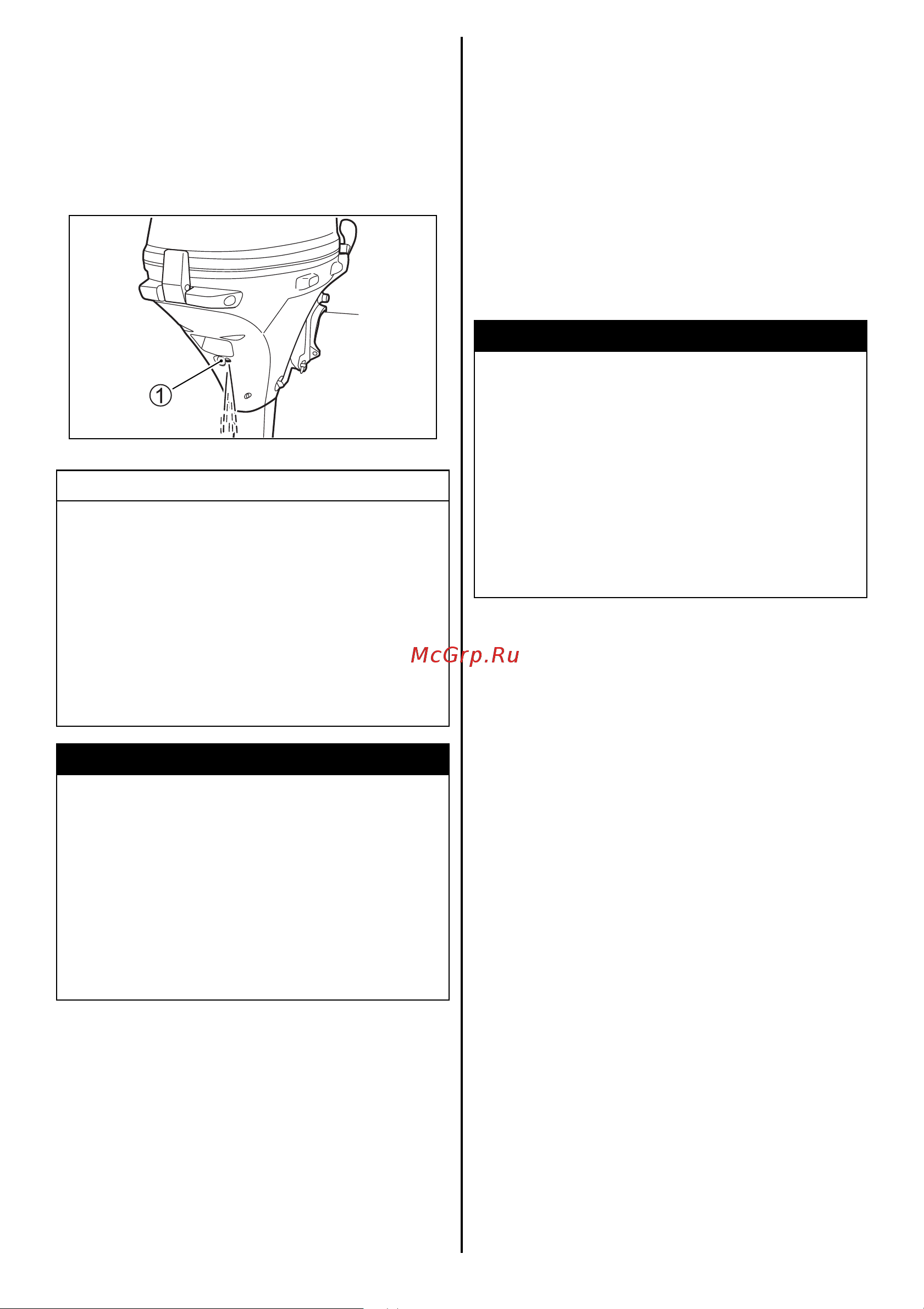

Проверка системы водяного охлаждения
После запуска мотора из контрольного отверстия
1 должна вытекать вода. Это означает, что
водяной насос работает нормально. Если Вы
заметили, что вода не вытекает, немедленно
заглушите мотор и обратитесь за консультацией
к авторизованному Дилеру SUZUKI.
УВЕДОМЛЕНИЕ
Никогда не эксплуатируйте подвесной мотор,
если из контрольного отверстия выброса
воды не выходит вода, в противном случае
это может привести к серьезным
повреждениям.
После запуска двигателя проверьте, чтобы
убедиться в том, что из контрольного
отверстия выброса воды выходит вода.
ПРЕДУПРЕЖДЕНИЕ
Эксплуатация лодки, когда аварийный
выключатель не функционирует
надлежащим образом, может представлять
опасность.
Перед выходом на воду проверьте, чтобы
убедиться в том, что аварийный
выключатель функционирует надлежащим
образом.
Аварийный запуск
ЗАМЕЧАНИЕ
Модели с электрическим стартером оснащены
ручным стартером в качестве вспомогательной
системы для аварийного запуска мотора.
Поэтому дополнительный стартерный шнур к
ним не прилагается.
Если система запуска неисправна, а Вам
необходимо срочно завести мотор, Вы можете
применить метод аварийного запуска мотора.
ПРЕДУПРЕЖДЕНИЕ
Прикосновение к электрическим компонентам
во время запуска двигателя пусковым
шнуром стартера может привести к тяжелому
поражению электрическим током.
Во время запуска двигателя пусковым
шнуром стартера соблюдайте осторожность,
чтобы не прикоснуться к электрическим
компонентам, таким как катушки зажигания
или провода свечи зажигания.
