39

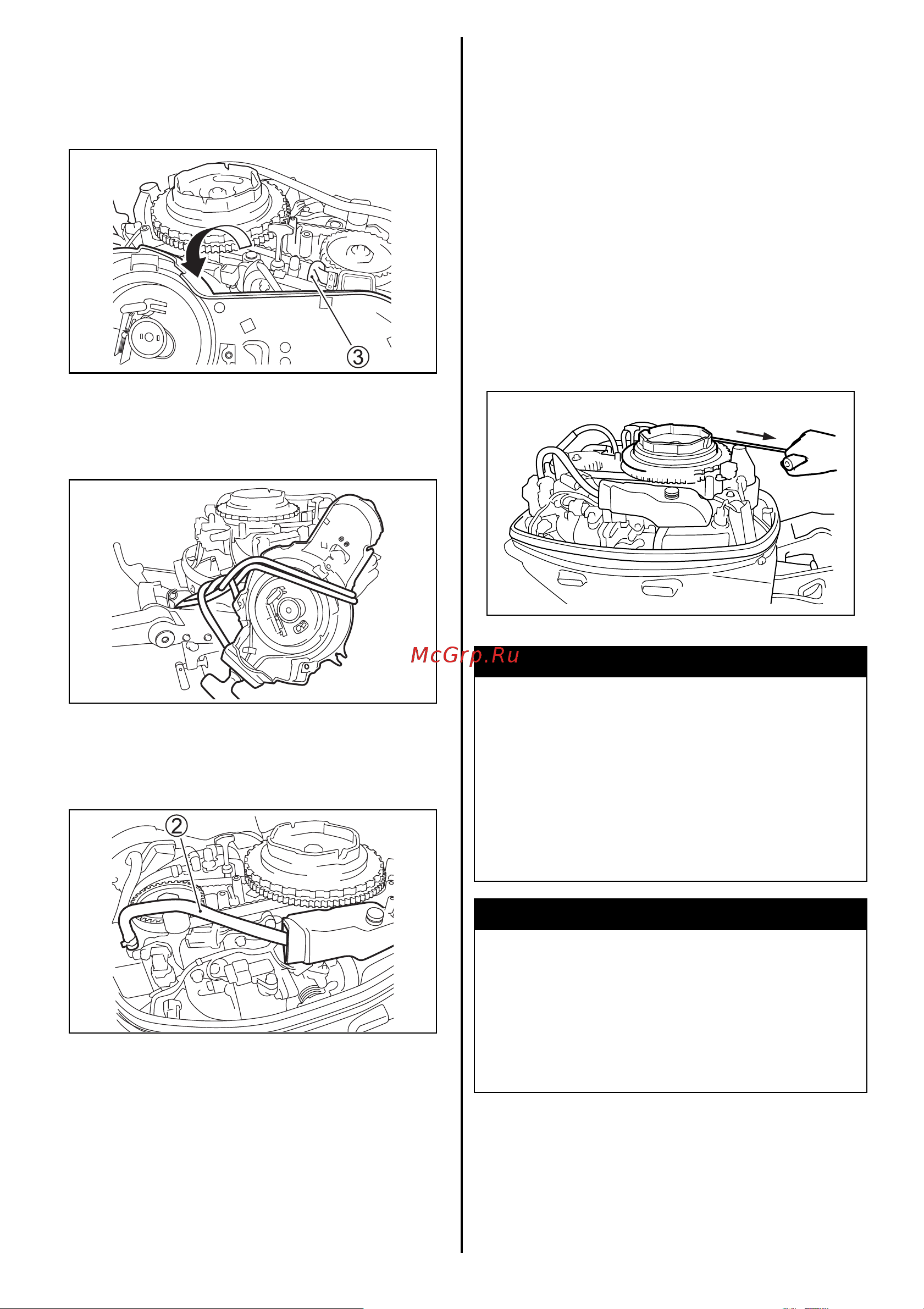

7. Поднимите ручной стартер в сборе и
переверните в сторону левого борта. Снова
подсоедините шланг отвода пара 3 к
пароотделителю.
8. Закрепите ручной стартер в сборе с помощью
подходящей веревки, как показано на
рисунке.
9. Отсоедините шланг сапуна 2 от кожуха
глушителя, а затем вставьте шланг в кожух
глушителя, как показано на рисунке.
ЗАМЕЧАНИЕ
Убедитесь в
том, что шланг сапуна и другие
кабели не соприкасаются с маховиком и
зубчатым ремнем распредвала.
10. Завяжите узел на одном конце запасного
шнура стартера для аварийного запуска,
входящего в набор инструментов. Обвяжите
другой конец вокруг ручки отвертки из
набора инструментов.
11. Конец веревки с узлом прицепите к шкиву за
специальную выемку и обмотайте веревку
вокруг шкива по часовой стрелке.
12. Установи т е ключ аварийной остановки.
13. Модель с дистанционным управлением:
Установи т е
ключ зажигания в положение
«Вкл» (ON).
14. Выполните процедуру для штатного запуска
мотора, затем резко дерните шнур стартера,
чтобы завести мотор.
ЗАМЕЧАНИЕ
Как можно быстрее обратитесь за ремонтом
системы стартера. Не следует использовать
процедуру аварийного запуска мотора для
обычного запуска двигателя.
ПРЕДУПРЕЖДЕНИЕ
Попытка повторной установки ручного
стартера в сборе или крышки мотора после
запуска двигателя может привести к
травмам.
Не пытайтесь повторно устанавливать
ручной стартер в сборе или крышку мотора
после запуска двигателя.
ПРЕДУПРЕЖДЕНИЕ
Во время работы двигателя в моторе имеется
много двигающихся частей, которые могут
причинить тяжелые травмы.
Когда двигатель работает, держите руки,
волосы, одежду и т.п. вдали от двигателя.
