41

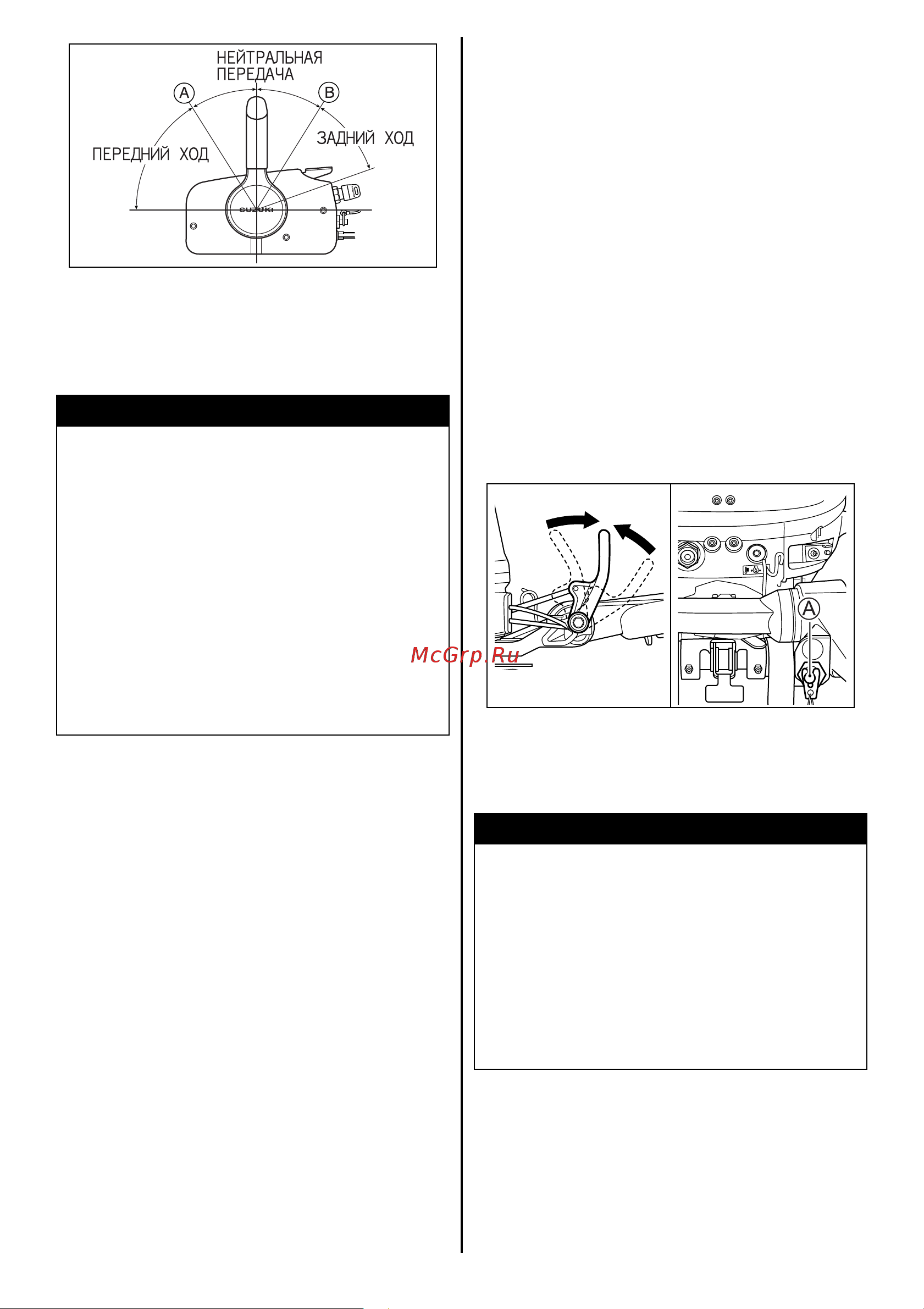

Управление скоростью
Чтобы увеличить скорость после переключения
передачи, передвигайте рукоятку вперед или
назад.
ПРЕДУПРЕЖДЕНИЕ
Поскольку один и тот же рычаг используется
для переключения передач и управления
скоростью, он может случайно передвинуться
за пределы ограничителя и задействовать
этим дроссельную заслонку. Это может
вызвать резкое движение лодки и привести к
тяжелым травмам или имущественному
ущербу.
При переключении передач следует
соблюдать осторожность, чтобы не
передвинуть рычаг управления слишком
далеко вперед или назад.
32˚
32˚
Остановка работы мотора
ЗАМЕЧАНИЕ
Когда необходимо заглушить двигатель в
аварийной ситуации, выдерните ключ аварийной
остановки из аварийного выключателя, потянув
за шнур ключа аварийной остановки.
Модель с управлением на румпеле
Чтобы заглушить двигатель
1. Поверните рукоятку управления дросселем в
положение холостого хода.
2. Уст ано ви те нейтральную передачу.
3. После того как мотор работал с полностью
открытым дросселем, дайте ему остынуть в
течение нескольких минут, оставив работать
на холостом ходу или на передаче на низкой
скорости.
4. Нажмите и удерживайте кнопку остановки A
до тех пор, пока мотор
не заглохнет.
5. После того как вы заглушите мотор,
отсоедините топливный штуцер от
подвесного мотора.
6. Поверните винт воздушного клапана на
крышке топливного бака по часовой стрелке,
чтобы закрыть клапан.
ПРЕДУПРЕЖДЕНИЕ
Если вы оставите мотор в выключенном
состоянии на длительное время с
подсоединенным топливопроводом, это может
привести к протечке топлива.
Всегда отсоединяйте топливопровод, если
предусмотрен топливный штуцер, когда
оставляете мотор в выключенном состоянии
на длительное время.
