34

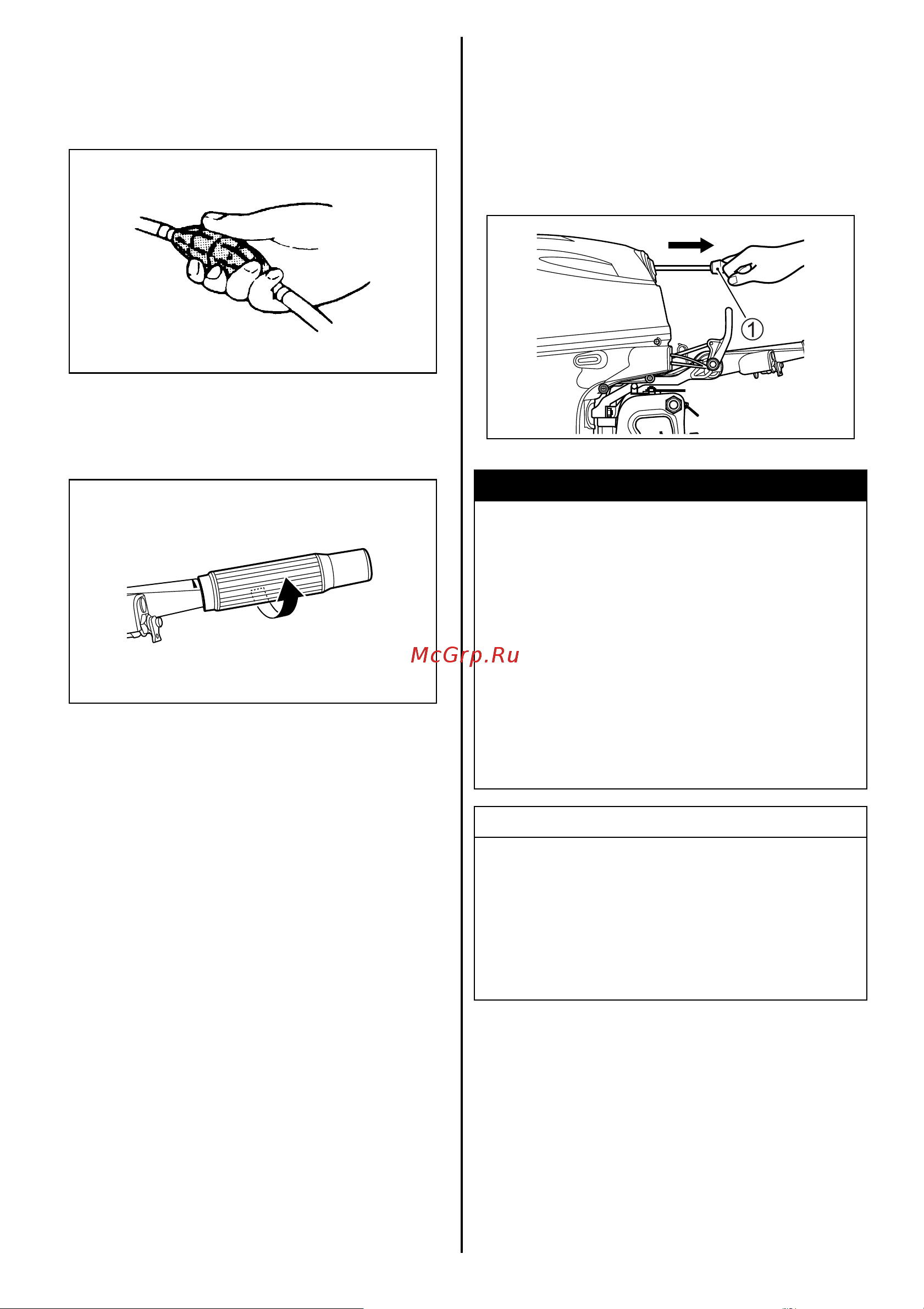

Модель с управлением на румпеле
1. Сожмите грушу топливного шланга
несколько раз, пока Вы не почувствуете
сопротивление.
2. Убедитесь в том, что рукоятка управления
дросселем находится в полностью закрытой
позиции.
3. а) Модель с ручным стартером
Надежно ухватите рукоятку стартера 1 и
медленно потяните, пока не почувствуете
сопротивление. Затем резко дерните ручку
стартера, чтобы завести мотор. Не
бросайте ручку стартера, а медленно
верните ее в исходное положение.
ПРЕДУПРЕЖДЕНИЕ
Если кабели аккумуляторной батареи не
подсоединены к аккумуляторной батареи и
при этом контактируют друг с другом при
работающем двигателе, это может вызывать
повреждение электрической системы и
создавать угрозу пожара.
Когда на моделях с электрическим стартером
не используется аккумуляторная батарея,
необходимо изолировать контактные концы
кабелей аккумуляторной батареи таким
образом, чтобы они не касались друг друга.
УВЕДОМЛЕНИЕ
Если вы потяните ручку стартера при
работающем двигателе, это может повредить
систему стартера.
Никогда не тяните ручку стартера на
работающем двигателе.
