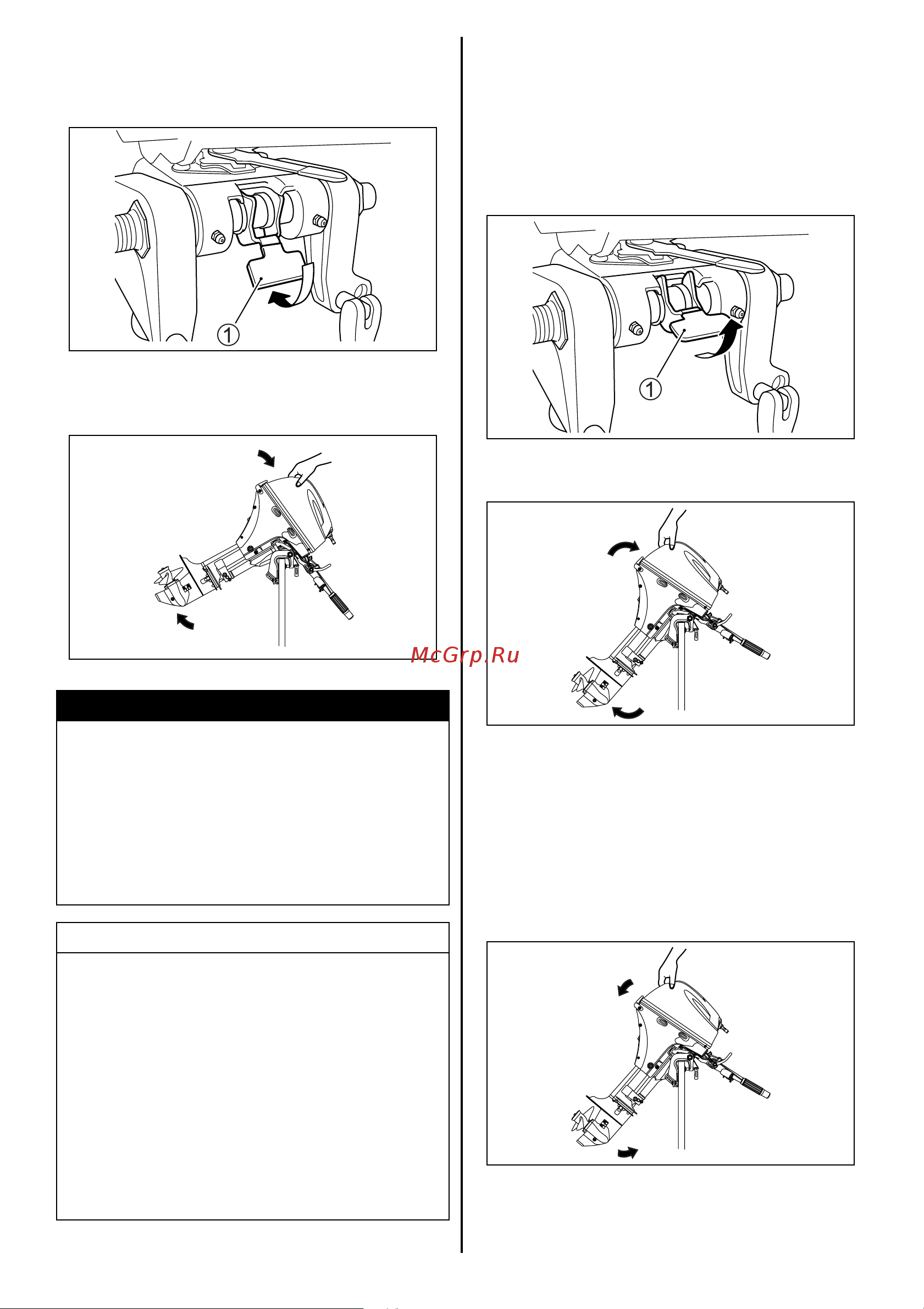

Чтобы опустить мотор:
1. Передвиньте рычаг фиксатора откидки 1 в
положение блокировки.
2. Потяните мотор немного на себя и медленно
опустите его вниз.
ПРЕДУПРЕЖДЕНИЕ
Если вы не примите надлежащих мер
предосторожности при откидывании мотора,
это может привести к вытеканию топлива.
Всегда отсоединяйте топливопровод, когда
вы оставляете мотор в откинутом вверх
состоянии на длительное время.
УВЕДОМЛЕНИЕ
Использование рычага фиксатора откидки
мотора для удержания мотора в полностью
откинутом положении при транспортировке
может привести к разблокированию рычага
фиксатора откидки мотора и повреждению
мотора.
При транспортировке лодки никогда не
используйте рычаг фиксатора откидки
мотора для удержания мотора в полностью
откинутом положении.
Положение ноги мотора при движении по
мелководью
Чтобы установить мотор в положение движения
по мелководью:
1. Включите нейтральную передачу.
2. Уст ано ви те фиксатор 1 в положение
«Свободно» (RELEASE).
3. Медленно поднимите мотор до щелчка .
4. Медленно опустите мотор. Он остановится в
положении, немного приподнятом по
сравнению с обычным углом наклона.
ЗАМЕЧАНИЕ
Имеются два положения для движения по
мелководью. Используйте то из них, которое
соответствует глубине
водоема.
