29

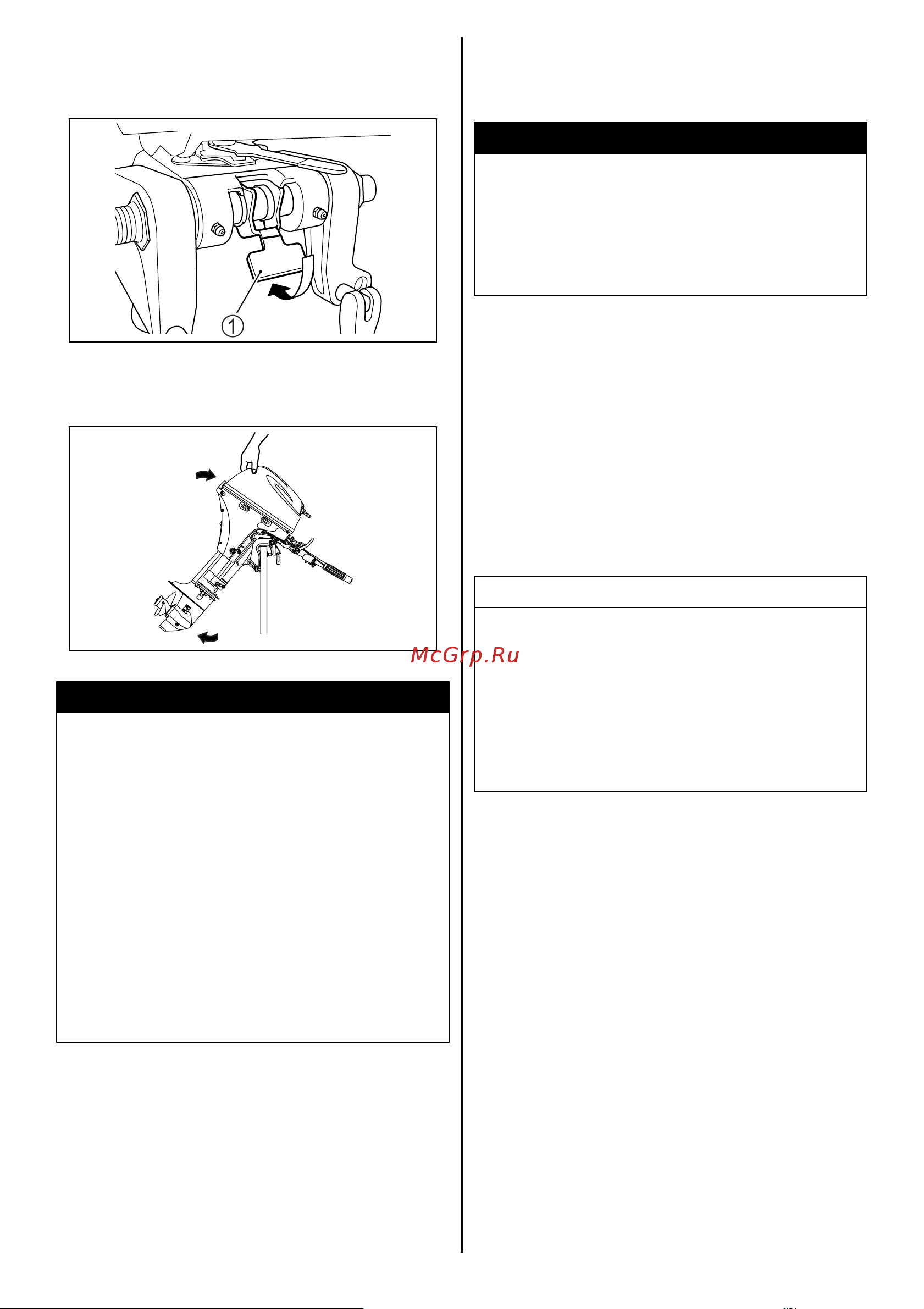

Чтобы опустить мотор:
1. Передвиньте рычаг фиксатора откидки 1 в
положение блокировки.
2. Потяните мотор немного на себя и медленно
опустите его вниз.
ПРЕДУПРЕЖДЕНИЕ
Когда используется положение для движения
по мелководью, фиксатор откидки не
работает. Поэтому сила, возникающая в
результате таких факторов, как: тяга винта
во время работы на передаче заднего хода,
быстрое замедление или удар о подводный
объект, — может стать причиной подъема
мотора из воды, что может привести к
травмам.
Во время использования положения для
движения по мелководью
управляйте лодкой
осторожно и только на очень низких
скоростях.
ПРОВЕРКА ПЕРЕД
ЭКСПЛУАТАЦИЕЙ
Важно убедиться в том, что лодка и мотор
находятся в хорошем состоянии и что они
надлежаще подготовлены на случай аварийной
ситуации.
Перед посадкой в лодку всегда выполняйте
следующие проверки:
• Убедитесь, что в наличии имеется
достаточно топлива для предстоящей
поездки.
• Проверьте уровень моторного масла.
Чтобы проверить уровень масла:
ЗАМЕЧАНИЕ
Чтобы избежать неточных показаний, всегда
проверяйте
уровень масла только на «холодном
двигателе».
ПРЕДУПРЕЖДЕНИЕ
Невыполнение проверки лодки и мотора
перед началом поездки может быть опасным.
Перед посадкой в лодку всегда выполняйте
проверки, описанные в данном разделе.
УВЕДОМЛЕНИЕ
Эксплуатация двигателя с недостаточным
количеством масла может привести к
серьезным повреждениям двигателя.
Перед каждой проверкой всегда проверяйте
уровень масла и доливайте масло при
необходимости.
