45

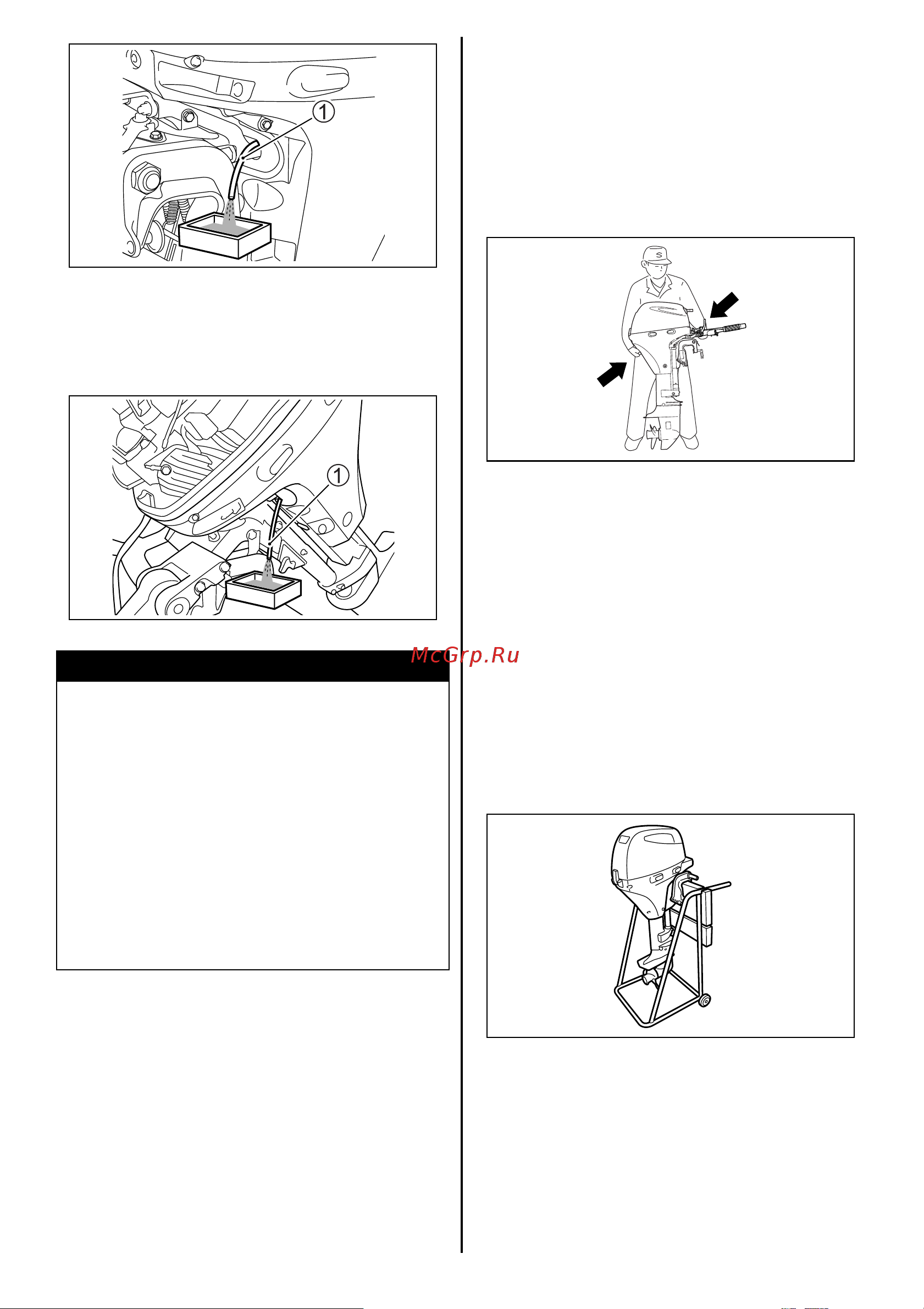

(4) Затяните сливной винт 2.
(5) Полностью откиньте мотор вверх.
(6) Снова ослабьте сливной винт 2 и слейте
оставшийся бензин в подходящую емкость.
(7) Полностью завершив слив бензина, снова
затяните сливной винт 2.
(8) Откиньте мотор вниз, чтобы вернуть сливной
шланг 1 на место.
ПРЕДУПРЕЖДЕНИЕ
Бензин является чрезвычайно токсичным и
легковоспламеняющимся веществом. Он
может стать причиной пожара или
представлять опасность для людей и
домашних животных.
Для хранения слитого из подвесного мотора
бензина используйте только безопасные
емкости, специально предназначенные для
этих целей. Держите бензин вдали от
источников искр и открытого огня, людей и
домашних животных.
5. Установит е крышку мотора.
6. Снимите крепежные болты.
7. Ослабьте зажимные винты транца.
8. Снимите мотор с транца.
9. Уст ан ови т е мотор в вертикальное положение
и слейте воду из системы охлаждения.
10.Переносите мотор, держа его за скобу
рулевого управления и нижнюю часть кожуха.
Модель с дистанционным управлением
При необходимости снять мотор с лодки
рекомендуется обращаться за помощью к
авторизованному Дилеру SUZUKI.
ТРАНСПОРТИРОВКА
При транспортировке мотора его следует
расположить либо вертикально, либо
горизонтально.
Вертикальная транспортировка
Прикрепите мотор к стойке, закрепив его с
помощью двух зажимных винтов.
