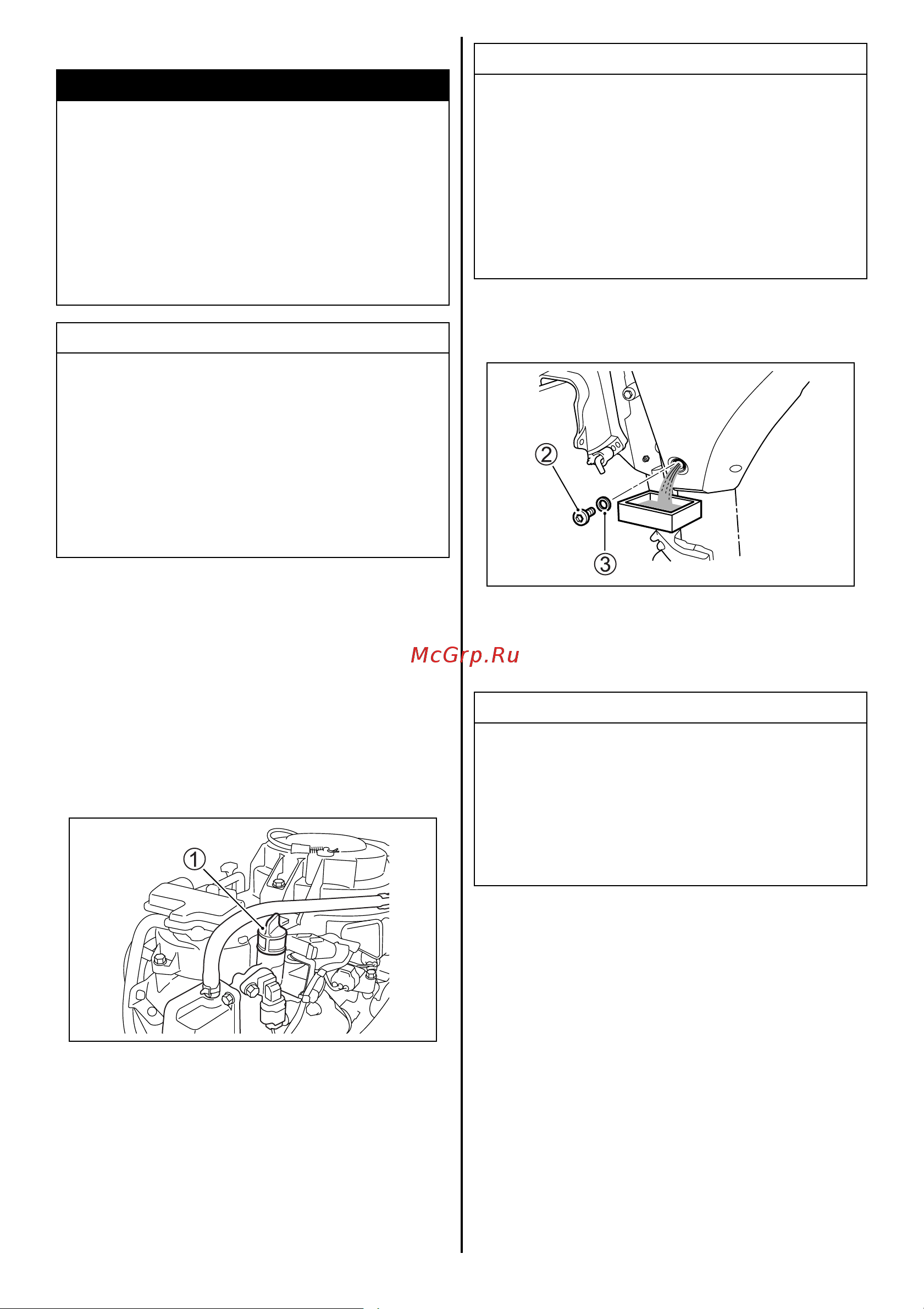

52
Моторное масло
Замена моторного масла
Замену масла следует производить только на
прогретом двигателе, чтобы масло могло
полностью стечь из двигателя.
Чтобы заменить моторное масло:
1. Установите мотор в вертикальное положение
и снимите крышку мотора.
2. Открутите пробку масляного бака.
3. Установите емкость для слива масла под
отверстие для слива моторного масла.
ПРЕДУПРЕЖДЕНИЕ
Никогда не выполняйте никаких работ с
МОТОРНЫМ МАСЛОМ на работающем
моторе, поскольку это может привести к
тяжелым травмам.
Перед выполнением любых работ с
МОТОРНЫМ МАСЛОМ мотор должен
заглушаться.
УВЕДОМЛЕНИЕ
Длительный троллинг может сократить срок
службы мотора. Если в таких условиях
эксплуатации замена моторного масла не
будет выполняться чаще, это может привести
к повреждению двигателя.
Когда мотор используется для длительного
троллинга, заменяйте моторное масло чаще.
4. Снимите винт слива моторного масла 2 и
прокладку 3, затем слейте моторное масло.
5. После того, как все масло стечет, установите
новую прокладку и закрутите винтовую
пробку сливного отверстия.
6. Залейте рекомендованное масло до верхнего
уровня.
Емкость картера– 1 литр.
ВНИМАНИЕ
Температура моторного масла может быть
достаточно высокой, и вы можете обжечься,
откручивая пробку сливного отверстия.
Подождите, пока пробка сливного отверстия
достаточно не остынет, перед тем как
прикасаться к ней голыми руками, чтобы
снять ее.
УВЕДОМЛЕНИЕ
Прокладка, использованная ранее, может
протекать, что может привести к
повреждению двигателя.
Не используйте прокладки повторно. Всегда
используйте только новые прокладки.
