53

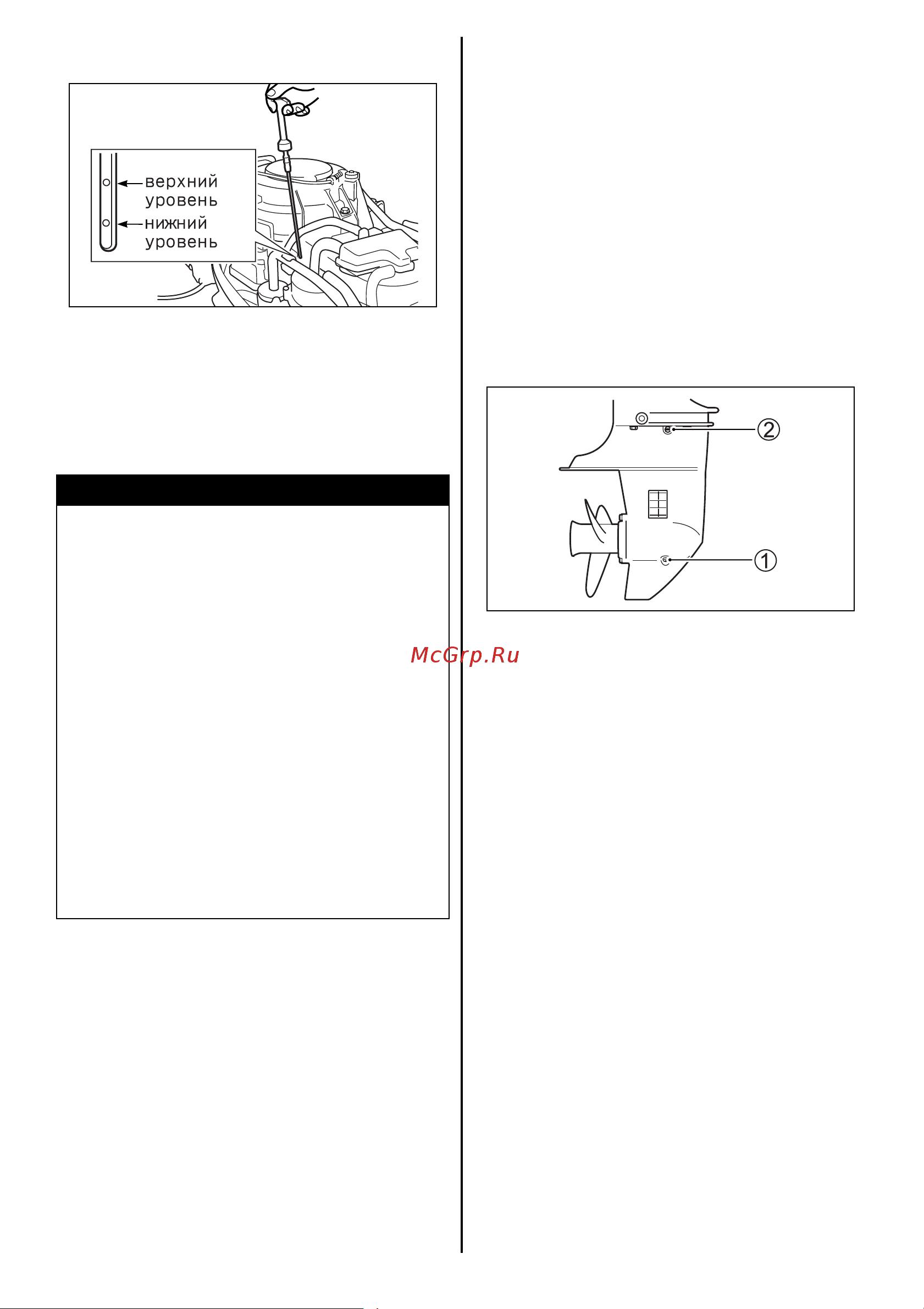

7. Проверьте уровень масла.
ЗАМЕЧАНИЕ
Чтобы избежать неверных показаний,
проверяйте уровень масла только на холодном
двигателе.
8. Закрутите пробку масляного бака .
ЗАМЕЧАНИЕ
Утилизируйте отработанное масло
надлежащим способом. Не выбрасывайте его в
мусор и не выливайте на землю, в дренажные
системы или в воду.
ПРЕДУПРЕЖДЕНИЕ
Моторное масло может стать причиной травм
людей и домашних животных.
Повторяющийся, длительный контакт с
отработавшим моторным маслом может
привести к раку кожи. Даже краткий контакт
с отработанным маслом может вызвать
раздражение кожи.
• Держите свежее и отработанное масло в
недоступном для детей и домашних
животных месте.
• При обращении с маслом надевайте одежду
с длинным рукавом
и водонепроницаемые
перчатки.
• Если масло попадет на кожу, смойте его
мылом.
• Выстирайте любую испачканную маслом
одежду или ткань.
Трансмиссионное масло
Для проверки уровня трансмиссионного масла
открутите пробку верхнего уровня и посмотрите
в отверстие. Уровень масла должен быть на
нижней границе отверстия. Если уровень масла
ниже – добавьте рекомендованного масла до
нижней грани отверстия. Затем снова вставьте и
плотно затяните пробку.
Чтобы заменить трансмиссионное масло:
Замена масла:
1. Убедитесь, что мотор находится в
вертикальном положении. Подставьте
емкость
для слива отработанного масла.
2. Поочередно отверните винты 1 и 2.
3. После того, как масло полностью стечет,
аккуратно вводите новое масло через нижнее
отверстие до тех пор, пока оно не появится в
верхнем. Вам потребуется примерно 250 мл
масла.
4. Быстро установите на место и затяните
сначала пробку проверки уровня
трансмиссионного масла 2, а затем
пробку
слива трансмиссионного масла 1.
ЗАМЕЧАНИЕ
Чтобы избежать недолива трансмиссионного
масла, проверьте уровень трансмиссионного
масла через 10 минут после выполнения шага 4.
Если уровень масла окажется низким, медленно
добавьте трансмиссионное масло до
надлежащего уровня.
