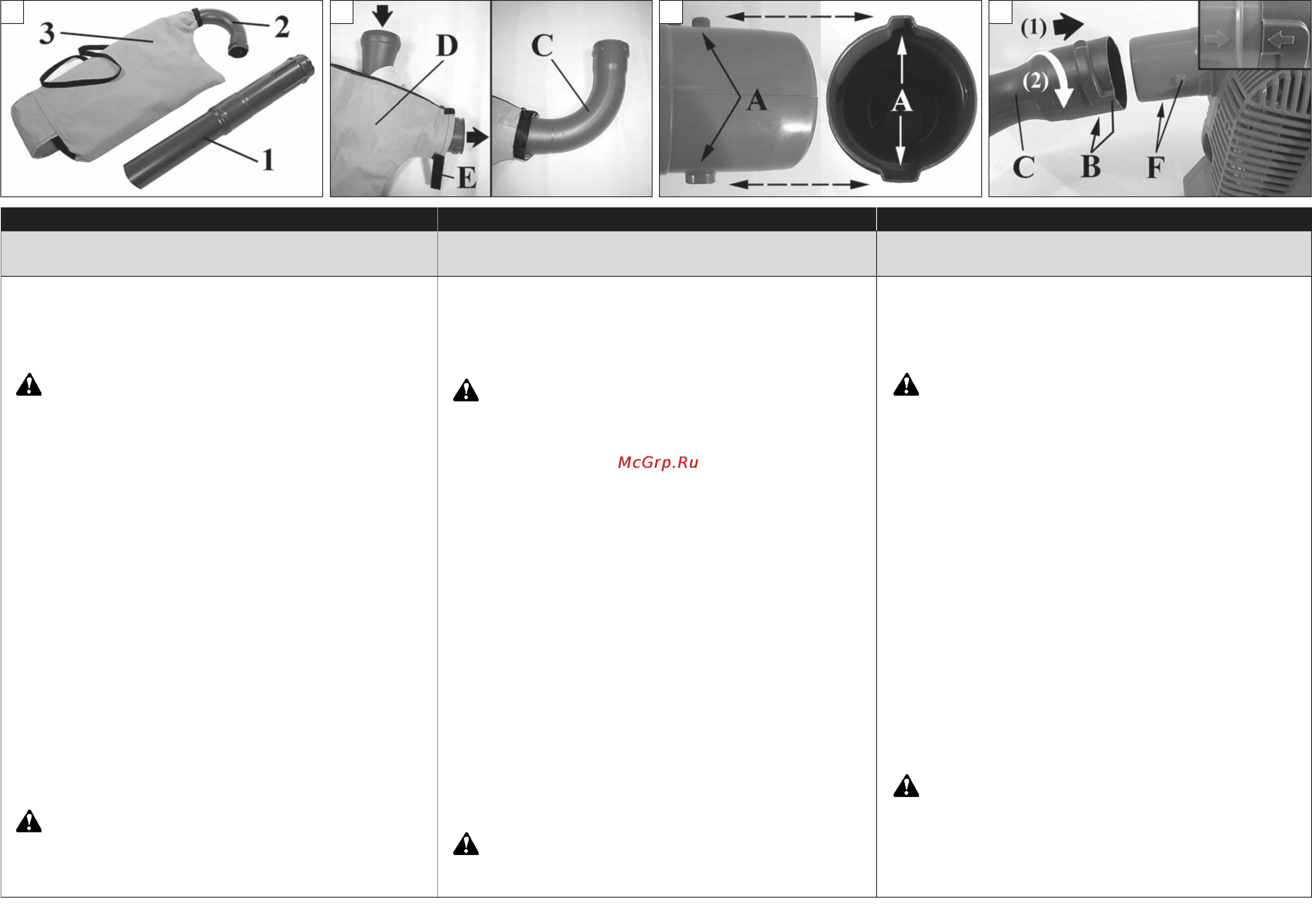

Kit aspirador / triturador opcional (Fig. 65):
1. Tubo aspirador (em duas peças)
2. Colector
3. Saco de recolha
ATENÇÃO - Quando montar os tubos, o colector e o
saco, o motor deve estar desligado e o interruptor na
posição STOP.
PREPARAÇÃO
- Introduza o colector (C, Fig. 66) no saco (D) até onde termina
a parte cónica do tubo e feche-o com a fita Velcron (E). A
colocação do saco na extremidade do tubo permite uma
maior comodidade de utilização da máquina.
- Para facilitar a montagem, os dois pernos (A, Fig.67)
possuem duas dimensões diferentes quer na cóclea
quer nos tubos. Isto obriga a montar os tubos no sentido
correcto. Introduza o colector (C, Fig. 68), encaixando os
dois pernos (F) do bico da espiral nas duas estrias (B) do
tubo. Rode no sentido da seta (2) até ao bloqueio. O tubo
montado ficará como ilustrado na Fig. 69. Fixe o tubo com o
parafuso (G, Fig.69).
- Abra a grelha de protecção com a ajuda de uma chave de
parafusos para deslocar a lingueta (H, Fig.70) que bloqueia
o fecho da grelha. Introduza o tubo de aspiração (L, Fig.
71), encaixando os quatro pernos (M) da espiral nas quatro
estrias de guia (N) do tubo. Rode no sentido da seta (2) até
ao bloqueio. Exercendo pressão, introduza a extremidade
do tubo de aspiração (P, Fig. 72), certificando-se de que a
parte chanfrada no final do tubo de aspiração fica voltada
para baixo.
ATENÇÃO - Certifique-se de que o tubo de aspiração
está correctamente montado antes de ligar a máquina.
