Husqvarna 344 (1987) [17/55] 444 systeme electrique sistema electrico
![Husqvarna 344 (1987) [17/55] 444 systeme electrique sistema electrico](/views2/2002593/page17/bg11.png)
.

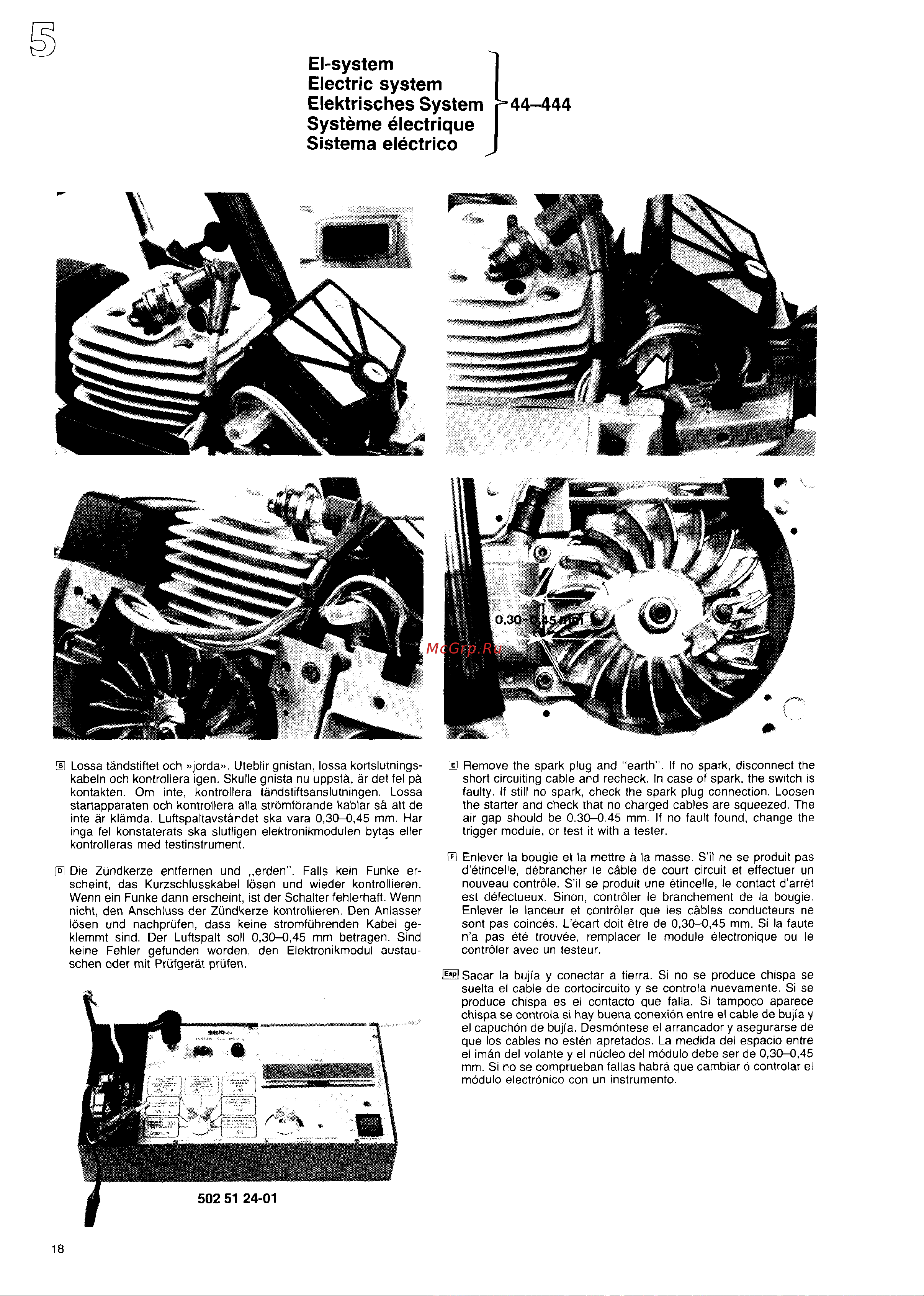

El-system
Electric system
Elektrisches System
}
44-444
Systeme electrique
Sistema electrico
H Lossa tandstiftet och ~,jorda~~.Uteblir gnistan, lossa kortslutnings-
kabeln och kontrollera igen. Skulle gnista nu uppst~, ar det fel pa
kontakten. Om inte, kontrollera tandstiftsanslutningen. Lossa
startapparaten och kontrollera alla stromtorande kablars~ att de
inte ar klamda. LuftspaltavstAndet ska vara 0,3&0,45 mm. Har
inga fel konstaterats ska slutligen elektronikmodulen bytas eller
kontrolleras med testinstrument.
B Die Ztindkerze entfernen und ,,erden”. Falls kein Funke er-
scheint, das Kurzschlusskabel Iosen und wieder kontrollieren,
Wenn ein Funke dann erscheint, ist der Schalter fehlerhaft. Wenn
nicht, den Anschluss der Zundkerze kontrollieren, Den Anlasser
Iosen und nachprufen, class keine stromfuhrenden Kabel ge-
klemmt sind, Der Luftspalt SOII0,30-0,45 mm betragen. Sind
keine Fehler gefunden worden, den Elektronikmodul austau-
schen oder mit Prufgerat prufen.
R
H Remove the spark plug and “earth”. If no spark, disconnect the
short circuiting cable and recheck, In case of spark, the switch is
faulty, If still no spark, check the spark plug connection. Loosen
the starter and check that no charged cables are squeezed. The
air gap should be 0.30-0.45 mm. If no fault found, change the
trigger module, or test it with a tester.
E7Enlever la bougie et la mettre a la masse. S’il ne se produit pas
d’etincelle, debrancher Ie cable de court circuit et effectuer un
nouveau controle, S’il se produit une etincelle, Ie contact d’arret
est defectueux. Sinon, controler Ie branchement de la bougie.
Enlever Ie Ianceur et controler que Ies cables conducteurs ne
sent pas coinces. L’ecart doit etre de 0,3&0,45 mm. Si la faute
n’a pas ete trouvee, remplacer Ie module electronique ou Ie
controler avec un testeur.
~ Sacar la bujia y conectar a tierra. Si no se produce chispa se
suelta el cable de cortocircuito y se controla nuevamente. Si se
produce chispa es el contacto que falla. Si tampoco aparece
chispa se controla si hay buena conexion entre el cable de bujia y
el capuchon de bujia. Desmontese el arrancador y asegurarse de
que Ios cables no esten apretados. La medida del espacio entre
el iman del volante y el nticleo del modulo debe ser de 0,30-0,45
mm. Si no se comprueban fallas habra que cambiar o controlar el
modulo electronic con un instrument.
5025124-01
18
