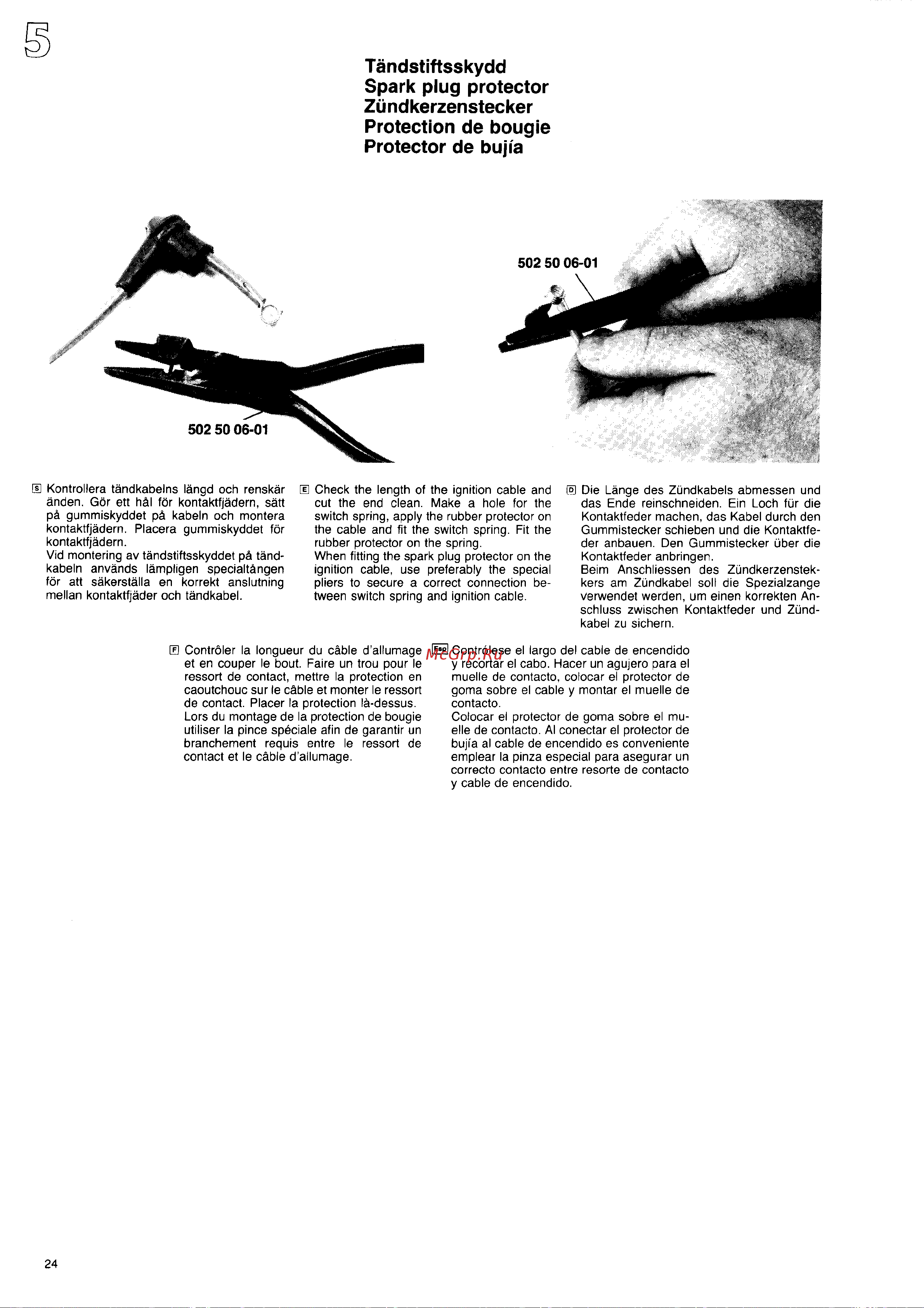

![Husqvarna 344 (1987) [23/55] Tandstiftsskydd spark plug protector zundkerzenstecker protection de bougie protector de bujia](/views2/2002593/page23/bg17.png)
5
Tandstiftsskydd
Spark plug protector
Zundkerzenstecker
Protection de bougie
Protector de bujia
5025006-01
R Kontrollera tandkabelns Iangd och renskar
anden. Gor ett h~l for kontaktfjadern, satt
pa gummiskyddet pa kabeln och montera
kontaktfjadern, Placera gummiskyddet for
kontaktfjadern.
Vid montering av tandstiftsskyddet pa tand-
kabeln anvands Iampligen specialt~ngen
for att sakerstalla en korrekt anslutning
mellan kontaktfjader och tandkabel.
❑ Check the length of the ignition cable and
cut the end clean. Make a hole for the
switch spring, apply the rubber protector on
the cable and fit the switch spring. Fit the
rubber protector on the spring,
When fitting the spark plug protector on the
ignition cable, use preferably the special
pliers to secure a correct connection be-
tween switch spring and ignition cable.
R Controller la Iongueur du cable d’allumage
et en couper Ie bout, Faire un trou pour Ie
ressort de contact, mettre la protection en
caoutchouc sur Ie cable et monter Ie ressort
de contact. Placer la protection Ia-dessus.
Lors du montage de la protection de bougie
utiliser la pince speciale afin de garantir un
branchement requis entre Ie ressort de
contact et Ie c~ble d’allumage.
El Die Lange des Zi.indkabels abmessen und
das Ende reinschneiden. Ein Loch fur die
Kontaktfeder machen, das Kabel durch den
Gummistecker schieben und die Kontaktfe-
der anbauen. Den Gummistecker uber die
Kontaktfeder anbringen,
Beim Anschliessen des Zundkerzenstek-
kers am Ztindkabel SOIIdie Spezialzange
verwendet werden, urn einen korrekten An-
schluss zwischen Kontaktfeder und ZiMd-
kabel zu sichern.
= Controlese el Iargo del cable de encendido
y recortar el cabo, Hacer un agujero para el
muelle de contacto, colocar el protector de
goma sobre el cable y montar el muelle de
contacto.
Colocar el protector de goma sobre el mu-
elle de contacto. Al conectar el protector de
buj~aal cable de encendido es convenience
emplear la pinza especial para asegurar un
correcto contacto entre resorte de contacto
y cable de encendido.
