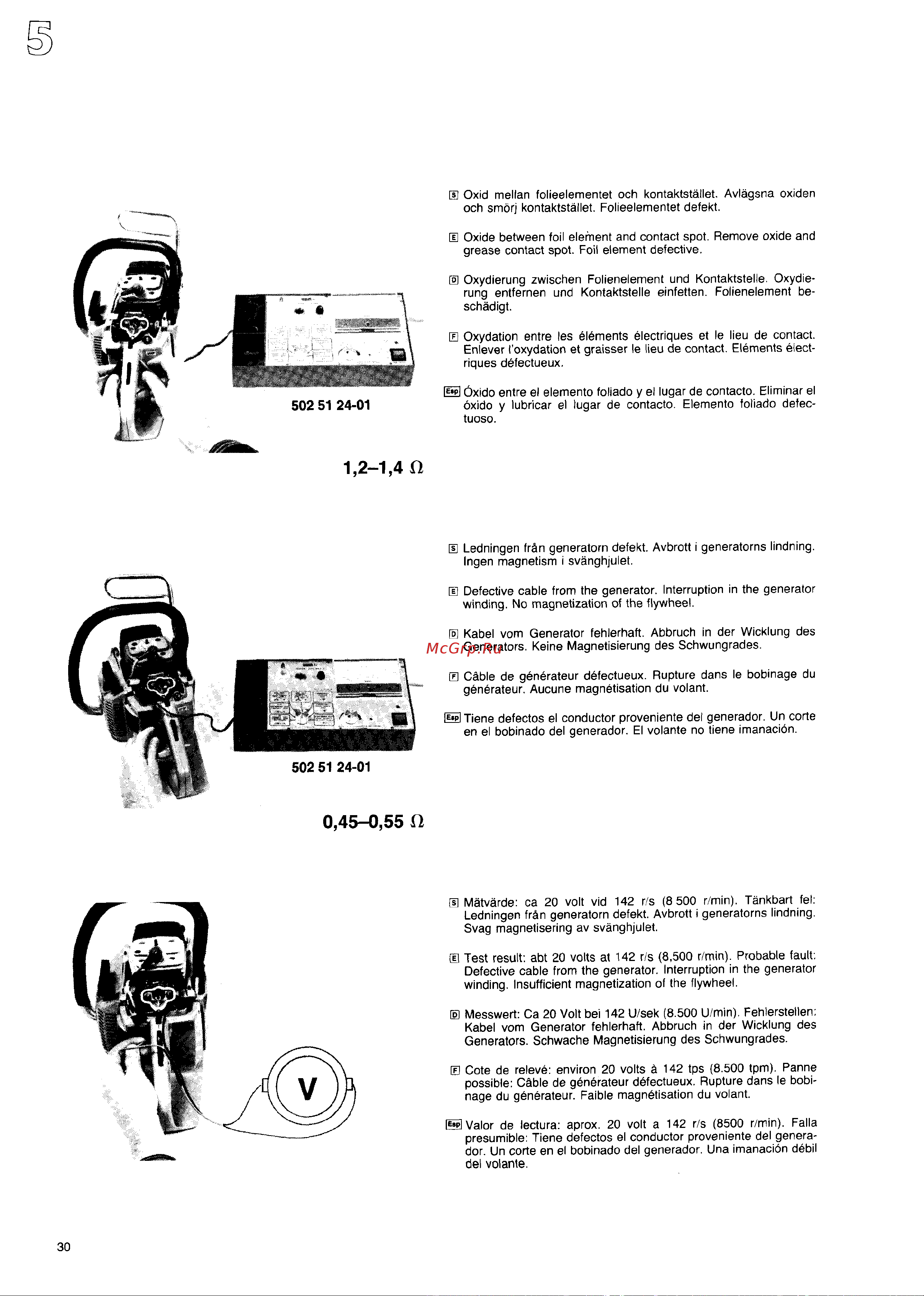

5
1,2-1,4 Cl
H Oxid mellan folieelementet och kontaktstallet. Avlagsna oxiden
och smorj kontaktstallet. Folieelementet defekt.
E Oxide between foil element and contact spot. Remove oxide and
grease contact spot. Foil element defective.
❑ Oxydierung zwischen Folienelement und Kontaktstelle. Oxydie-
rung entfernen und Kontaktstelle einfetten. Folienelement be-
schadigt.
R Oxydation entre Ies elements electriques et Ie lieu de contact.
Enlever I’oxydation et graisser Ie lieu de contact. Elements elect-
riques d~fectueux.
= Oxido entre el elemento foliado y et Iugar de contacto. Eliminar el
oxido y Iubricar el Iugar de contacto. Elemento foliado defec-
tuoso.
E Ledningen fr~n generatorn defekt. Avbrott i generators Iindning.
Ingen magnetism i svanghjulet.
❑ Defective cable from the generator. Interruption in the generator
winding, No magnetization of the flywheel.
E Kabel vom Generator fehlerhaft. Abbruch in der Wicklung des
Generators. Keine Magnetisierung des Schwungrades.
❑ Cable de generateur defectueux. Rupture clans Ie bobinage du
g6n&ateur. Aucune magn&isation du volant.
~ Tiene defectos el conductor proveniente del generador. Un corte
en el bobinado del generador. El volante no tiene imanacion.
0,45-0,55 Cl
E Matvarde: ca 20 volt vid 142 r/s (8 500 r/rein). Tankbart fel:
Ledningen fr~n generatorn defekt. Avbrott i generators Iindning.
Svag magnetisering av svanghjulet.
El Test result: abt 20 volts at 142 r/s (8,500 r/rein). Probable fault:
Defective cable from the generator. Interruption in the generator
winding. Insufficient magnetization of the flywheel.
E Messwert: Ca 20 Volt bei 142 U/sek (8.500 U/rein). Fehlerstellen:
Kabel vom Generator fehlerhaft. Abbruch in der Wicklung des
Generators. Schwache Magnetisierung des Schwungrades.
❑ Cote de relev6: environ 20 volts a 142 tps (8.500 tpm). Panne
possible: Cable de generateur defectueux. Rupture clans Ie bobi-
nage du generateur. Faible magnetisation du volant.
@ Valor de Iectura: aprox. 20 volt a 142 r/s (8500 r/rein). Falla
presumable:Tiene defectos el conductor proveniente del genera-
dor. Un corte en el bobinado del generador. Una imanacion debil
del volante.
30
