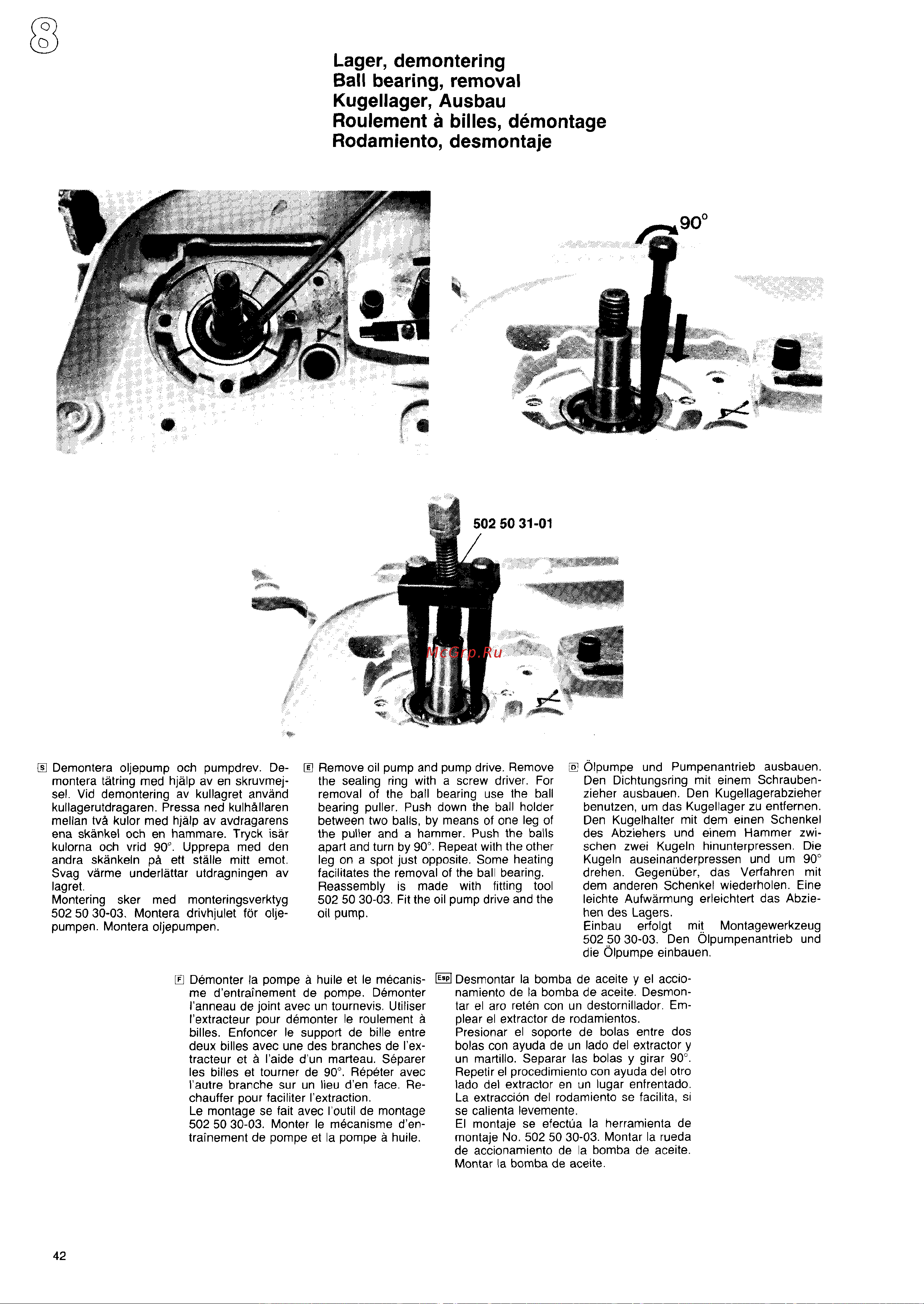

Lager, demontering
Ball bearing, removal
Kugellager, Ausbau
Roulement a billes, demontage
Rodamiento, desmontaje
,..
5025031-01
/
IS Demontera oljepump och pumpdrev. De-
montera tatring med hjalp av en skruvmej-
sel. Vid demontering av kullagret anvand
kullagerutdragaren. Pressa ned kulh~llaren
mellan tv~ kulor med hjalp av avdragarens
ena skankel och en hammare. Tryck isar
kulorna och vrid 90°. Upprepa med den
andra skankeln pa ett stalle mitt emot.
Svag varme underlattar utdragningen av
Iagret.
Montering sker med monteringsverktyg
5025030-03. Montera drivhjulet for olje-
pumpen. Montera oljepumpen,
H Remove oil pump and pump drive. Remove
the sealing ring with a screw driver. For
removal of the ball bearing use the ball
bearing puller, Push down the ball holder
between two balls, by means of one leg of
the puller and a hammer. Push the balls
apart and turn by 90°. Repeat with the other
leg on a spot just opposite. Some heating
facilitates the removal of the ball bearing.
Reassembly is made with fitting tool
5025030-03. Fit the oil pump drive and the
oil pump.
@ Olpumpe und Pumpenantrieb ausbauen.
Den Dichtungsring mit einem Schrauben-
zieher ausbauen. Den Kugellagerabzieher
benutzen, urn das Kugellager zu entfernen.
Den Kugelhalter mit dem einen Schenkel
des Abziehers und einem Hammer zwi-
schen zwei Kugeln hinunterpressen. Die
Kugeln auseinanderpressen und urn 90°
drehen. GegenLiber, das Verfahren mit
dem anderen Schenkel wiederholen. Eine
Ieichte Aufwarmung erleichtert das Abzie-
hen des Lagers.
Einbau erfolgt mi! Montagewerkzeug
5025030-03. Den Olpumpenantrleb und
die Olpumpe einbauen.
H Demonter la pompe a huile et Ie mecanis- ~ Desmontar la bomba de aceite v el accio-
me d’entrafnement de pompe. Demonter
I’anneau de joint avec un tournevis. Utiliser
I’extracteur pour demonter Ie roulement a
billes, Enfoncer Ie support de bille entre
deux billes avec une des branches de l’ex-
tracteur et a I’aide d’un marteau. Separer
Ies billes et tourner de 90°, Repeter avec
I’autre branche sur un lieu d’en face. Re-
chauffer pour faciliter I’extraction.
Le montage se fait avec I’outil de montage
5025030-03. Monter Ie mecanisme d’en-
trainement de pompe et la pompe a huile.
namiento de la bomba de aceite~Desmon-
tar el aro reten con un destornillador. Em-
plear el extractor de rodamientos.
Presionar el soporte de bolas entre dos
bolas con ayuda de un Iado del extractor y
un martillo. Separar Ias bolas y girar 90°.
Repetir el procedimiento con ayuda del otro
Iado del extractor en un Iugar enfrentado.
La extraction del rodamiento se facilita, si
se calienta Ievemente.
El montaje se efecttia la herramienta de
montaje No, 5025030-03. Montar la rueda
de accionamiento de la bomba de aceite.
Montar la bomba de aceite.
