VERSE XSIDER 15 [12/56] Installation and configuration

his section contains information on:

– speakers installation

– safety guidelines

– audio connections

– RS-485 connections

SYSTEMS&CONFIGURATIONS

The X:SIDER series can form several different systems depending on the dimension of

the ambience/event.

The X:SIDER speakers can be mounted suspended, supported or standing on poles over

one or two subs.

Below some examples of systems and installation are given:

INSTALLATIONANDCONFIGURATION

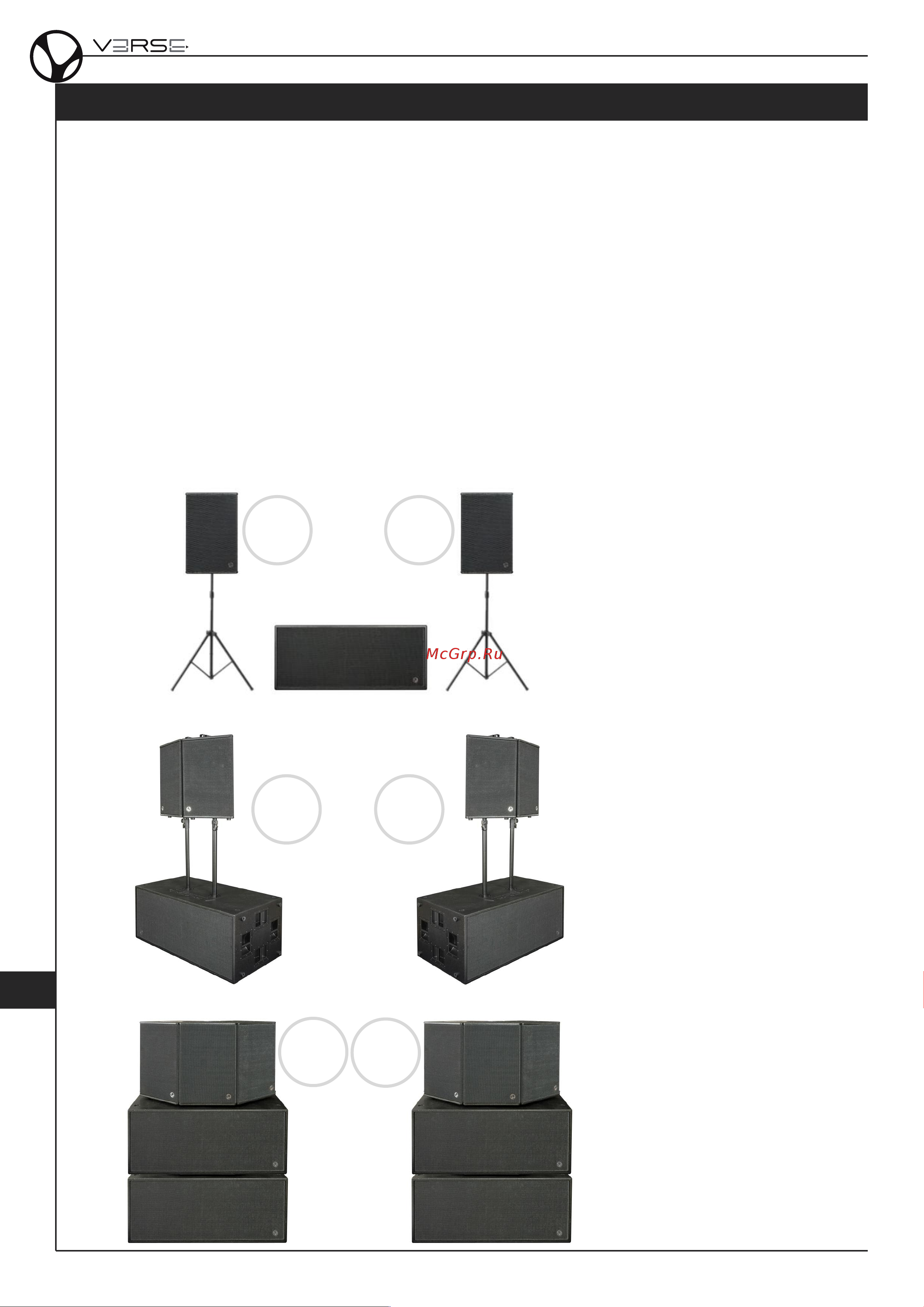

1 Sub + L&R Satellite

speakers

2 Subs (L&R) + 2x 2-

arrays of satellite

speakers

(a third group can be

arranged in the middle

for the central channel)

4 Subs (2L 2R) + 2x 3-

arrays of satellite

speakers

L R

X:SIDER - User’s Guide
