VERSE XSIDER 15 [29/56] Presentazione

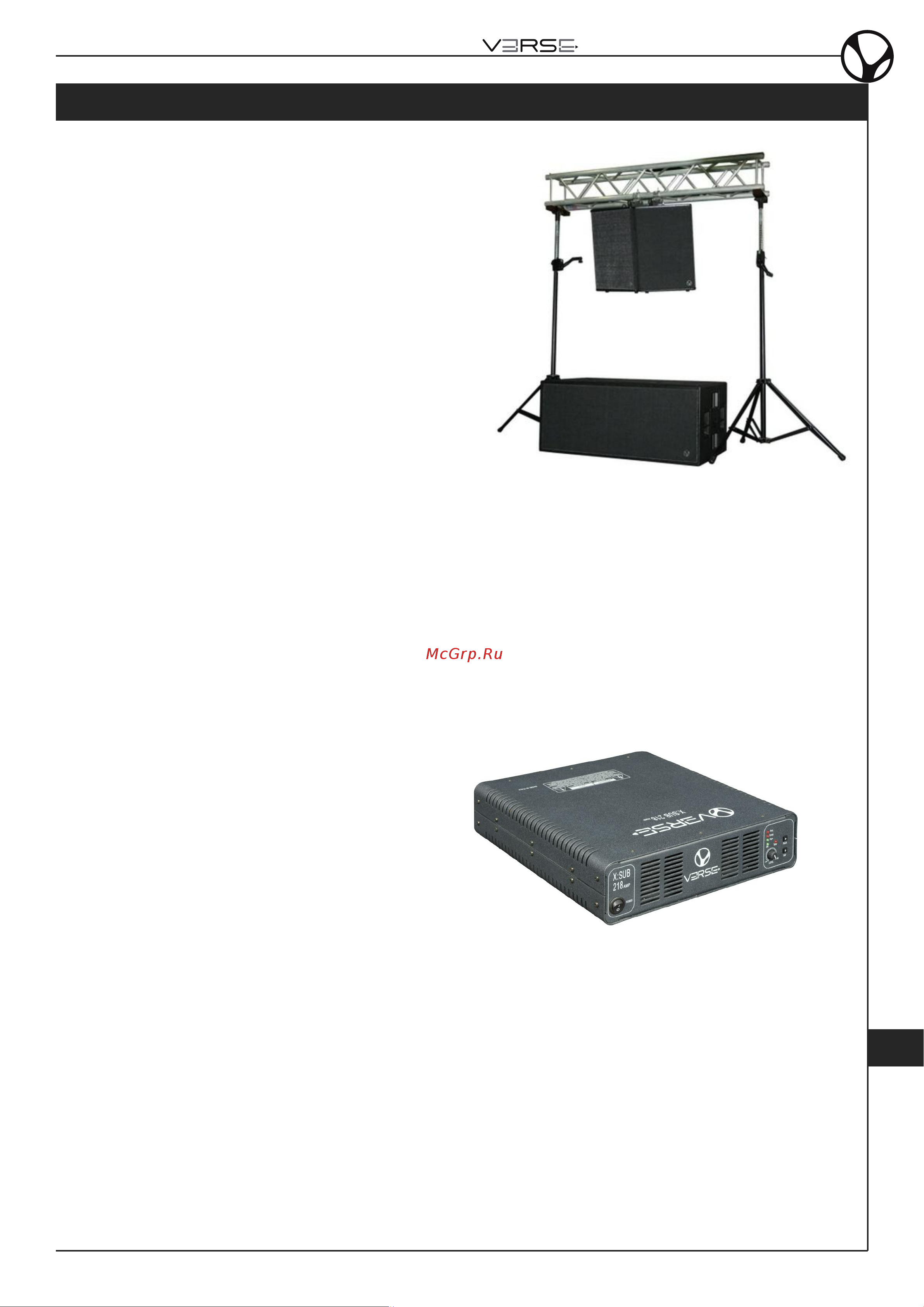

![VERSE XSIDER 15 [29/56] Presentazione](/views2/2007783/page29/bg1d.png)
Gli elementi del sistema X:SIDER sono stati
ideati per offrire una soluzione efficace ed
affidabile ad una vasta gamma di applica-
zioni professionali nell'allestimento di
eventi di medie e grandi dimensioni. Il si-
stema è costituito da un robusto ma leg-
gero satellite trapezoidale 15" affiancabile
ed un poderoso sub da 2x18". Entrambi
hanno il loro amplificatore digitale dedi-
cato, processato con DSP proprietario, ed
installabile in una struttura rack. X:SIDER
nasce con l'obiettivo di formare un array
orizzontale o un array in appoggio, dove la
copertura viene definita in modo preciso
dal numero dei satelliti utilizzati. Grazie alla
modularità di X:SIDER è possibile costruire
il sistema più adeguato alla situazione da
sonorizzare, realizzando la copertura orizzontale necessaria affiancando più satelliti ed
ottimizzare la risposta alle basse frequenze utilizzando più unita sub.
Gli amplificatori sono dotati di interfaccia di controllo remoto tramite la quale è possibile
tenere sempre sotto controllo l'intero sistema ed effettuare le correzioni che l'acustica
dell'evento può richiedere, grazie ad un potente software su PC.
A completare il sistema il team VERSE ha sviluppato e progettato tutto l'hardware neces-
sario per la sospensione dei satelliti ed un esclusivo sistema di aggancio ultrarapido;
l'unità subwoofer è corredata di un pratico carrello sganciabile per un agevole trasporto.
AMPLIFICATORI DIGITALI
La nuova tecnologia digitale ha cambiato
il modo in cui si progetta l’amplificazione
audio professionale. In nessun altro modo
si può rispondere alla richiesta di grande
potenza e affidabilità di lungo termine.
Grazie alla notevole riduzione del calore
prodotto ed alla altrettanto considerevole
riduzione del peso, gli amplificatori digitali
di cui sono equipaggiati i diffusori VERSE
offrono grande efficienza, grande potenza
e ridotta dissipazione di calore. Gli stadi di
uscita di questi amplificatori, lavorano tipicamente al 95% di efficienza, dissipando ap-
pena il 5% di energia sotto forma di calore.
Per garantire grande affidabilità e durata nel tempo, sono state adottate protezioni con-
tro il corto-circuito, protezione termica con controllo della velocità di rotazione della ven-
tola di raffreddamento che non fa mai salire la temperatura oltre i 60 gradi, protezione
verso componenti continue ed ancora protezione verso componenti ultrasoniche sia in in-
gresso che in uscita. L’ I.T.P. (Intelligent Thermal Protect) è garanzia di un perfetto e du-
raturo funzionamento del diffusore.
COMPONENTI DI ALTA QUALITA'
In accoppiamento ad amplificatori così performanti, VERSE ha scelto di montare altopar-
lanti progettati specificatamente per rendere al meglio con una così notevole riserva di
PRESENTAZIONE
X:SIDER - Manuale Utente
IITT
27
