VERSE XSIDER 15 [42/56] Copertura sonora e rotazione della tromba
![VERSE XSIDER 15 [42/56] Copertura sonora e rotazione della tromba](/views2/2007783/page42/bg2a.png)

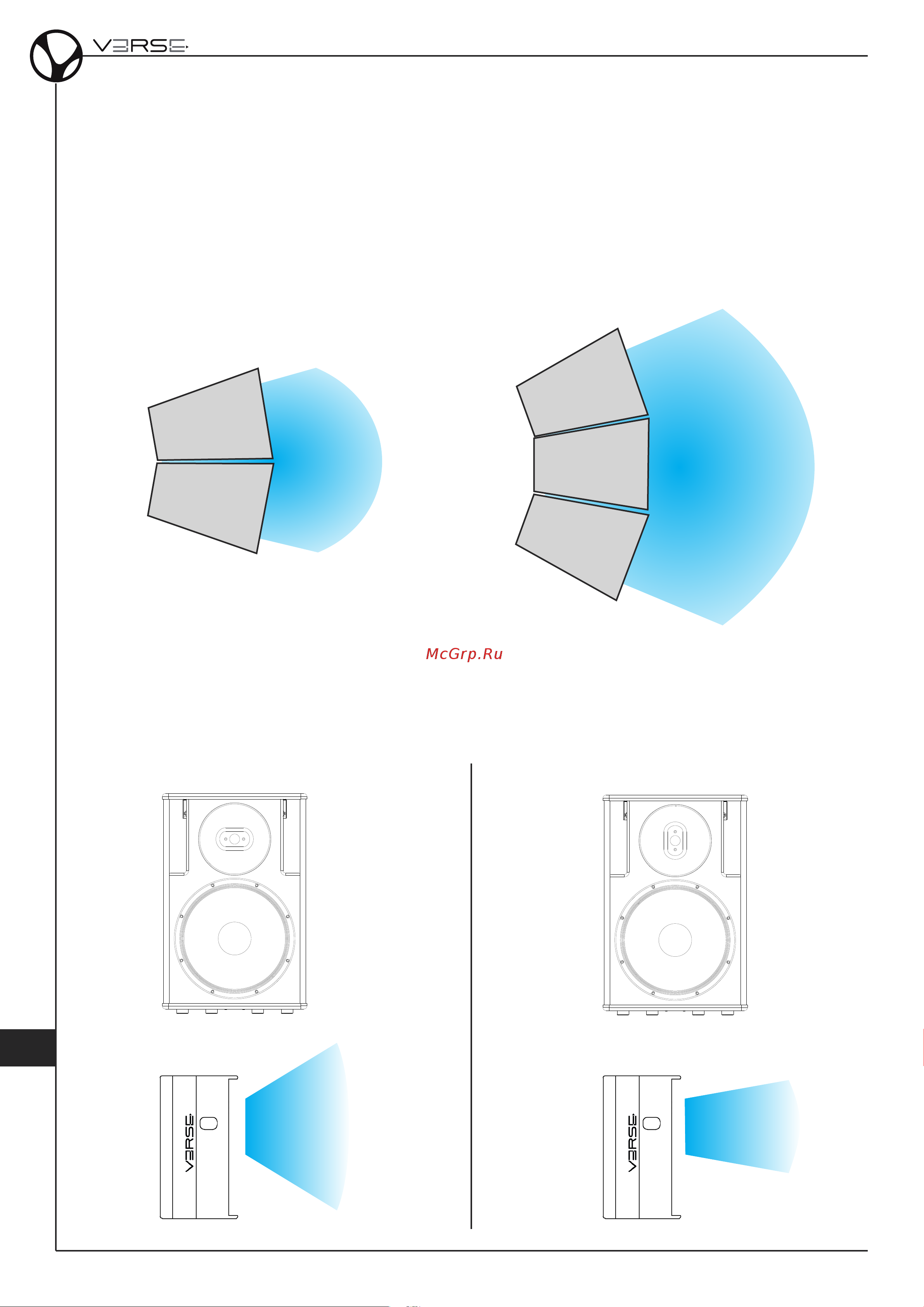

COPERTURASONORAEROTAZIONEDELLATROMBA
I satelliti X:SIDER possono comporre un array orizzontale in modo da fornire una coper-
tura adeguata al pubblico. Ogni X:SIDER 15 possiede una copertura orizzontale di 40°.
Questa copertura può essere aumentata tramite rotazione della tromba (da utilizzare
solo nel caso il satellite sia utilizzato singolarmente), in modo da ottenere una copertura
orizzontale di 60° (e riducendo quella verticale a 40°).
Quando più satelliti X:SIDER vengono assemblati insieme in un array, possono ottenere
una copertura orizzontale di 76° (array da 2 elementi) o 116° (array da tre elementi).
Le istruzioni sull'assemblaggio degli array sono fornite ai paragrafi MONTAGGIO DI DUE
ELEMENTI IN ARRAY e MONTAGGIO DI TRE ELEMENTI IN ARRAY.
76°
116°
ROTAZIONE DELLA TROMBA
Tramite rimozione delle 2 viti posizionate nella cavità della tromba, è possibile ruotare la
stessa per aggiustare l'angolo di dispersione nel caso sia necessario aumentare la coper-
tura orizzontale con l'uso di un singolo satellite.
60° 40°
TROMBA IN POSIZIONE NORMALE TROMBA RUOTATA
X:SIDER - Manuale Utente
IITT
40
