CONNESSIONIAUDIO
Il segnale audio viene inviato agli amplificatori tramite cavi XLR. Il segnale
amplificato viene rilanciato a X:SIDER 15 o X:SUB 218 tramite connettori
Speakon di differenti dimensioni, in modo da evitare l'erronea connessione
di un X:SIDER 15 AMP con un X:SUB 218 o di un X:SUB 218 AMP con un
X:SIDER 15.
Il sistema Powercon è invece utilizzato per alimentare con la corrente gli amplificatori (o
altre casse VERSE) in catena da una singola presa di corrente. Assicurarsi sempre di ri-
spettare i limiti massimi di corrente di apparecchiature, cavi, etc.

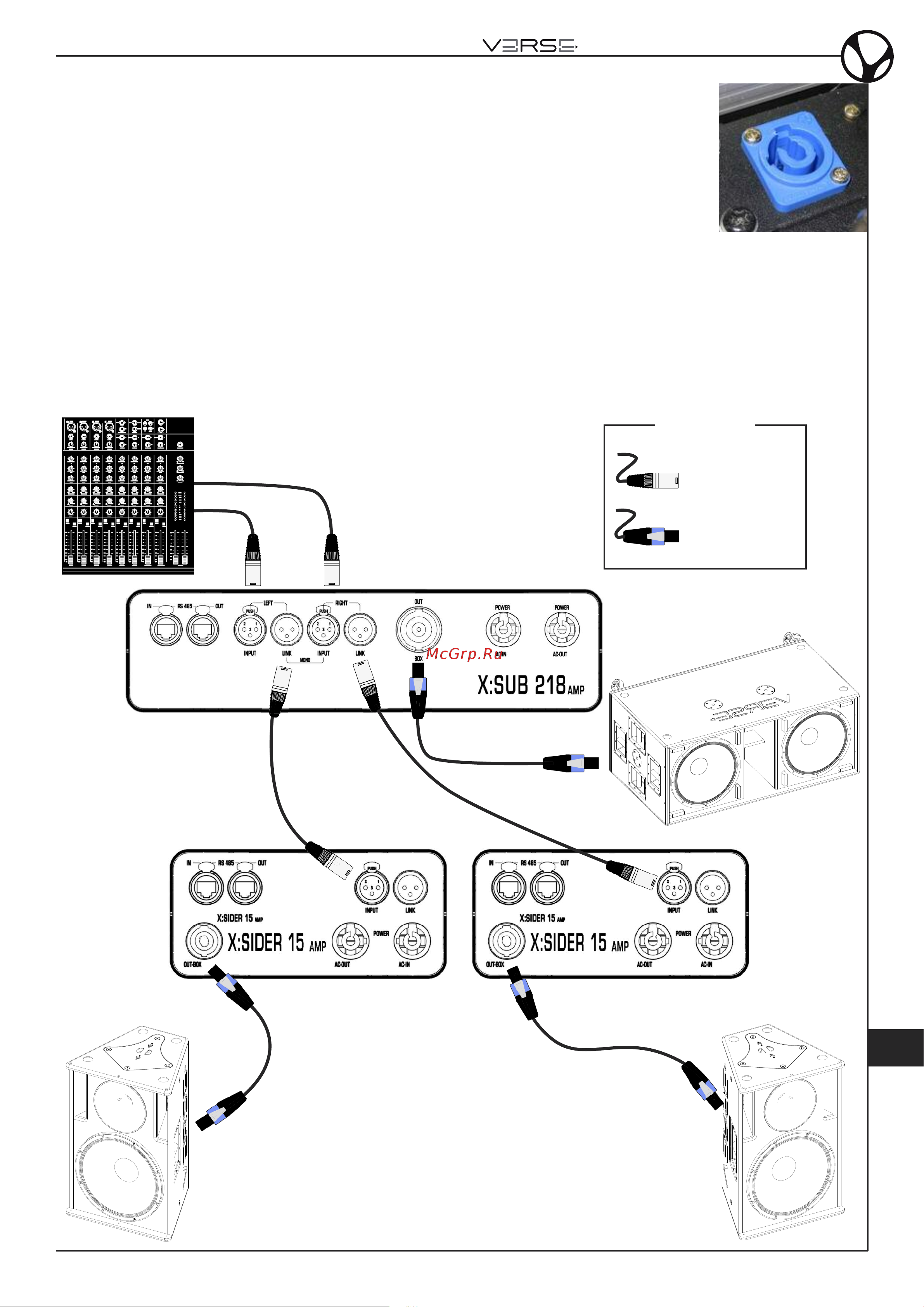

MIXER MAIN OUT L&R
<--LINK-->
SATELLITE LEFT SATELLITE RIGHT
LEGENDA
connettore
XLR
connettore
SPEAKON
CONFIGURAZIONE 1 SUB + 2 SATELLITI
X:SIDER - Manuale Utente
