VERSE XSIDER 15 [39/56] Montaggio del rack
![VERSE XSIDER 15 [39/56] Montaggio del rack](/views2/2007783/page39/bg27.png)

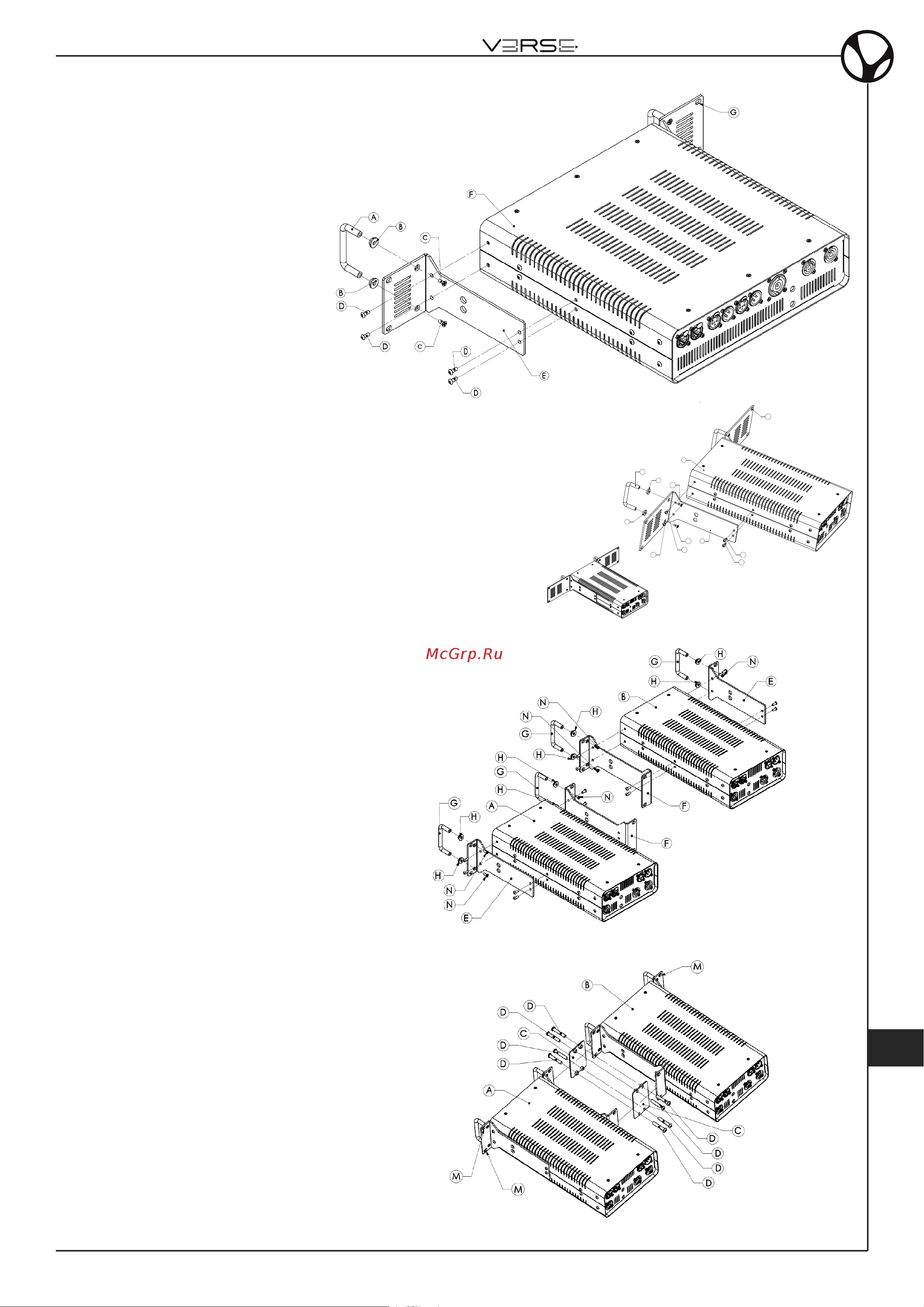

MONTAGGIODEL
RACK
Istruzioni di montaggio
(valide per X:SIDER 15
AMP e per X:SUB 218
AMP):
1- Fissare la maniglia “A”
alle placche laterali “E” av-
vitando “B” e “C” sulle
placche laterali,
2- Fissare le placche late-
rali “E” allo chassis del-
l’amplificatore “F”
avvitando le viti “D”.
3- Montare l’unità nel rack avvitando le viti “M”.
NOTA: sugli X:SIDER 15 AMP vanno montate placche
laterali diverse da quelle del X:SUB 218 AMP e vanno
montate placche laterali diverse a seconda che ven-
gano assemblate in una unità da doppio mezzo rack
(vd. sotto).
MONTAGGIODUEUNITA’
DAMEZZO-RACK
Istruzioni di montaggio:
1- Assemblare le due unità mezzo-
rack indipendentemente usando le
placche laterali “F” designate per il
montaggio combinato in un unico
rack. Dovete fissare le maniglia “G”
avvitando “H” ed “N”. Poi avvitare
“H” per fissare le placche laterali “F”
allo chassis.
2- Per collegare le due unità, avvitare
le placche “C” alle placche laterali
“F” tramite le viti “D”.
3- Montare l’unità doppia al rack av-
vitando le viti “M”.
!"
#
X:SIDER - Manuale Utente
IITT
37
