VERSE XSIDER 15 [37/56] Montaggio di tre elementi in array
![VERSE XSIDER 15 [37/56] Montaggio di tre elementi in array](/views2/2007783/page37/bg25.png)

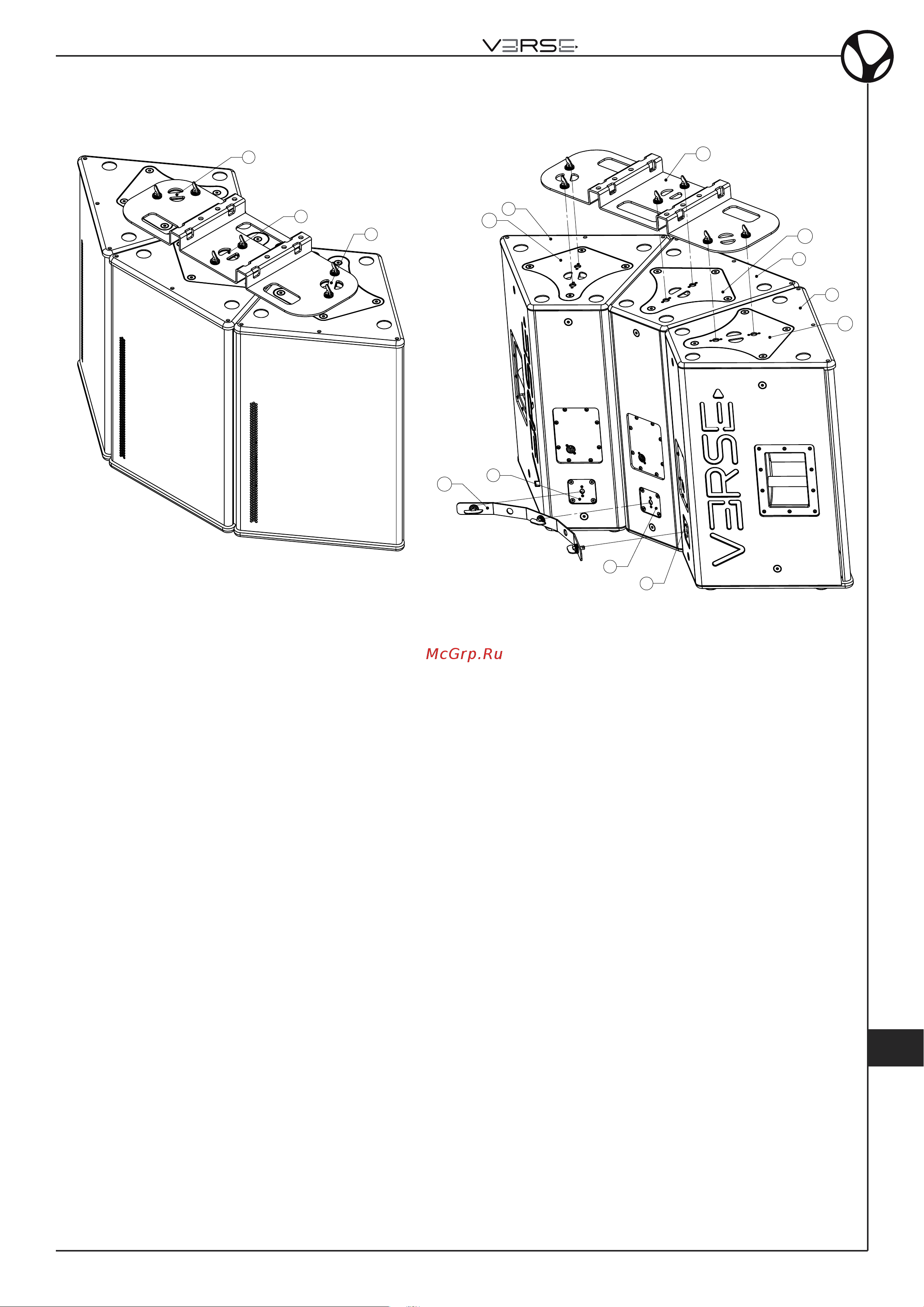

MONTAGGIODITREELEMENTIINARRAY
Istruzioni di montaggio:
1- Posizionare le tre casse X:SIDER 15 come in figura.
2- Montare la barra di supporto “A” sopra le casse in corrispondenza delle placche di posi-
zionamento “C”.
3- Fissare i 6 ganci a farfalla, avvitandoli in senso orario finché non sono ben assicurati. I
ganci a farfalla hanno un quarto di giro di escursione e devono essere inseriti corretta-
mente nei fori previsti.
4- Controllare ancora che tutti i 6 ganci a farfalla siano stati fissati correttamente. Una in-
stallazione impropria potrebbe risultare in danni gravissimi.
5- Nel retro, in basso, posizionare la barra di supporto “D” sulle placche di posiziona-
mento “E”.
6- Fissare i tre ganci a farfalla avvitandoli in senso orario finché non sono ben assicurati. I
ganci a farfalla hanno un quarto di giro di escursione e devono essere inseriti corretta-
mente nei fori previsti.
7- Controllare ancora che tutti i 3 ganci a farfalla siano stati fissati correttamente.
8- Far passare i tre cavi metallici di sicurezza nei passanti “F” a loro dedicati, I cavi me-
tallici di sicurezza devono passare attraverso i passanti “F”, la barra di supporto “A” e
la placca di supporto “C”.
9- I due fori situati nel supporto “D” sono stati predisposti per permettere l’installazione
inclinata delle casse X:SIDER, che può essere fatta tramite una catena metallica colle-
gata in maniera appropriata ai tralicci di montaggio.
!"
!"
#$%&%'(%)%'
*+,-".(/
,,(.
0)",(/.&1
!2-$%%'-($%%'.
3+-".(,
,(.
4&-"(/.
5/"("%6%/
$%6%'-$%&%'$%)%'.
7"/%%(("/ .
.)445.)*.8.!**48*4
!"
!"
#$%&%'(%)%'
*+,-".(/
,,(.
0)",(/.&1
!2-$%%'-($%%'.
3+-".(,
,(.
4&-"(/.
5/"("%6%/
$%6%'-$%&%'$%)%'.
7"/%%(("/ .
.)445.)*.8.!**48*4
X:SIDER - Manuale Utente
IITT
35
