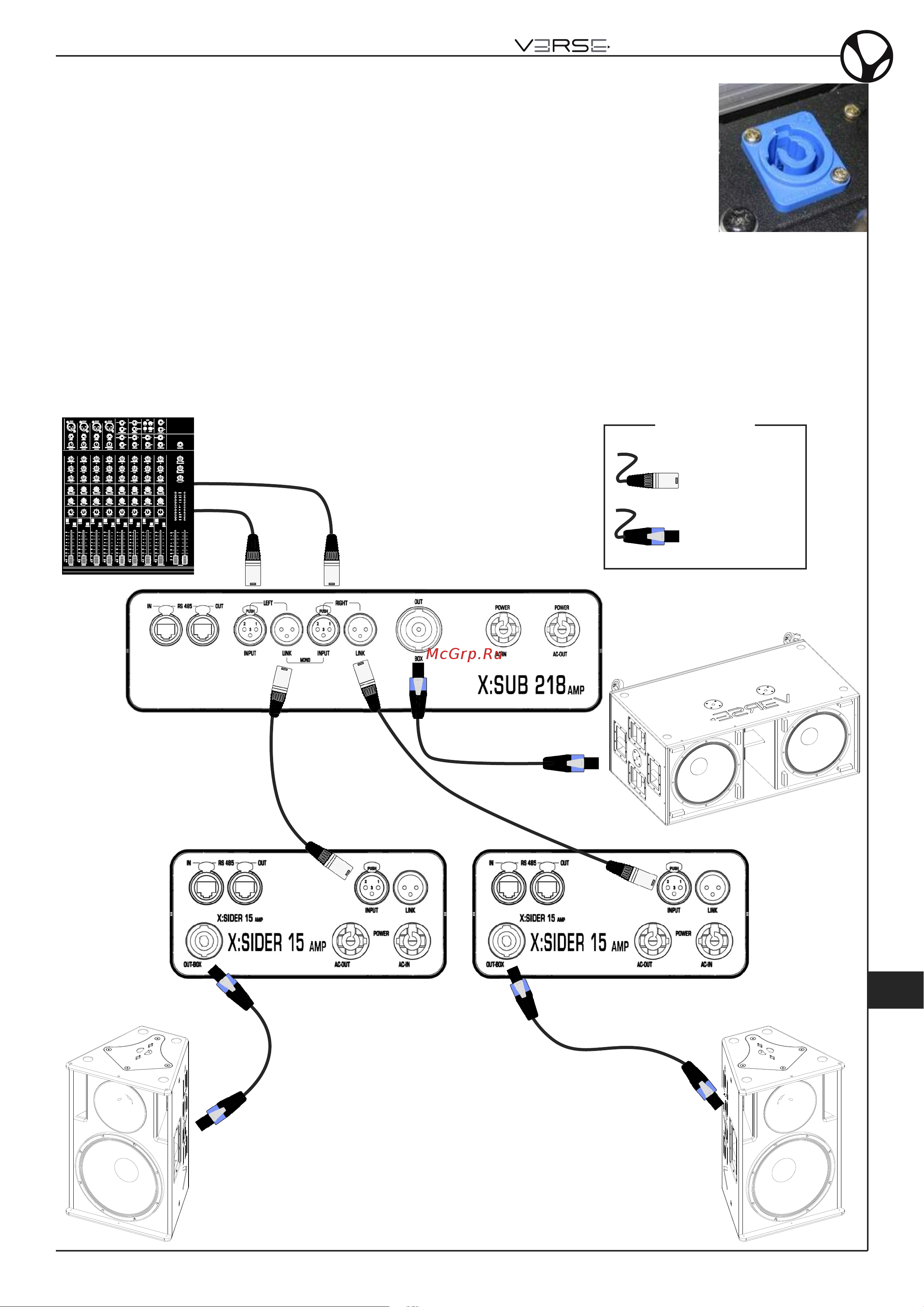

VERSE XSIDER 15 [19/56] Audio connection examples

AUDIOCONNECTIONEXAMPLES

The audio signal is routed to the amplifiers through XLR cables. The ampli-

fied signals are fed to the speakers (X:SIDER 15 and X:SUB 218) through

Speakon connectors of different sizes, in order to avoid feeding the

X:SIDER 15 with the X:SUB 218 AMP signal or the X:SUB 218 with the

X:SIDER 15 AMP signal.

The Powercon system is used to provide AC current to the amplifiers (or other VERSE

speakers) in chain from a single power source. Never exceed maximum current limits for

devices, equipment, cables, etc.

MIXER MAIN OUT L&R

<--LINK-->

LEFT SATELLITE RIGHT SATELLITE

LEGEND

XLR connector

SPEAKON

connector

1-SUB + 2-SATELLITES CONFIGURATION

EENN
