StarLine B64 Dialog
32
инструкция по установке
33

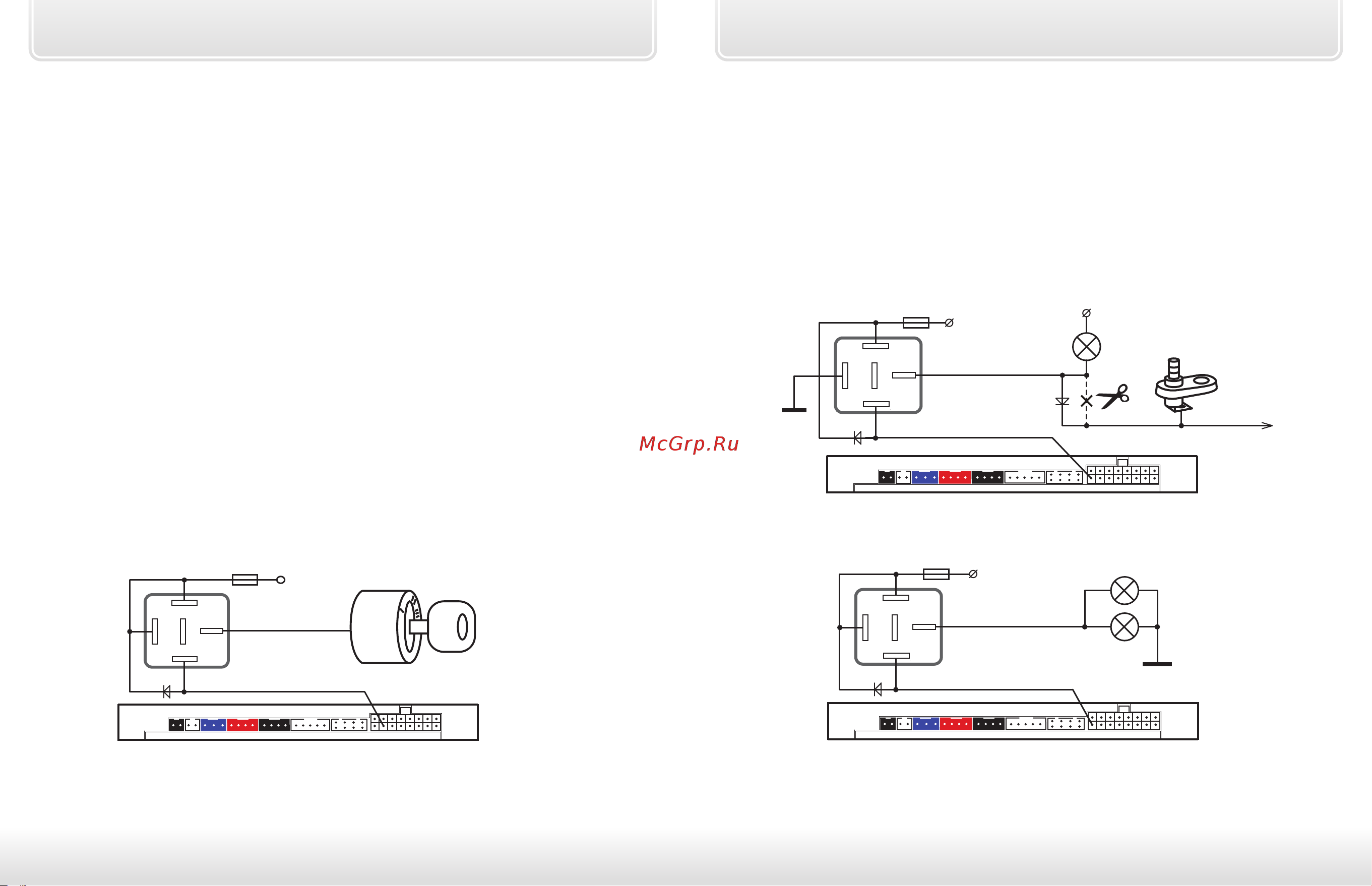

Дополнительный канал 3 — поддержка зажигания
(функция 16)
Данный выход может быть использован для управления различным
дополнительным оборудованием (например модулем поднятия стекол
или автономным предпусковым подогревателем). Канал активируется
с брелка на 0,8 секунд, либо работает в режиме «защелка», т.е.
включается и выключается с брелка. Если для управления устройством
требуются другие временные параметры управляющего сигнала,
используйте гибкое программирование.
Дополнительный канал 3 может быть использован для реализации
функции турботаймера или охраны с работающим двигателем.
Для этого необходимо выполнить следующие условия:
- для функции 16 выбрать вариант 4 (см. стр. 42);
- для функции 21 выбрать необходимый вариант контроля работы
двигателя (см. стр. 42);
- вход контроля работы двигателя (серо-черный провод разъема Х2)
подключить согласно выбранному варианту функции 21;
- к замку зажигания должно быть подключено реле поддержки
зажигания (в комплект НЕ входит), а доп. канал подключен в
соответствии со схемой, приведенной ниже:
Схема поддержки +12 В на замке зажигания в режиме охраны
с работающим двигателем и в режиме турботаймера
желто-белый провод
VD1
86
30
85
87
ɚ
+12В
30 А
контакт
Зажигание
15
замок
зажигания
Дополнительный канал 4 — реализация функций
«вежливая подсветка» и «световая дорожка»
Автосигнализация имеет выход, который может быть использован для
подключения к салонному освещению и реализации функции «вежливой
подсветки салона» (желто-синий провод 16-контактного разъема Х1).
При подключении необходимо использовать дополнительное реле.
Диод VD2 должен быть рассчитан на соответствующий ток, который
определяется мощностью ламп освещения салона.
Схема реализации функции «вежливая подсветка салона»
желто-синий провод
VD1
86
30
85
87
ɚ
+12В
1 А
+12В
лампа
салонного
освещения
концевые
выключатели
дверей
сине-черный
провод
VD2
X1
Схема реализации функции «световая дорожка»
желто-синий провод
VD1
86
30
85
87
ɚ
+12В
15 А
лампы
ближнего
света
фар
При подключении необходимо использовать дополнительное реле.
