StarLine B64 Dialog
18
инструкция по установке
19
Охранная система StarLine B64 Dialog может быть подключена
и БЕЗ использования интерфейса шины CAN.
Альтернативное управление световой сигнализацией
Данный вывод разъема Х5 приобретает свойства управляющего выхода
после согласования с автомобилем. Нагрузочная способность выхода
200 мА.
ɏ
бело-красный провод
штатная кнопка
управления
аварийной
сигнализацией

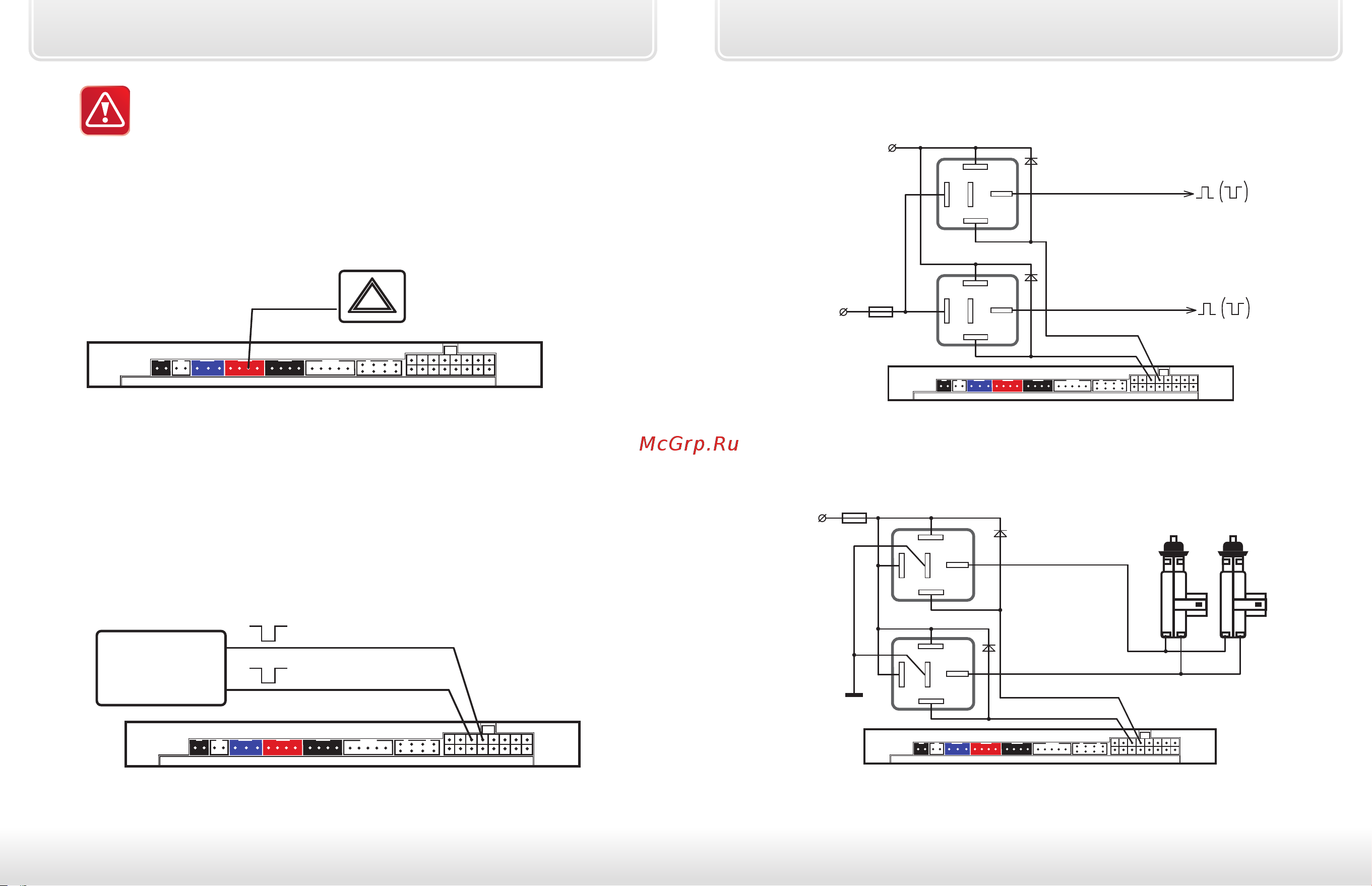

Подключение к системе центрального запирания
Подключение к системе центрального запирания
с отрицательным слаботочным управлением
Для управления центральным замком используются два отрицательных
выхода, которые выведены на 13 и 14 контакты разъема Х1. Нагрузочная
способность выходов 200мА. Длительность управляющих импульсов
программируется (см. стр. 41 функция 1).
модуль ЦЗ
(или блок ВСМ)
зеленый провод
(команда ”открыть”)
Х1
синий провод
(команда ”закрыть”)
Подключение к системе центрального запирания
с положительным (или отрицательным) силовым управлением
86
30
85
87
ɚ
86
30
85
87
ɚ
+ 12 В
+ 12 В
(или масса)
реле запирания
реле отпирания
синий провод
команда ”закрыть”
команда ”открыть”
10А
зеленый провод
VD1
VD2
Подключение к двухпроводным приводам системы запирания
86
30
85
87
ɚ
86
30
85
87
ɚ
+ 12 В
реле запирания
реле отпирания
синий провод
10А
команда
”закрыть”
команда
”открыть”
зеленый провод
VD1
VD2
