StarLine B64 Dialog
22
инструкция по установке
23
Подключение входа «зажигание»
Если в Вашем автомобиле получение информации о состоянии цепи
«зажигание» через CAN интерфейс невозможно, то подключите желтый
провод разъема Х2 к цепи «зажигание» (см. схему подключения
на стр 46-47).
Подключение концевых выключателей
Если в Вашем автомобиле получение информации о состоянии
концевых выключателей дверей, капота, багажника, стояночного
тормоза, педали тормоза возможно через CAN интерфейс, то
подключать соответствующие входы сигнализации (входы дверей,
капота, багажника и др.) не потребуется.
Если в CAN шине Вашего автомобиля информация о некоторых
концевых выключателях отсутствует (например, на некоторых
автомобилях отсутствует заводской концевик капота), то необходимо
использовать обычные (аналоговые) схемы подключения,
описанные ниже. При этом следует программно выключить прием
соответствующих сигналов через CAN интерфейс (см. стр. 71).
Информацию о наличии в CAN шине Вашего автомобиля сигналов
педали тормоза и ручного тормоза смотрите
на сайте
www.starline-alarm.ru
в разделе
«Поддержка»
.
Концевые выключатели дверей
Сине-черный провод 8-контактного разъема X2 подключите к
кнопочным выключателям дверей (или к плафону освещения салона).
Запрограммируйте полярность входа, см. функцию 18 таб. №1(стр. 42).
В ряде современных автомобилей происходит опрос состояния
концевиков штатными системами, это может вызывать ложные
срабатывания сигнализации. Для устранения ложных срабатываний
необходимо использовать диодную развязку. При наличии в
автомобиле "вежливой" подсветки салона также необходимо
использовать схемы подключения, приведенные далее:

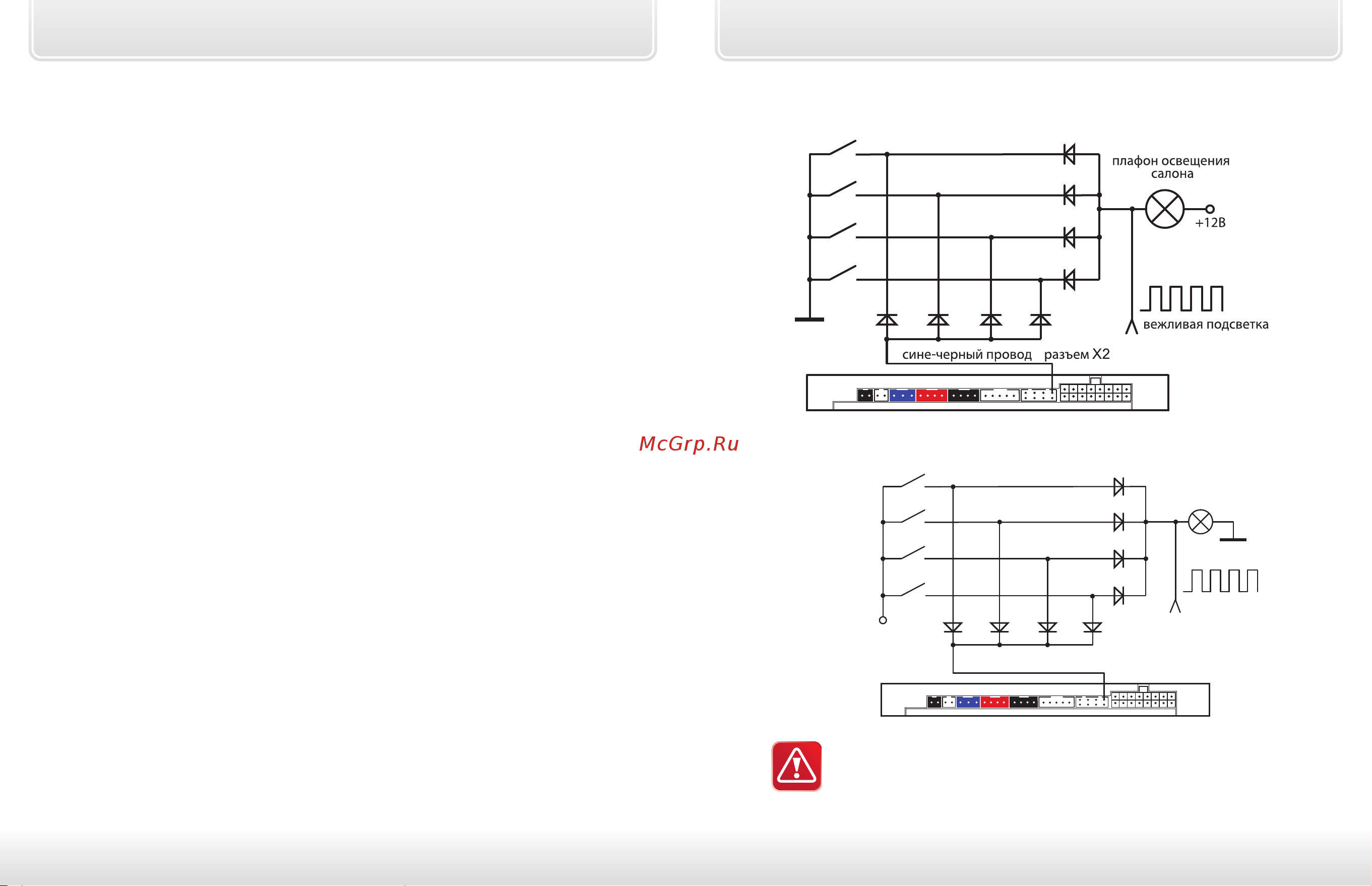

Схема диодной развязки для концевых выключателей
отрицательной полярности
VD1V D2 VD3V D4
VD5
VD6
VD7
VD8
Схема диодной развязки для концевых выключателей
положительной полярности
вежливая
подсветка
плафон освещения
салона
VD1 VD2 VD3 VD4
VD5
VD6
VD7
VD8
+12В
сине-черный провод разъем ɏ
концевые
выключатели
дверей
В качестве VD1–VD4 рекомендуем использовать диоды типа
1N4007 или подобные. Диоды VD5–VD8 должны быть
рассчитаны на соответствующий ток, который определяется
количеством и мощностью ламп освещения салона.
