StarLine B64 Dialog
14
инструкция по установке
15
Подключение автосигнализации

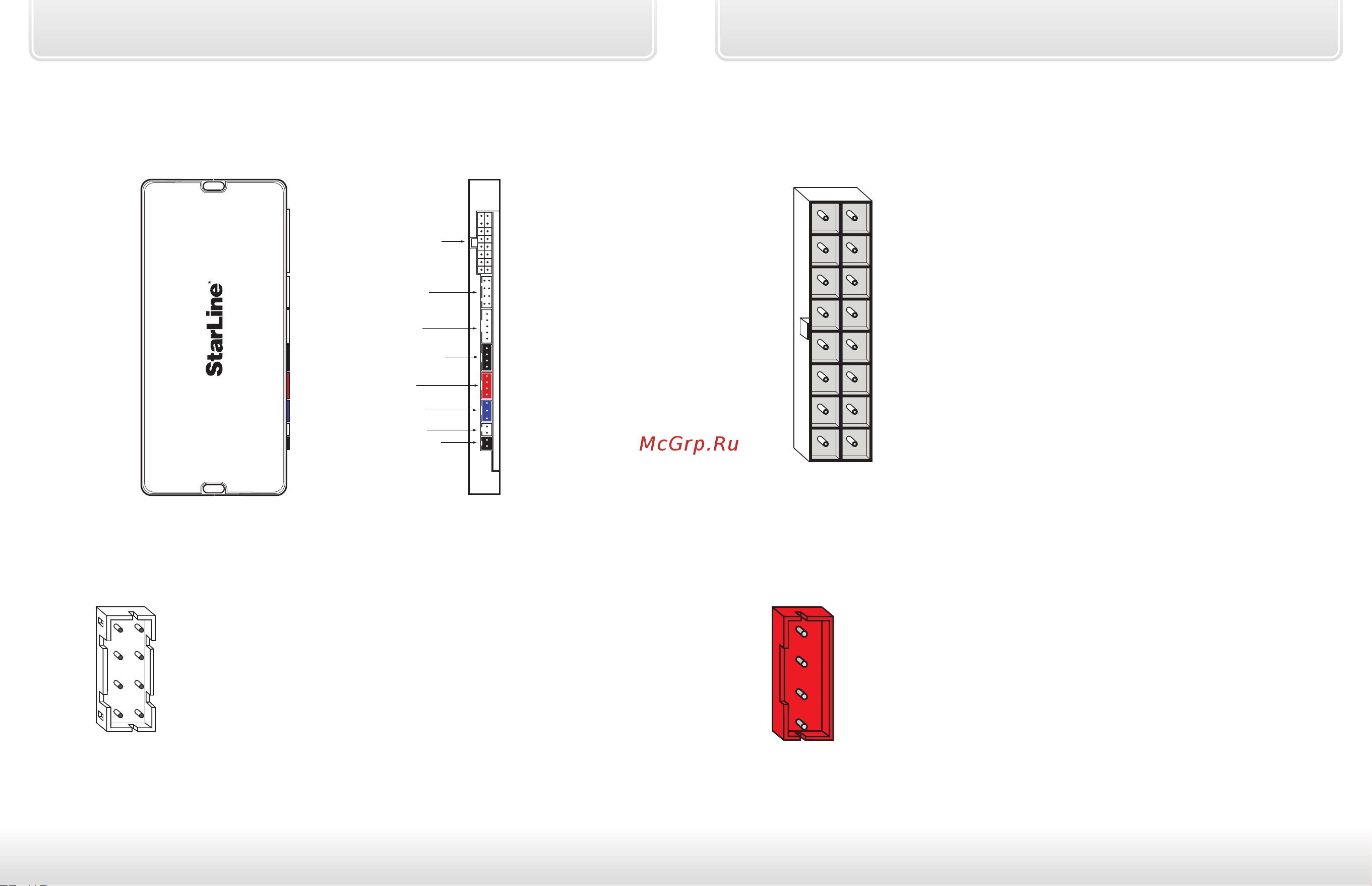

Назначение разъемов и их контактов
ɏ
ɏ
ɏ
ɏ
ɏ
ɏ
ɏ
ɏ
основной
16 - контактный разъем
входы сигнализации
к модулю
приемопередатчика
дополнительный датчик
CAN интерфейс
к GSM устройствам
сервисная кнопка
светодиод индикации
ɏ
ɏ
ɏ
ɏ
ɏ
ɏ
ɏ
ɏ
Назначение контактов разъема Х2
1) вход зажигания (+) ..................................................(желтый)
2) вход стояночного тормоза (–)..................(сине-красный)
3) вход педали тормоза (+)...........(оранжево-фиолетовый)
4) вход багажника (–).................................(оранжево-белый)
5) вход дверей (+/–)...........................................(сине-черный)
6) вход событий (–).....................................(оранжево-синий)
7) вход контроля работы двигателя............(серо-черный)
8) вход капота (–).......................................(оранжево-серый)
Х2
2
4
3
5
6
7
8
1
контакт:
цвет провода:
Назначение контактов разъема Х1
контакт: цвет провода:
1: +12 В (питание блока)........................................(красный)
9: +12 В (световые сигналы и сирена)...............(красный)
2: масса........................................................................(черный)
10: +12 В (световые сигналы и сирена)..............(красный)
3: выход блокировки двигателя (–).......(черно-красный)
11:
выход на световые сигналы (+).........(зелено-черный)
4: выход состояния (–).....................................(фиолетовый)
12: выход на световые сигналы (+)........(зелено-желтый)
5: доп. канал №1 (–).....................................(желто-черный)
13: выход управления ЦЗ "закрыть" (–)..................(синий)
6: доп. канал №2 (–)...................................(желто-красный)
14: выход управления ЦЗ "открыть" (–).............(зеленый)
7: доп. канал №3 (–)........................................(желто-белый)
15: выход на сирену (+)...............................................(серый)
8: доп. канал №4 (–)........................................(желто-синий)
16: доп. канал №5 (–)......................................(черно-белый)
Х1
2
4
3
5
6
7
8
16
15
14
13
12
11
10
9
1
Назначение контактов разъема Х5
1) выход альтернативного
управления ЦЗ (200мА) (+/–)............................(бело-синий)
2) выход альтернативного управления
световыми сигналами (200мА) (+/–)...........(бело-красный)
3) CAN – L....................................................................(коричневый)
4) CAN – H.....................................................(коричнево-красный)
Х5
2
4
3
1
контакт: цвет провода:
*подробную схему подключения автосигнализации см. на стр. 46-47.
