StarLine B64 Dialog
84
инструкция по установке
85
Элементы питания брелков и их замена
В брелках используются следующие элементы питания:
• в основном брелке используется 1 элемент питания «ААА» 1,5В;
• в дополнительном брелке используется 1 элемент питания «CR2450», 3В.
Срок службы элементов питания брелков зависит от частоты
использования брелка, частоты срабатывания оповещения о тревоге,
выбранного режима оповещения, а также от емкости установленного
элемента питания. Емкости элементов питания, имеющихся в продаже,
могут отличаться в несколько раз.
Среднее время работы элементов питания может составлять:
• для основного брелка с ЖК-дисплеем - от 2 до 6 месяцев;
• для дополнительного брелка - от 9 до 12 месяцев.
При разрядке элемента питания на ЖК экране брелка отображается
иконка
, что говорит о необходимости замены элемента питания.
Замена элемента питания в основном брелке выполняется
в следующем порядке:
1. откройте крышку батарейного отсека брелка, сдвинув ее в сторону и
извлеките старый элемент питания;
2. установите новый элемент питания, соблюдая его полярность.
Правильное положение элемента питания указано на корпусе брелка
под крышкой. Закройте крышку брелка;
3. после замены элемента питания откорректируйте текущее время.
Замена элемента питания в дополнительном брелке
выполняется в следующем порядке:
1. сдвиньте крышку батарейного отсека, сдвинув ее в сторону;
2. извлеките старый элемент питания и установите новый, соблюдая
полярность. Правильное положение элемента питания указано на
контакте держателя;
3. закройте крышку брелка.
Основные команды брелков управления
автосигнализацией

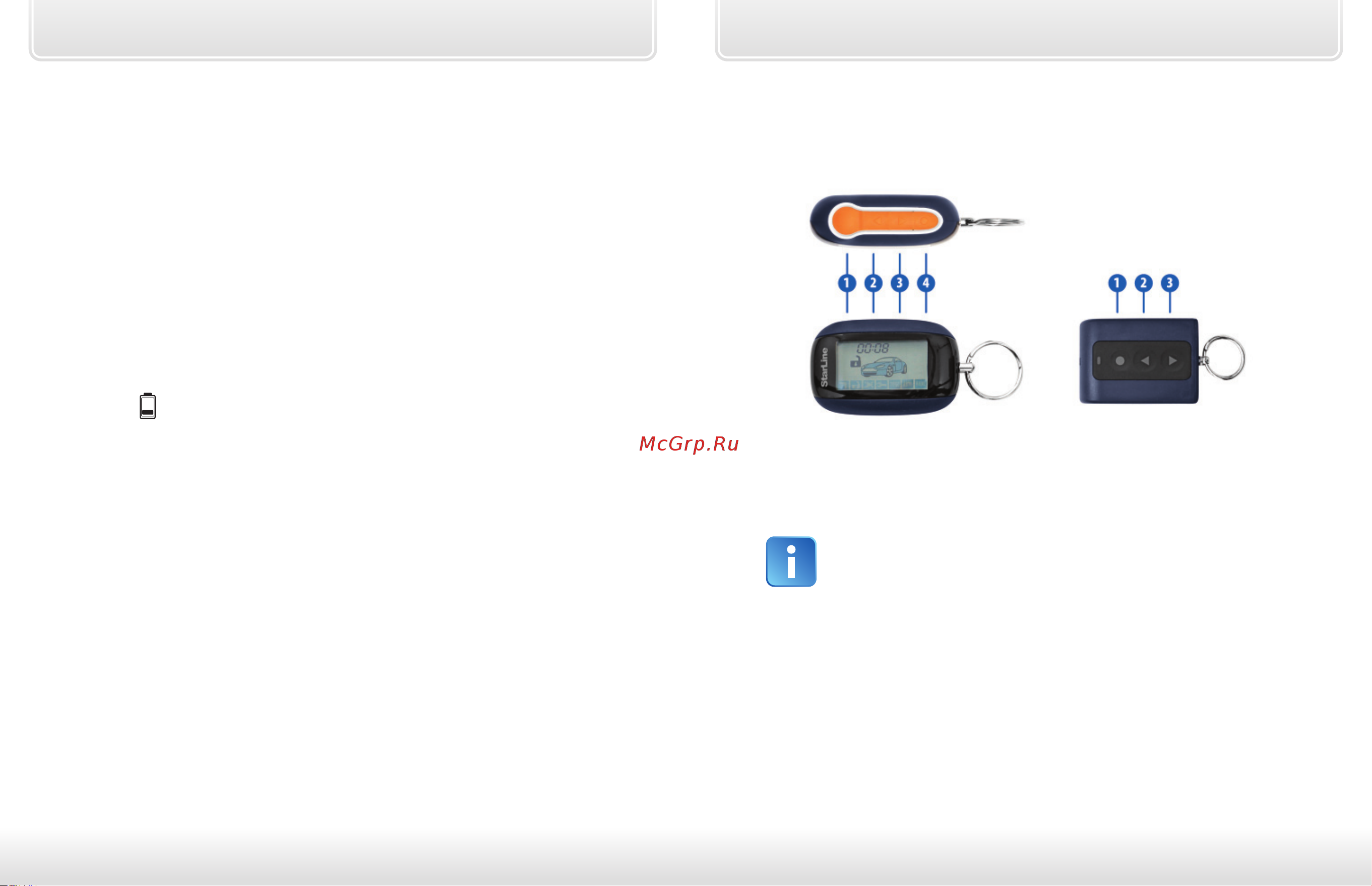

Обозначение кнопок брелков
Обозначение кнопок брелков
Продолжительность нажатия кнопок брелков
В этом разделе и далее используются следующие определения
продолжительности и последовательности нажатия кнопок
брелков:
• короткое нажатие — одно нажатие кнопки (или двух кнопок)
продолжительностью менее 0,5 секунды;
• длительное нажатие — нажатие и удержание кнопки
или двух кнопок до появления мелодичного звукового сигнала;
• двойное нажатие — два нажатия одной кнопки в
течение 0,5 секунд;
• последовательное нажатие — два нажатия одной или разных
кнопок. Первое нажатие должно быть длительным, второе
нажатие — кратковременным, после отпускания первой кнопки.
