StarLine B64 Dialog
52
инструкция по установке
53
Функция №21 — способ контроля работы двигателя
(серо-черный провод разъема Х2)
Вариант 1 — контроль по напряжению бортовой сети автомобиля.
Вариант 2 — контроль по сигналу генератора («+» при работающем
двигателе). Этот вариант контроля используется при получении сигнала
«двигатель заведен» из CAN шины автомобиля.
Вариант 3 — контроль по сигналу генератора
(«масса» при работающем двигателе).
Вариант 4 — контроль по тахосигналу.
Функция №22 — режим работы входа событий
(оранжево-синий провод разъема Х2)
Варианты 1, 2 и 3 — вход используется для включения/выключения
доп. каналов в случае гибкого программирования. Появление на
входе низкого или высокого уровней является событием включения/
выключения доп. канала (см. стр. 54);
Вариант 4
— вход контроля.
При появлении на входе потенциала массы (0 В) на дисплее брелка
на 8 сек. появляется индикация ГУ - 1. Далее, пока на входе будет
присутствовать потенциал массы, при запросе состояния сигнализации
состояние входа будет отображаться индикацией
При появлении на входе потенциала 12 В (или отключении входа от
массы) на дисплее брелка на 8 сек. появляется индикация
Далее при запросе состояния состояние входа отображаться не будет.
Данный режим работы входа может быть использован для контроля
состояния различного бортового оборудования.
Функция №23 — способ активации поддержки зажигания
(при включении турботаймера и при включении охраны с
работающим двигателем)
Вариант 1 — автоматически при выключении зажигания ключом
(при затянутом ручном тормозе).
Вариант 2 — при нажатии на кнопку 2 брелка
(при затянутом ручном тормозе).
Вариант 3 — при затягивании ручного тормоза.
Вариант 4 — активация поддержки зажигания отключена.
Функция №24 — выбор доп. канала, который будет
активироваться при нажатии кнопки «включить доп.
канал» мобильного приложения
Вариант 1 - активируется доп. канал 1.
Вариант 2 - активируется доп. канал 2.
Вариант 3 - активируется доп. канал 4.
Вариант 4 - активируется доп. канал 5.
Гибкое программирование
дополнительных каналов
Гибкое программирование позволяет «привязать» включение и
выключение доп. канала к различным событиям, задать задержку
срабатывания, длительность и количество импульсов при активации

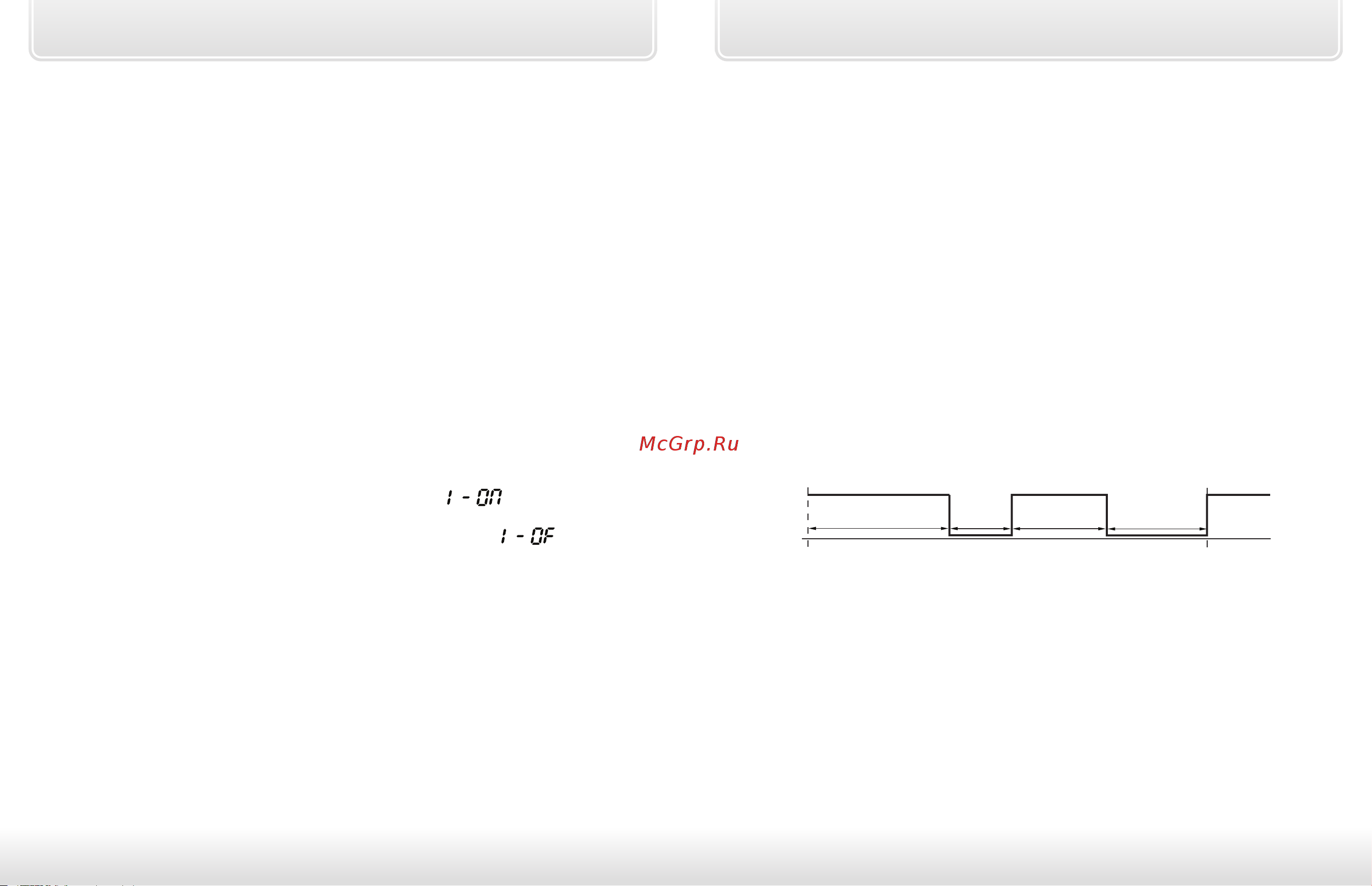

канала. В общем виде сигнал на выходе доп. канала в случае гибкого
программирования выглядит следующим образом:
событие
включения
+12 В
0 В
событие
выключения
Т1
Т2
Т3
Т4
Пояснение к рисунку:
Т1 - задержка первого импульса относительно события включения;
Т2 - длительность первого импульса;
Т3 - длительность паузы между импульсами;
Т4 - длительность второго импульса.
